Rear Sunshade System - Diagnostics & Symptom Tests - (Except Hybrid)
>>
Rear Sunshade System
>>
System Diagram [10/2014 - ]
>>
System Diagram [10/2014 - ]
System Diagram [10/2014 - ]

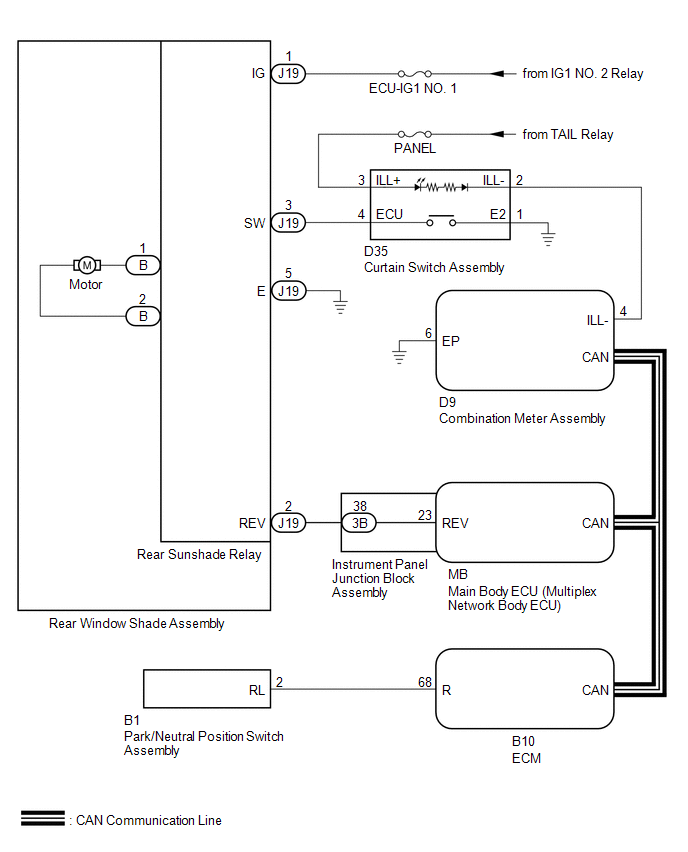

Fig 1: Rear Sunshade System Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
COMMUNICATION TABLE
Sender
Receiver
Signal
Line
Combination Meter Assembly
Main Body ECU (Multiplex Network Body ECU)
Vehicle speed signal
CAN
ECM
Main Body ECU (Multiplex Network Body ECU)
Shift state signal
CAN
