System Description [09/2016 - 01/2018]
- OUTLINE OF COMBINATION METER ASSEMBLY
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*a Indication Example *b Clock *c Shift Selection Indicator Light *d Multi-information Display *e Main Display - - - INPUT AND OUTPUT SIGNALS OF COMBINATION METER ASSEMBLY (METER CIRCUIT PLATE)
- Warning or Indicator
Item Condition Input/Output Communication line Signal Component Master warning light Comes on/Blinks Input CAN Each warning signal Related ECUs Direct line Door open warning light Comes on Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Rear right door courtesy switch signal Rear left door courtesy switch signal Back door courtesy switch signal Brake warning light / red (malfunction) Comes on Input CAN Brake warning light control flag signal Skid control ECU (Brake booster with master cylinder assembly) Brake reservoir level warning switch signal Driver or front passenger seat belt warning light Comes on/Blinks Input CAN Driver seat belt buckle switch signal Main body ECU (Multiplex network body ECU) Parking brake switch signal Shift selection P signal Hybrid vehicle control ECU Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Front passenger seat occupant detection status signal Airbag ECU assembly Front passenger seat belt buckle switch detection status signal Rear seat belt warning light*7 Comes on Input CAN Rear right door courtesy switch signal Main body ECU (Multiplex network body ECU) Rear left door courtesy switch signal Door lock output factor signal Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Direct line Rear left seat belt buckle switch signal Rear seat inner belt assembly LH Rear right seat belt buckle switch signal Rear seat inner belt assembly RH SRS warning light Comes on Input CAN Airbag warning light control request signal Airbag ECU assembly Test mode signal Hybrid vehicle control ECU Engine coolant temperature hot warning light Comes on/Blinks Input CAN Engine coolant temperature signal ECM Direct line Engine coolant temperature sensor signal Engine coolant temperature sensor Charge warning light Comes on/Blinks Input CAN Charge warning signal Hybrid vehicle control ECU Engine oil pressure warning light Comes on Input CAN Engine oil pressure light lighting prohibition signal Hybrid vehicle control ECU Emergency generating flag signal Ready signal Direct line Engine oil pressure switch ON/OFF signal Engine oil pressure switch assembly EPS warning light Comes on/Blinks Input CAN EPS warning light request signal Power steering ECU assembly Parking brake warning light Comes on Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Security indicator light Blinks Input Direct line Auto alarm condition signal Certification ECU (Smart key ECU assembly) MIL (Check engine warning light) Comes on/Blinks Input CAN MIL request signal ECM PCS warning light Comes on/Blinks Input CAN PCS indicator display signal Driving support ECU assembly Slip indicator light Comes on/Blinks Input CAN Slip indicator light signal Skid control ECU (Brake booster with master cylinder assembly) VSC OFF indicator light Comes on Input CAN VSC OFF light signal Skid control ECU (Brake booster with master cylinder assembly) ABS warning light Comes on/Blinks Input CAN ABS warning light control flag signal Skid control ECU (Brake booster with master cylinder assembly) Brake warning light / yellow (minor malfunction) Comes on/Blinks Input CAN ECB warning light control flag signal Skid control ECU (Brake booster with master cylinder assembly) Tire pressure warning light Comes on/Blinks Input CAN TPMS warning indicator condition 1 signal Main body ECU (Multiplex network body ECU) Fuel level warning light Comes on Input Direct line Fuel level signal Fuel sender gauge assembly ICS OFF indicator light*1 Comes on/Blinks Input CAN ICS OFF light request signal Clearance warning ECU assembly Automatic high beam indicator light Comes on Input CAN Smart beam indicator signal Main body ECU (Multiplex network body ECU) Lane departure alert indicator light Comes on Input CAN Indicator display signal Forward recognition camera Fault condition text display signal Temporary unusable condition text display signal Steering assist unusable text display signal Front camera vision blocked signal Cruise control indicator light (Constant speed control mode) Comes on Input CAN ACC display ID2 signal Hybrid vehicle control ECU Cruise control indicator light (Vehicle-to-vehicle distance control mode) Comes on Input CAN ACC display ID2 signal Hybrid vehicle control ECU High beam indicator light Comes on Input CAN High beam headlight request signal Main body ECU (Multiplex network body ECU) Ready indicator light Comes on/Blinks Input CAN Ready signal Hybrid vehicle control ECU STA signal Tail indicator light*3 Comes on Input CAN Taillight request signal Main body ECU (Multiplex network body ECU) Head indicator light*4 Comes on Input CAN Low beam headlight request signal Main body ECU (Multiplex network body ECU) Front fog indicator light*8 Comes on Input CAN Front fog light request signal Main body ECU (Multiplex network body ECU) Turn indicator light Blinks Input CAN Flasher request signal Main body ECU (Multiplex network body ECU) Hazard light activation request signal*6 DCM (Telematics transceiver) Answer back hazard request signal Air conditioning amplifier assembly Direct line LH turn signal switch signal Headlight dimmer switch assembly CR turn signal switch signal RH turn signal switch signal Hazard warning switch signal Hazard warning signal switch assembly - Output CAN Turn light state signal Related ECUs Hazard switch state signal Direct line LH turn signal switch signal Each turn signal light RH turn signal switch signal Cruise SET indicator light Comes on Input CAN ACC display ID2 signal Hybrid vehicle control ECU Clearance sonar indicator light*1 Comes on Input CAN CLSO main switch indicator turn ON signal Clearance warning ECU assembly Passenger airbag OFF indicator light Comes on Input Direct line Passenger airbag OFF indicator light request signal Airbag ECU assembly Passenger airbag ON indicator light Comes on Input Direct line Passenger airbag ON indicator light request signal Airbag ECU assembly BSM indicator light*5 Comes on Input CAN BSD main switch signal Blind spot monitor sensor LH Steering control indicator light Comes on Input CAN Steering wheel symbol signal Forward recognition camera S-APGS indicator light*1 Comes on/Blinks Input CAN Simple advanced parking guidance indicator display signal Clearance warning ECU assembly Heated steering wheel indicator light*2 Comes on Input Direct line Heated steering wheel indicator signal Steering wheel heater control assembly Shift selection indicator light Comes on Input CAN Shift position P signal Hybrid vehicle control ECU Shift position R signal Shift position N signal Shift position D signal Shift position B signal P position signal Not P position signal - *1: w/ Intelligent Clearance Sonar System
- *2: w/ Heated Steering Wheel System
- *3: w/ Tail Indicator Light
- *4: w/ Head Indicator Light
- *5: w/ Blind Spot Monitor System
- *6: w/ Manual (SOS) Switch
- *7: w/ Rear Seat Belt Warning
- *8: w/ Front Fog Light
- Main Display
Item Condition Input/Output Communication line Signal Component Opening Displayed - - - - Speedometer Displayed Input CAN Ready signal Hybrid vehicle control ECU Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) - Input Direct line Vehicle speed pulse input signal Output CAN Vehicle speed signal (meter to other) Related ECUs Speed tolerance A signal Speed tolerance B signal Direct line Vehicle speed pulse output signal Fuel receiver gauge Displayed Input CAN Fuel consumption signal ECM Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Direct line Fuel lid open warning signal ECM Fuel level signal Fuel sender gauge assembly - Output CAN Fuel direct data signal Related ECUs Fuel gauge state signal Fuel gauge indication signal Fuel initial signal Fuel average signal Odometer Displayed Input CAN Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Direct line ODO/TRIP change switch signal Steering pad switch assembly - Output CAN Odometer unit signal Related ECUs Odometer signal TRIP A / TRIP B Displayed Input CAN Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Direct line ODO/TRIP change switch signal Steering pad switch assembly - Output CAN TRIP A signal* DCM (Telematics transceiver) TRIP B signal* Distance (After start) Displayed Input CAN Ready signal Hybrid vehicle control ECU Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal - Output CAN Drive monitor unit signal 2 Related ECUs Drive monitor display signal (after starting driving distance) Distance (Range) Displayed Input CAN Ready signal Hybrid vehicle control ECU Engine type information 1 signal Engine type information 2 signal Engine type information 3 signal Engine type information 4 signal Emergency generating flag signal Plug-in EV drive status signal PHV mode indicator signal Change plug-in EV distance signal Fuel consumption signal ECM Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Direct line Fuel level signal Fuel sender gauge assembly Distance (EV driving range) Displayed Input CAN Driveable distance where it can run signal Electric vehicle charger assembly Subtraction rate of plug-in EV distance signal Plug-in EV energy signal Change plug-in EV distance signal Hybrid vehicle control ECU Average fuel consumption (After reset) Displayed Input CAN Ready signal Hybrid vehicle control ECU Fuel consumption signal ECM Total average fuel consumption reset request signal Navigation receiver assembly Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Direct line Reset signal Steering pad switch assembly Average fuel consumption (TRIP A / TRIP B) Displayed Input CAN Ready signal Hybrid vehicle control ECU Fuel consumption signal ECM Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Average fuel consumption (After start) Displayed Input CAN Ready signal Hybrid vehicle control ECU Fuel consumption signal ECM Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal - Output CAN Drive monitor unit signal 7* DCM (Telematics transceiver) Drive monitor display signal (Average fuel consumption after start)* Hybrid system indicator (Split screen) Displayed Input CAN Eco-zone indicator level signal Hybrid vehicle control ECU Upper threshold for eco-driving recommendation signal PHV mode indicator signal Current fuel consumption (Split screen) Displayed Input CAN Ready signal Hybrid vehicle control ECU Fuel consumption signal ECM Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal - Output CAN Drive monitor unit signal 0 Related ECUs Drive monitor display signal (Current fuel consumption) Current electricity consumption (Split screen) Displayed Input CAN Ready signal Hybrid vehicle control ECU Electricity consumption signal Renewal of electricity consumption signal Plug-in EV drive status signal PHV mode indicator signal Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Hybrid battery status (Split screen) Displayed Input CAN SOC indicator lower limit signal Hybrid vehicle control ECU SOC display signal Electric vehicle charger assembly Power mode indicator light Displayed Input CAN ECT power indicator signal Hybrid vehicle control ECU Echo mode indicator light Displayed Input CAN Echo mode indicator signal Hybrid vehicle control ECU EV mode indicator light Displayed Input CAN PHV mode indicator signal Hybrid vehicle control ECU EV auto indicator light Displayed Input CAN PHV mode indicator signal Hybrid vehicle control ECU EV city indicator light Displayed Input CAN PHV mode indicator signal Hybrid vehicle control ECU Charge mode indicator light Displayed Input CAN PHV mode indicator signal Hybrid vehicle control ECU Outside temperature Displayed Input CAN Ambient temperature display signal Air conditioning amplifier assembly Ambient temperature display whole number/decimal (0/0.5°C) signal Accessory (Power switch mode) Displayed Input CAN Display request of vehicle mode signal Certification ECU (Smart key ECU assembly) Ignition ON (Power switch mode) Displayed Input CAN Display request of vehicle mode signal Certification ECU (Smart key ECU assembly) - *: w/ Manual (SOS) Switch
- Multi-information Display
Item Condition Input/Output Communication line Signal Component Opening Displayed - - - - Ending (After power switch off display) Displayed Input CAN Parked condition signal Main body ECU (Multiplex network body ECU) Next event (After power switch off display) Displayed Input CAN PLG status signal Electric vehicle charger assembly Now charging button signal Charge setup day of the week signal Charge setting type signal Charge start time signal Charge finish time signal - Output CAN Timer charge type signal Electric vehicle charger assembly Charge setup day of the week signal Charge start setup time signal Charge end setup time signal Energy flow Displayed Input CAN Energy flow (Engine → Wheels) signal Hybrid vehicle control ECU Energy flow (Engine → Motor) signal Energy flow (Motor → Wheels) signal Energy flow (Motor → HV battery) signal Plug-in charge status signal Traction battery status in charging signal Power charge and discharge signal Plug-in power charge and discharge signal Driver seat temperature display signal Air conditioning amplifier assembly Air conditioning energy level signal Energy flow (AC charger connector → HV battery) signal Electric vehicle charger assembly Connector and lock information signal Hybrid system indicator (Simple screen) Displayed Input CAN Eco-zone indicator level signal Hybrid vehicle control ECU Upper threshold for eco-driving recommendation signal PHV mode indicator signal Echo accelerator guidance Displayed Input CAN Upper threshold for eco-driving recommendation signal Hybrid vehicle control ECU Hybrid battery status (Simple screen) Displayed Input CAN SOC indicator lower limit signal Hybrid vehicle control ECU SOC display signal Electric Vehicle Charger Assembly EV indicator light Displayed Input CAN Engine mode ID signal Hybrid vehicle control ECU Engine speed data signal ECM Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Charge schedule Displayed Input CAN PLG status signal Electric vehicle charger assembly Setting change status signal Charge setting type signal Timer switch request signal PLG information display flag signal Setting ID signal Setting enable/disable signal Setting type signal Start time signal Finish time signal Weekday select signal Next setting ID signal Charge weekday select signal Charge start time signal Charge finish time signal Add button signal Now charging button signal - Output CAN Current time (Week) signal Electric vehicle charger assembly Current time (Hour) signal Current time (Minute) signal Current time (Second) signal AM/PM display information signal Timer charge screen transition information signal Setting ID signal Setting enable/disable signal Setting type signal Change at start setup time signal Change at end setup time signal Weekday select signal Request timer setup registration signal Timer charge type signal Charge setup day of the week signal Charge start setup time signal Charge end setup time signal Traction battery cooling confirm display Displayed Input CAN Battery cooling confirm request signal Electric vehicle charger assembly - Output CAN Battery cooling choice information signal Electric vehicle charger assembly Echo score Displayed Input CAN ESPO scene ID signal Hybrid vehicle control ECU ESPO score value signal Shift selection P signal Air conditioning Eco Judge signal Air conditioning amplifier assembly Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Fuel consumption record Displayed Input CAN Ready signal Hybrid vehicle control ECU Fuel consumption signal ECM Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Electricity consumption record Displayed Input CAN Ready signal Hybrid vehicle control ECU Instantaneous EV distance signal Instantaneous battery energy signal Instantaneous data update signal Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Elapsed time (After reset) Displayed Input CAN Ready signal Hybrid vehicle control ECU Direct line Reset signal Steering pad switch assembly Elapsed time (TRIP A / TRIP B) Displayed Input CAN Ready signal Hybrid vehicle control ECU Direct line Reset signal Steering pad switch assembly Elapsed time (After start) Displayed Input CAN Ready signal Hybrid vehicle control ECU - Output CAN Drive monitor display signal (After starting driving time) Navigation receiver assembly Average speed (After reset) Displayed Input CAN Ready signal Hybrid vehicle control ECU Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Direct line Reset signal Steering pad switch assembly Average speed (TRIP A / TRIP B) Displayed Input CAN Ready signal Hybrid vehicle control ECU Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Direct line Reset signal Steering pad switch assembly Average speed (After start) Displayed Input CAN Ready signal Hybrid vehicle control ECU Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal - Output CAN Drive monitor unit signal 1 Navigation receiver assembly Drive monitor display signal (After starting average speed) EV driving ratio (After reset) Displayed Input CAN Ready signal Hybrid vehicle control ECU Engine mode ID signal Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal EV driving ratio (TRIP A / TRIP B) Displayed Input CAN Ready signal Hybrid vehicle control ECU Engine mode ID signal Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal EV driving ratio (After start) Displayed Input CAN Ready signal Hybrid vehicle control ECU Engine mode ID signal Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Average electricity consumption (After reset) Displayed Input CAN Ready signal Hybrid vehicle control ECU Instantaneous EV distance signal Instantaneous battery energy signal Instantaneous data update signal Distance (EV driving range) (Air conditioning system off) Displayed Input CAN Driveable distance where it can run signal Electric vehicle charger assembly Subtraction rate of plug-in EV distance signal Plug-in EV energy signal Change plug-in EV distance signal Hybrid vehicle control ECU Distance (EV driving range) (Air conditioning system on) Displayed Input CAN Driveable distance where it can run signal Electric vehicle charger assembly Subtraction rate of plug-in EV distance signal Plug-in EV energy signal Change plug-in EV distance signal Hybrid vehicle control ECU Eco-diary (Fuel consumption) Displayed Input CAN Ready signal Hybrid vehicle control ECU Fuel consumption signal ECM Vehicle speed pulse signal integrated value signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Eco-diary (Electricity consumption) Displayed Input CAN Ready signal Hybrid vehicle control ECU Instantaneous EV distance signal Instantaneous battery energy signal Instantaneous air conditioning energy signal Instantaneous data update signal Drive information tab Displayed - - - - Navigation tab Displayed Input Local bus Navigation signal Navigation receiver assembly Audio tab Displayed Input Local bus Audio signal Navigation receiver assembly Air conditioning tab Displayed - - - - Driving support tab Displayed Input CAN Display request for LDA signal Forward recognition camera Display request for PCS signal Driving support ECU assembly Message tab Displayed - - - - Setting tab Displayed - - - - Air conditioning system settings Displayed Input CAN Air conditioning on screen request signal Air conditioning amplifier assembly Request s-flow status signal Air conditioning Eco switch select information signal Blower custom switch select information signal Driver seat temperature display signal Air conditioning Eco judge signal Air conditioning Eco status indicator signal Front blower level indicator signal S-flow indicator signal Driver seat priority indicator request signal REC indicator signal Front BLW manual status signal Control information status signal - Output CAN Air conditioning temperature down switch signal Air conditioning amplifier assembly Air conditioning temperature up switch signal Recirculation switch signal Down switch of blower signal Up switch of blower signal Echo air condition switch signal S-FLOW ON/OFF signal Turn-by-turn navigation Displayed Input Local bus Turn-by-turn signal Navigation receiver assembly 2WD MAINTENANCE MODE RESOLVER-1 NOT ADJUSTED Displayed Input CAN Check mode 1 signal Hybrid vehicle control ECU Adjusted display requirement of resolver offset signal Inverter with converter assembly 2WD MAINTENANCE MODE RESOLVER-2 NOT ADJUSTED Displayed Input CAN Check mode 1 signal Hybrid vehicle control ECU Adjusted display requirement of resolver offset signal Inverter with converter assembly 2WD CERTIFICATION MODE RESOLVER-1 NOT ADJUSTED Displayed Input CAN Check mode 2 signal Hybrid vehicle control ECU Adjusted display requirement of resolver offset signal Inverter with converter assembly 2WD CERTIFICATION MODE RESOLVER-2 NOT ADJUSTED Displayed Input CAN Check mode 2 signal Hybrid vehicle control ECU Adjusted display requirement of resolver offset signal Inverter with converter assembly ADJUSTING LDA CAMERA Displayed Input CAN Camera adjustment mode text signal Forward recognition camera ADJUSTING FRONT RADAR BEAM Displayed Input CAN Inspection mode for ACC signal Driving support ECU assembly ADJUSTING FRONT RADAR BEAM ERROR Displayed Input CAN FRD adjustment signal Driving support ECU assembly ADJUSTING FRONT RADAR BEAM ALONG VERTICAL AXIS Displayed Input CAN FRD adjustment signal Driving support ECU assembly ADJUSTING FRONT RADAR BEAM ALONG HORIZONTAL AXIS Displayed Input CAN FRD adjustment signal Driving support ECU assembly CHECKING PRE-CRASH BRAKE Displayed Input CAN Inspection mode signal Driving support ECU assembly CHECKING CRUISE CONTROL BRAKE Displayed Input CAN Inspection mode for ACC signal Driving support ECU assembly Write Zero-Point of Steering Angle*1 Displayed Input CAN ICS multi-information signal Clearance warning ECU assembly End of Adjustment*1 Displayed Input CAN ICS multi-information signal Clearance warning ECU assembly Memory Error*1 Displayed Input CAN ICS multi-information signal Clearance warning ECU assembly Headlight System Uninitialized Visit Your Dealer Displayed Input CAN LED headlight indicator signal No. 1 headlight ECU sub-assembly LH BRAKE ! Displayed Input CAN PCS warning message signal Driving support ECU assembly ICS multi-information signal*1 Clearance warning ECU assembly Push and Hold Power Switch for Emergency Stop Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Shift to [N] Position and Push Power Switch to Restart Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Hybrid System Stopped Shift to [P] Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Hybrid System Stopped Stop in a Safe Place Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Dynamic radar cruise control system warning (image display) Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Control vehicle speed signal Control vehicle speed unit signal Lane departure alert system warning (image display) Displayed Input CAN White line symbol left side signal Forward recognition camera White line symbol right side signal Braking Power Low Stop in a Safe Place See Owner's Manual Displayed Input CAN Brake warning light control flag signal Skid control ECU (Brake booster with master cylinder assembly) Brake reservoir level warning switch signal Antilock Brake System Malfunction Visit Your Dealer Displayed Input CAN ABS warning light control flag signal Skid control ECU (Brake booster with master cylinder assembly) Object Detected Acceleration Reduced*1 Displayed Input CAN ICS multi-information signal Clearance warning ECU assembly Switch to Brake*1 Displayed Input CAN ICS multi-information signal Clearance warning ECU assembly Accelerator Stuck Depress Brake to Stop Displayed Input CAN BOS multi-information display request signal Hybrid vehicle control ECU Shift to [P] Before Exiting Vehicle Displayed Input CAN NDB warning signal Hybrid vehicle control ECU Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Hybrid System Failure. Please Refrain From Being Towed Displayed Input CAN Towing warning signal Hybrid vehicle control ECU Charging (Timer information to full charge) Displayed Input CAN PLG information display flag signal Electric vehicle charger assembly Charging Port Lid is Open Displayed Input CAN Charging lid opener popup request signal Electric vehicle charger assembly Window Opened Displayed Input CAN Power window open warning request signal Main body ECU (Multiplex network body ECU) Parking Assist Malfunction Visit Your Dealer*1 Displayed Input CAN CLSO main switch indicator turn ON signal Clearance warning ECU assembly Combination meter display request signal Front left area information signal Front right area information signal Front center area information signal Rear left area information signal Rear right area information signal Rear center area information signal Sensor diagram request signal Each door open (vehicle being driven) (image display) Displayed Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Rear right door courtesy switch signal Rear left door courtesy switch signal Back door courtesy switch signal PLG priority up signal Electric vehicle charger assembly Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Each door open (vehicle stopped) (image display) Displayed Input CAN Driver door open display signal Certification ECU (Smart key ECU assembly) Front passenger door open display signal Rear right open display signal Rear left open display signal Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Rear right door courtesy switch signal Rear left door courtesy switch signal Back door courtesy switch signal PLG priority up signal Electric vehicle charger assembly Clearance sonar detection (image display)*1 Displayed Input CAN Combination meter display request signal Clearance warning ECU assembly Front left area information signal Front right area information signal Front center area information signal Rear left area information signal Rear right area information signal Rear center area information signal Front side left area information signal Front side right area information signal Rear side left area information signal Rear side right area information signal Sensor diagram request signal Parking Assist Malfunction*1 Displayed Input CAN Sensor diagram request signal Clearance warning ECU assembly Clean Parking Assist Sensor*1 Displayed Input CAN Sensor diagram request signal Clearance warning ECU assembly Rear Cross Traffic*2 Displayed Input CAN BSD buzzer signal Blind spot monitor sensor LH S-APGS operation (Mode Selection, Space Search, Canceled) (image display)*1 Displayed Input CAN Simple advanced parking guidance information display signal Clearance warning ECU assembly S-APGS operation (Operating, Complete) (image display)*1 Displayed Input CAN Simple advanced parking guidance distance display signal Clearance warning ECU assembly Simple advanced parking guidance information display signal Clearance warning ECU assembly APGS System Check Visit Your Dealer*1 Displayed Input CAN Simple advanced parking guidance information display signal Clearance warning ECU assembly Disconnect Charge Connector Before Power Switch On Displayed Input CAN Plug-in caution display data signal Electric vehicle charger assembly Charge Connector is Connected Reduced Output Power Displayed Input CAN Plug-in caution display data signal Electric vehicle charger assembly Charging Complete Displayed Input CAN PLG information signal Electric vehicle charger assembly Charging System Malfunction See Owner's Manual Displayed Input CAN PLG information signal Electric vehicle charger assembly Charging Complete Limited Due to Battery Temp Displayed Input CAN PLG information signal Electric vehicle charger assembly Charging Stopped High Energy Use See Owner's Manual Displayed Input CAN PLG information signal Electric vehicle charger assembly Charging Stopped Connect Plug to Charge Displayed Input CAN PLG information signal Electric vehicle charger assembly Charging Stopped Check Charging Source Displayed Input CAN PLG information signal Electric vehicle charger assembly The Traction Battery became low temperature System put priority on charging to preserve battery condition Displayed Input CAN PLG information signal Electric vehicle charger assembly Charging Stopped Time Limit Reached Displayed Input CAN PLG information signal Electric vehicle charger assembly Power Stopped Empty Hybrid Battery Displayed Input CAN PLG information signal Electric vehicle charger assembly Power Stopped No Fuel Displayed Input CAN PLG information signal Electric vehicle charger assembly Close Fuel Lid Displayed Input Direct line Fuel lid signal ECM Refuel Ready Displayed Input Direct line Fuel lid signal ECM Please Wait Now Opening Displayed Input Direct line Fuel lid signal ECM Auto Power OFF to Conserve Battery Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Shift is in [N] Release Accelerator Before Shifting Displayed Input CAN Accelerator pedal depressed in N position signal Hybrid vehicle control ECU Depress Brake When Vehicle is Stopped. Hybrid System may Overheat. Displayed Input CAN Accelerator hold caution signal Hybrid vehicle control ECU Hybrid Battery Low. Hybrid System Stopped. Shift to [P] and Restart. Displayed Input CAN HV battery low voltage warning ID signal Hybrid vehicle control ECU Shift System Not Active Apply Parking Brake Securely While Parking See Owner's Manual Displayed Input CAN P range not held information signal Hybrid vehicle control ECU P-ACT error information signal CAN error information during PMN-ECU and HV-ECU signal Low battery error information signal P-SW error information signal P-control error status 3 signal Shifted to [N] Stop Vehicle to Shift to [P] Displayed Input CAN Reject information signal Hybrid vehicle control ECU Low 12-Volt Battery Apply Parking Brake Securely While Parking See Owner's Manual Displayed Input CAN Low battery error information signal Hybrid vehicle control ECU Shift System Malfunction Apply Parking Brake Securely While Parking See Owner's Manual Displayed Input CAN P range not held information signal Hybrid vehicle control ECU P-ACT error information signal Shift System Malfunction Shifting Unavailable See Owner's Manual Displayed Input CAN EEPROM error information signal Hybrid vehicle control ECU Shift System Malfunction Stop in a Safe Place See Owner's Manual Displayed Input CAN Shift sensor error information signal Hybrid vehicle control ECU [P] Switch Malfunction Apply Parking Brake Securely While Parking See Owner's Manual Displayed Input CAN P-SW error information signal Hybrid vehicle control ECU Shift System Malfunction Apply Parking Brake Securely While Parking See Owner's Manual Displayed Input CAN CAN error information during PMN-ECU and HV-ECU signal Hybrid vehicle control ECU Shift System Malfunction See Owner's Manual Displayed Input CAN P-ECU check demand information signal Hybrid vehicle control ECU Shifting Unavailable Release Accelerator and Press Brake to Shift Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shift to [N] by Holding Shift Lever in [N] Position Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifting Unavailable Disconnect Charge Port Coupler Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifting Unavailable Low 12-Volt Battery See Owner's Manual Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifting Unavailable While READY Indicator is Flashing Try Again Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifting Unavailable Wait a Moment and Try Again Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifted to [N] Vehicle Must Be in [D] to Shift to [B] Displayed Input CAN Reject information signal Hybrid vehicle control ECU Unable to Shift to [D], [B] and [R] Shift after Hybrid System READY Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifting Unavailable Press Brake to Shift Displayed Input CAN Reject information signal Hybrid vehicle control ECU Unable to Shift to [B] Vehicle Must be in [D] to Shift to [B] Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifted to [N] Stop Vehicle to Shift to [D] Displayed Input CAN Reject information signal Hybrid vehicle control ECU Shifted to [N] Stop Vehicle to Shift to [R] Displayed Input CAN Reject information signal Hybrid vehicle control ECU Quick Shifting to [N] Accepted Displayed Input CAN N shift advisory signal Hybrid vehicle control ECU Shift to [P] Position to Start Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Hybrid System Malfunction*A Displayed Input CAN HV system malfunctioning part signal Hybrid vehicle control ECU HV system malfunction indication signal Check Engine*A Displayed Input CAN HV system malfunctioning part signal Hybrid vehicle control ECU HV system malfunction indication signal Hybrid Battery System Malfunction*A Displayed Input CAN HV system malfunctioning part signal Hybrid vehicle control ECU HV system malfunction indication signal Accelerator System Malfunction*A Displayed Input CAN HV system malfunctioning part signal Hybrid vehicle control ECU HV system malfunction indication signal Plug-in charging system malfunction*A Displayed Input CAN HV system malfunctioning part signal Hybrid vehicle control ECU HV system malfunction indication signal Hybrid Battery Low. Shift Out of [N] to Recharge. Displayed Input CAN HV battery low voltage warning ID signal Hybrid vehicle control ECU Power Steering Malfunction Steering Power Low Visit Your Dealer Displayed Input CAN Multi-information display request signal Power steering ECU assembly Voltage Abnormality Steering Power Low Visit Your Dealer Displayed Input CAN Multi-information display request signal Power steering ECU assembly Steering Power Low Visit Your Dealer Displayed Input CAN Multi-information display request signal Power steering ECU assembly Power Steering Malfunction Visit Your Dealer Displayed Input CAN Multi-information display request signal Power steering ECU assembly Release Parking Brake Displayed Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Key not Detected Check Key Location Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) Release Accelerator Displayed Input CAN GOS multi-information display request signal Hybrid vehicle control ECU Hold Steering Wheel Displayed Input CAN Hands-free caution text signal Forward recognition camera LDA Steering Assist Unavailable Hold Steering Wheel Displayed Input CAN Hands-free caution text signal Forward recognition camera Please Control Steering Wheel Displayed Input CAN Request for driver action display signal Forward recognition camera Clean Radar Sensor Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Cruise Control not Available Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Cruise Control not Available Depress the Brake Pedal Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Grille Shutter Inoperative. Visit Your Dealer. Displayed Input CAN Meter request signal Swing grill actuator assembly Smart Key System malfunction See Owner's Manual Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) Blind Spot Monitor Unavailable*2 Displayed Input CAN BSD module status signal Blind spot monitor sensor LH Check Cruise Control System Visit Your Dealer Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Check Cruise Control System Depress the Brake Pedal Visit Your Dealer Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Cruise Control Off. Shifted to [P] Position. Depress the Brake Pedal and Shift to [D] to Restart Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Lane Departure Alert Malfunction Visit Your Dealer Displayed Input CAN Fault condition text display signal Forward recognition camera Lane Departure Alert Unavailable Displayed Input CAN Steering assist unusable text display signal Forward recognition camera Lane Departure Alert Turned ON Steering Assist Active Displayed Input CAN LDA mode text display signal Forward recognition camera Lane Departure Alert Turned ON Steering Assist Inactive Displayed Input CAN LDA mode text display signal Forward recognition camera Use on Expressway Only Beware of Stopping or Merging Vehicles! Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU HUD Settings (image display)*3 Displayed Input CAN HUD settings signal Combination meter mirror ECU Cruise control main switch guide (Set/Resume) (image display) Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Cruise control main switch guide (Set) (image display) Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU Cruise control main switch guide (ON) (image display) Displayed Input CAN ACC display ID1 signal Hybrid vehicle control ECU ACC display ID2 signal ACC switch RES/ACC signal Driving mode (image display) Displayed Input CAN ECT power indicator signal Hybrid vehicle control ECU Echo mode indicator signal Air conditioning system setting display (image display) Displayed Input CAN Air conditioning on screen request signal Air conditioning amplifier assembly Driver seat temperature display signal Air conditioning Eco status indicator signal Front blower level indicator signal REC indicator signal Front BLW manual status signal - Output CAN Air conditioning temperature down switch signal Air conditioning amplifier assembly Air conditioning temperature up switch signal Recirculation switch signal Down switch of blower signal Up switch of blower signal Echo air condition switch signal Air conditioning system S-FLOW mode display (image display) Displayed Input CAN Request s-flow status signal Air conditioning amplifier assembly - Output CAN S-FLOW ON/OFF signal Air conditioning amplifier assembly Pre-Collision System Malfunction Visit Your Dealer Displayed Input CAN PCS fault condition text display signal Driving support ECU assembly Blind Spot Monitor System Malfunction Visit Your Dealer*2 Displayed Input CAN BSD module status signal Blind spot monitor sensor LH Engine Oil Pressure Low Displayed Input CAN Engine oil pressure light lighting prohibition signal Hybrid vehicle control ECU Emergency generating flag signal Ready signal Direct line Engine oil pressure switch ON/OFF signal Engine oil pressure switch assembly Braking Power Low Visit Your Dealer Displayed Input CAN ECB warning light control flag signal Skid control ECU (Brake booster with master cylinder assembly) Lane Departure Alert System is Unavailable Below Approx. 50 km/h. Displayed Input CAN Speed condition failure text display signal Forward recognition camera Lane Departure Alert System is Unavailable Below Approx. 32 MPH. Displayed Input CAN Speed condition failure text display signal Forward recognition camera Lane Departure Alert System is Unavailable at this Speed. Displayed Input CAN Speed condition failure text display signal Forward recognition camera Dynamic radar cruise control system information (image display) Displayed Input CAN ACC display ID2 signal Hybrid vehicle control ECU C-ACC display request (control) signal Control vehicle speed signal Control vehicle speed unit signal Lane departure alert system information (image display) Displayed Input CAN White line symbol left side signal Forward recognition camera White line symbol right side signal Hybrid System Stopped Steering Power Low Displayed Input CAN Multi-information display request signal Power steering ECU assembly Engine Stopped Steering Power Low Displayed Input CAN Multi-information display request signal Power steering ECU assembly Turn Power Off Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Key Detected in Vehicle Displayed Input CAN Smart system warning 3 signal Certification ECU (Smart key ECU assembly) Would you like to Take Rest? Displayed Input CAN SWS rest advisory display signal Forward recognition camera - Output CAN Sway advisory display off operation switch signal Forward recognition camera Please Take Rest Displayed Input CAN SWS rest advisory display signal Forward recognition camera - Output CAN Sway advisory display off operation switch signal Forward recognition camera Depress Brake Pedal and Touch Power Switch with Key Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) [Not Ready to Drive] Depress Brake Pedal and Push Power Switch to Start Displayed Input CAN Smart system warning 3 signal Certification ECU (Smart key ECU assembly) Depress Brake Pedal and Push Power Switch to Start Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) Smart system warning 3 signal Push Power Switch while Turning Steering Wheel in Either Direction Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) Drive-Start Control Malfunction Visit Your Dealer Displayed Input CAN GOS multi-information display request signal Hybrid vehicle control ECU ICS Malfunction Visit Your Dealer*1 Displayed Input CAN ICS multi-information signal Clearance warning ECU assembly Brake Override Malfunction Visit Your Dealer. Displayed Input CAN BOS multi-information display request signal Hybrid vehicle control ECU Key Battery Low Replace Key Battery Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) Engine Oil Level Low Add or Replace Displayed Input CAN Engine coolant temperature signal ECM Engine speed data signal Direct line Engine oil level sensor ON/FF signal Engine oil level sensor Hybrid System Overheated. Reduced Output Power. Displayed Input CAN Motor inverter high temperature warning ID signal Hybrid vehicle control ECU Headlight System Malfunction Visit Your Dealer Displayed Input CAN Smart beam indicator signal Main body ECU (Multiplex network body ECU) LED headlight indicator signal No. 1 headlight ECU sub-assembly LH Main body ECU (Multiplex network body ECU) Proximity Notification System Malfunction Visit Your Dealer Displayed Input Direct line Vehicle proximity notification system signal Hybrid vehicle control ECU Accelerator and Brake Pedals Depressed Simultaneously Displayed Input CAN BOS multi-information display request signal Hybrid vehicle control ECU Maintenance Required for Hybrid Battery Cooling Parts at Your Dealer Displayed Input CAN HV battery cooling system maintenance signal Hybrid vehicle control ECU Windshield Washer Fluid Low*5 Displayed Input Direct line Washer fluid level warning switch ON/OFF signal Level warning switch assembly Traction Control Turned Off Displayed Input CAN Traction control off light signal Skid control ECU (Brake booster with master cylinder assembly) Maintenance Required Soon*4 Displayed - - - - Maintenance Required Visit Your Dealer*4 Displayed - - - - - Output CAN Oil maintenance mileage signal Navigation receiver assembly Previous oil maintenance flag signal To Activate Auto High Beam, Switch Headlights to High Beam Displayed Input CAN Smart beam advice signal Main body ECU (Multiplex network body ECU) A New Key has been Registered Contact Your Dealer for Details Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) VSC Turned Off Pre-Collision System Brake System Unavailable Displayed Input CAN PB temporary unusable condition text display signal Driving support ECU assembly VSC OFF light signal Skid control ECU (Brake booster with master cylinder assembly) Pre-Collision System Unavailable Displayed Input CAN PB temporary unusable condition text display signal Driving support ECU assembly PCS temperature message (Radar) signal ICS Unavailable*1 Displayed Input CAN ICS multi-information signal Clearance warning ECU assembly EV Mode Not Available Low Battery Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU EV-Auto Mode Not Available Low Battery Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU EV-City Mode Not Available Low Battery Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU EV-City Mode Deactivated Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU EV-City Mode Not Available Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU Battery Charge Mode Deactivated Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU Battery Charge Mode Not Available Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU Battery Charge Mode Not Available Battery Full Displayed Input CAN PHV mode message signal Hybrid vehicle control ECU Forward Camera System Unavailable Displayed Input CAN PCS temperature message (Camera) signal Driving support ECU assembly Forward Camera System Unavailable Clean Windshield Displayed Input CAN PCS dust message (Camera) signal Driving support ECU assembly Pre-Collision System Unavailable Clean Sensor Displayed Input CAN PCS dust message (Radar) signal Driving support ECU assembly Have Traction Battery Inspected Displayed Input CAN HV battery state check signal Battery ECU assembly Vehicle Start Will Soon be Disabled Have Traction Battery Inspected Displayed Input CAN HV battery state check signal Battery ECU assembly Vehicle Start Disabled Until Traction Battery Inspected Displayed Input CAN HV battery state check signal Battery ECU assembly Diagnosing Hybrid Battery Displayed Input CAN HV battery state check signal Battery ECU assembly Grille Shutter not Initialized. Cancel Maintenance Mode. Displayed Input CAN Meter request signal Swing grill actuator assembly No new fuel has been added recently. Please refuel Displayed Input CAN Fuel stale indication request signal Hybrid vehicle control ECU Restoring engine oil conditions. Please wait until engine stops. Displayed Input CAN Engine oil pressure switch indicator signal ECM HINT:
*A will be displayed together with a *B on the multi-information display.
*A (message list)
- Hybrid System Malfunction
- Check Engine
- Hybrid Battery System Malfunction
- Accelerator System Malfunction
- Plug-in charging system malfunction
*B (message list)
- Visit Your Dealer
- Greatly Reduced Output Power Visit Your Dealer
- Reduced Output Power Visit Your Dealer
- Stop in a Safe Place See Owner's Manual
- Stop in a Safe Place within 0.5 km
- Stop in a Safe Place within 0.3 miles
- Stop in a Safe Place within 1.0 km
- Stop in a Safe Place within 0.6 miles
- Stop in a Safe Place within 1.5 km
- Stop in a Safe Place within 0.9 miles
- Stop in a Safe Place within 2.0 km
- Stop in a Safe Place within 1.2 miles
- Stop in a Safe Place within 5.0 km
- Stop in a Safe Place within 3.1 miles
- Stop in a Safe Place within 10 km
- Stop in a Safe Place within 6.2 miles
- Reduced Output Power Avoid Shifting to [N]
- Avoid Shifting to [N] Visit Your Dealer
- Hybrid System Stopped Stop in a Safe Place
- Shift to [P] See Owner's Manual
- *1: w/ Intelligent Clearance Sonar System
- *2: w/ Blind Spot Monitor System
- *3: w/ Headup Display System
- *4: w/ Maintenance Required Reminder
- *5: w/ Washer Fluid Level Warning
- Buzzer
Item Condition Input/Output Communication line Signal Component Ready buzzer Sounds once Input CAN Ready buzzer signal Hybrid vehicle control ECU Seat belt warning (for Driver side) buzzer Sounds intermittently (Maximum 5 times) Input CAN Driver seat belt buckle switch signal Main body ECU (Multiplex network body ECU) Sounds once/Sounds intermittently Input CAN Driver seat buckle switch signal Main body ECU (Multiplex network body ECU) Parking brake switch signal Shift selection P signal Hybrid vehicle control ECU assembly Shift selection R signal Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Power switch operation while driving warning buzzer Sounds intermittently Input CAN Buzzer request signal Certification ECU (Smart key ECU assembly) VSC warning buzzer Sounds intermittently Input CAN Buzzer control flag signal Skid control ECU (Brake booster with master cylinder assembly) Seat belt warning (for Front passenger side) buzzer Sounds once/Sounds intermittently Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Shift selection P signal Hybrid vehicle control ECU Shift selection R signal Front passenger seat occupant detection status signal Airbag ECU assembly Front passenger seat belt buckle switch detection status signal Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Seat belt warning (for Rear seat) buzzer*3 Sounds intermittently Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Rear right door courtesy switch signal Rear left door courtesy switch signal Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Shift selection P signal Hybrid vehicle control ECU Shift selection R signal Direct line Rear left seat belt buckle switch signal Rear seat inner belt assembly LH Rear right seat belt buckle switch signal Rear seat inner belt assembly RH Lane departure alert cancel buzzer Sounds twice Input CAN Lane departure alert cancel buzzer signal Forward recognition camera Brake control system power low warning buzzer Sounds intermittently Input CAN Buzzer control flag signal Skid control ECU (Brake booster with master cylinder assembly) Engine oil pressure warning buzzer Sounds intermittently Input CAN Ready signal Hybrid vehicle control ECU Engine oil pressure light lighting prohibition signal Emergency generating flag signal Direct line Engine oil pressure switch ON/OFF signal Engine oil pressure switch assembly EPS warning buzzer Sounds once/Sounds intermittently Input CAN Demand buzzer to meter signal Power steering ECU assembly Lane departure alert warning buzzer Sounds intermittently Input CAN LDW buzzer signal Forward recognition camera Smart key warning buzzer Sounds intermittently Input CAN Meter buzzer intermittence request signal Certification ECU (Smart key ECU assembly) Sounds intermittently (Maximum 9 times) Input CAN Meter buzzer intermittent request (0.7 sec. cycle) signal Sounds once Input CAN Meter buzzer single-shot request signal Sounds continuously Input CAN Meter buzzer continuation request signal NDB warning signal Hybrid vehicle control ECU P shift operation advice buzzer Sounds continuously Input CAN Buzzer request signal Certification ECU (Smart key ECU assembly) Brake control system temperature warning buzzer Sounds intermittently Input CAN Buzzer control flag signal Skid control ECU (Brake booster with master cylinder assembly) Hill-start assist control buzzer Sounds once/Sounds twice Input CAN Buzzer control flag signal Skid control ECU (Brake booster with master cylinder assembly) Multi-information display warning buzzer Sounds once Input CAN Multi-information display warning signal Related ECUs Direct line Accelerator pedal depressed with shift selection N buzzer Sounds continuously Input CAN Accelerator depressed in N position signal Hybrid vehicle control ECU Accelerator hold warning buzzer Sounds continuously Input CAN Accelerator hold caution signal Hybrid vehicle control ECU Hybrid control system warning buzzer Sounds continuously Input CAN HV system malfunction buzzer signal Hybrid vehicle control ECU Sounds intermittently Sounds once Tow prohibition buzzer Sounds intermittently Input CAN Towing warning signal Hybrid vehicle control ECU Hybrid battery low voltage buzzer Sounds continuously/Sounds intermittently Input CAN HV battery low voltage warning ID signal Hybrid vehicle control ECU Hybrid unit excessive heat notification buzzer Sounds once Input CAN Motor inverter high temperature warning ID signal Hybrid vehicle control ECU Radar cruise control low speed cancel buzzer Sounds twice Input CAN Low speed cancel buzzer request signal Hybrid vehicle control ECU Low speed range of the vehicle in front buzzer Sounds four times Input CAN Low speed zone leading vehicle lost buzzer signal Hybrid vehicle control ECU Lane departure alert hands-free caution buzzer Sounds intermittently Input CAN Hands-free caution text display signal Forward recognition camera Immobilizer key identification completion buzzer Sounds once Input CAN Immobilizer key identification completion signal Certification ECU (Smart key ECU assembly) Driving with parking brake unreleased warning buzzer Sounds intermittently Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Driving with door open warning buzzer Sounds intermittently Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Rear right door courtesy switch signal Rear left door courtesy switch signal Back door courtesy switch signal Vehicle speed (SP1) signal Skid control ECU (Brake booster with master cylinder assembly) Unsteady driving alert buzzer Sounds twice Input CAN SWS buzzer request signal Forward recognition camera Shift reject buzzer Sounds twice Input CAN Shift reject buzzer 2 signal Hybrid vehicle control ECU Reject information for P request signal EV reject buzzer Sounds twice Input CAN PHV mode buzzer signal Hybrid vehicle control ECU Turn signal flasher buzzer Sounds intermittently Input CAN Flasher request signal Main body ECU (Multiplex network body ECU) Hazard light activation request signal*2 DCM (Telematics transceiver) Answer back hazard request signal Air conditioning amplifier assembly Direct line LH turn signal switch signal Headlight dimmer switch assembly CR turn signal switch signal RH turn signal switch signal Hazard warning switch signal Hazard warning signal switch assembly S-APGS buzzer*1 Sounds once/Sounds twice Input CAN Simple advanced parking guidance buzzer 2 signal Clearance warning ECU assembly Reverse buzzer Sounds intermittently Input CAN Shift selection R signal Hybrid vehicle control ECU Brake fluid low warning buzzer Sounds intermittently Input CAN Brake reservoir level warning switch signal Skid control ECU (Brake booster with master cylinder assembly) Vehicle speed (SP1) signal Shift selection P request buzzer for cruise control Sounds four times Input CAN ACC display ID2 signal Hybrid vehicle control ECU HV battery check request notification buzzer Sounds intermittently Input CAN HV battery state check signal Battery ECU assembly Shift selection N advisory buzzer Sounds once Input CAN N shift advisory signal Hybrid vehicle control ECU - *1: w/ Intelligent Clearance Sonar System
- *2: w/ Manual (SOS) Switch
- *3: w/ Rear Seat Belt Warning
- Others
Item Condition Input/Output Communication line Signal Component Clock Displayed - - - - Meter illumination Illumination level Input CAN Auto dimmer signal* Main body ECU (Multiplex network body ECU) Taillight request signal Panel lighting request signal Direct line Illumination level signal Light control rheostat switch (Combination switch assembly) Steering pad switch assembly - Output CAN Lounge illumination off signal Main body ECU (Multiplex network body ECU) Rheostat duty signal Related ECUs Tail cancel signal Direct line Illumination level output signal Related ECUs - *: w/ Automatic Light Control
- Warning or Indicator

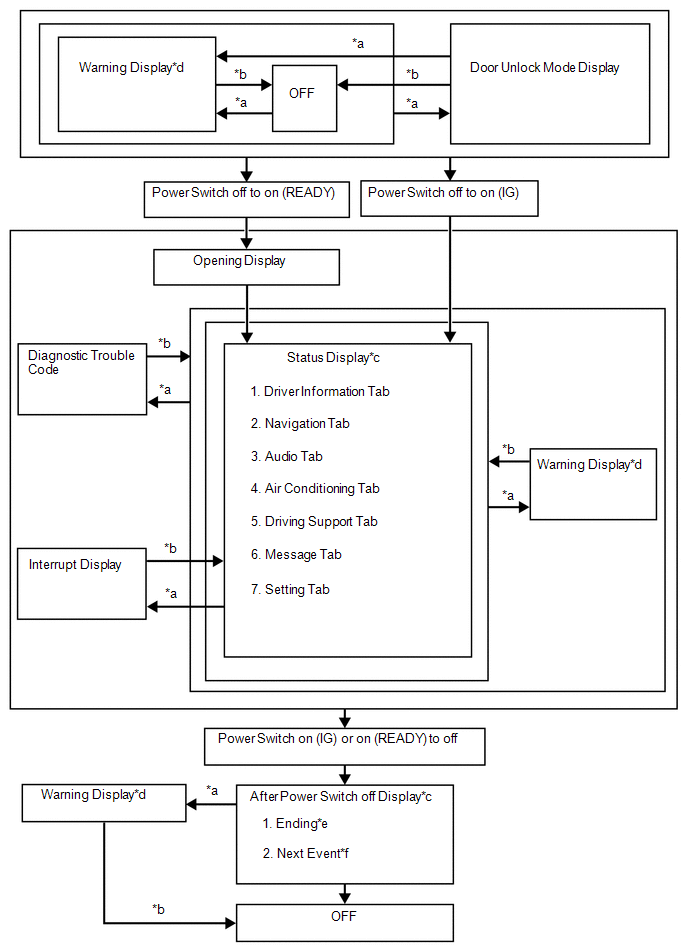

- MULTI-INFORMATION DISPLAY FLOW CHART
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
DISPLAY CHANGE CONDITIONItem Display Change Condition *a Conditions are met. *b Conditions are not met. *c Item or display is selected by operating the steering pad switch. *d If there are multiple display requests, items will be displayed in sequence. *e Odometer, elapsed time (after start), distance (after start), average fuel consumption (after start) and Echo score result are displayed. *f Next schedule or "charge now" message is displayed.
