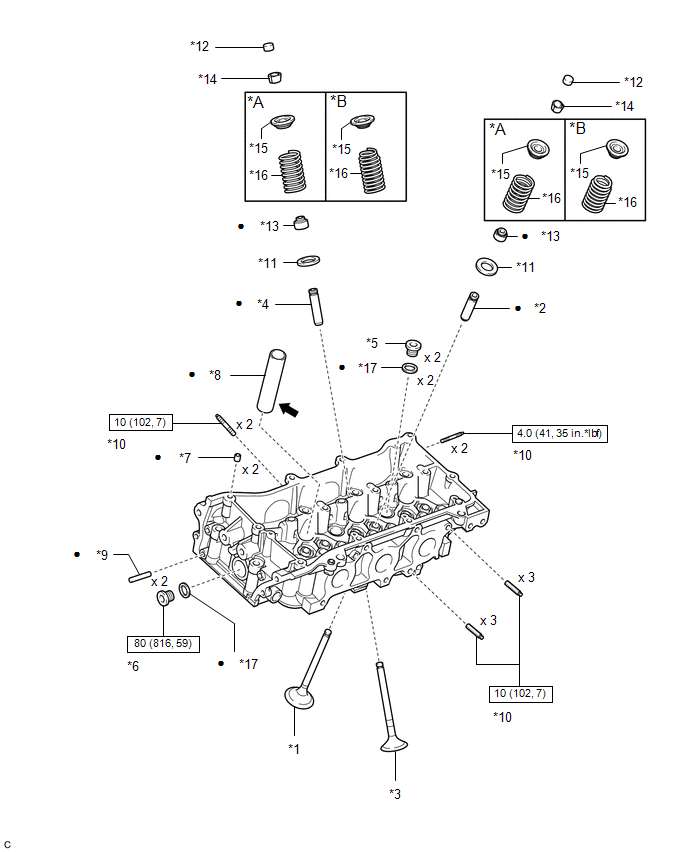

Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different car, the 2016 Toyota Highlander, 2015 Toyota Highlander, and 2014 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
| *A | Type A | *B | Type B |
| *1 | EXHAUST VALVE | *2 | EXHAUST VALVE GUIDE BUSH |
| *3 | INTAKE VALVE | *4 | INTAKE VALVE GUIDE BUSH |
| *5 | NO. 1 STRAIGHT SCREW PLUG | *6 | NO. 2 STRAIGHT SCREW PLUG |
| *7 | RING PIN | *8 | SPARK PLUG TUBE |
| *9 | STRAIGHT PIN | *10 | STUD BOLT |
| *11 | VALVE SPRING SEAT | *12 | VALVE STEM CAP |
| *13 | VALVE STEM OIL SEAL | *14 | VALVE SPRING RETAINER LOCK |
| *15 | VALVE SPRING RETAINER | *16 | INNER COMPRESSION SPRING |
| *17 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
