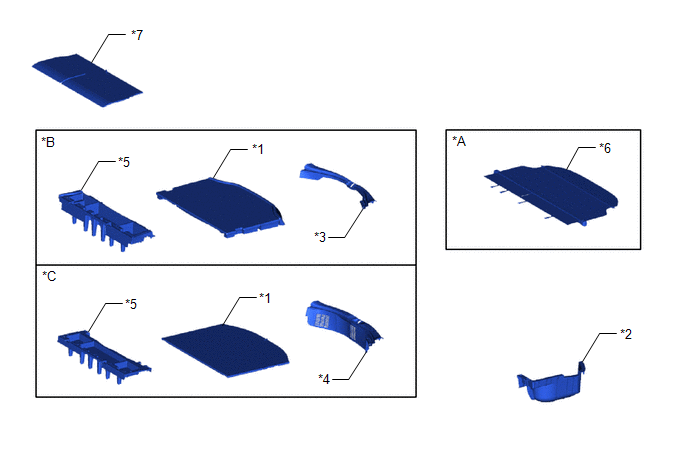

Components [12/2012 - 10/2015]: Illustration
| *A | w/ Tonneau Cover | *B | for Full Size Spare Tire |
| *C | for Compact Spare Tire | - | - |
| *1 | DECK BOARD ASSEMBLY | *2 | DECK FLOOR BOX LH |
| *3 | REAR DECK TRIM COVER | *4 | REAR FLOOR FINISH PLATE |
| *5 | REAR NO. 1 FLOOR MAT SUPPORT SIDE PLATE | *6 | TONNEAU COVER ASSEMBLY |
| *7 | REAR NO. 1 FLOOR BOARD | - | - |

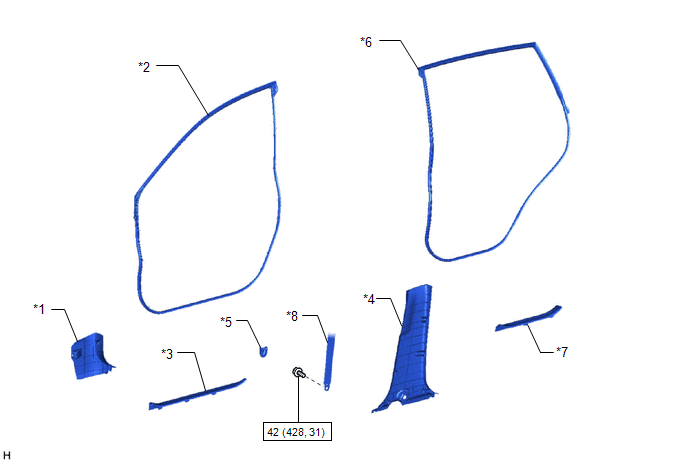

Fig 1: Fuel Lid Lock Control Cable Assembly Components With Torque Specifications [12/2012 - 10/2015] (2 Of 4)
| Callout | Description | Callout | Description |
| *1 | COWL SIDE TRIM BOARD LH | *2 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH |
| *3 | FRONT DOOR SCUFF PLATE LH | *4 | LOWER CENTER PILLAR GARNISH LH |
| *5 | OUTER LAP BELT ANCHOR COVER | *6 | REAR DOOR OPENING TRIM WEATHERSTRIP LH |
| *7 | REAR DOOR SCUFF PLATE LH | *8 | REAR SEAT OUTER BELT FLOOR ANCHOR |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

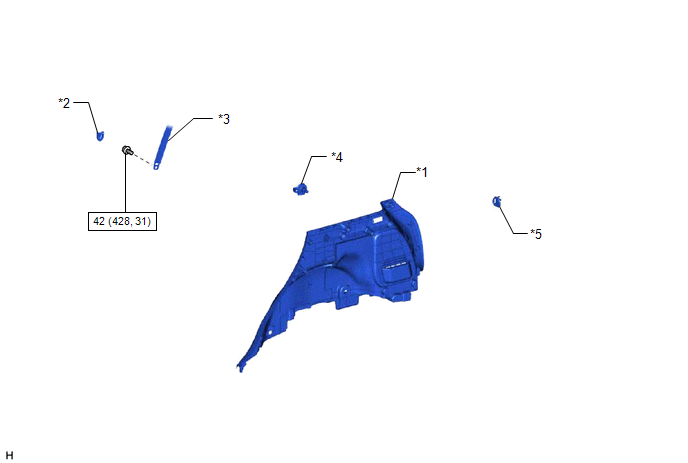

Fig 1: Fuel Lid Lock Control Cable Assembly Components With Torque Specifications [12/2012 - 10/2015] (3 Of 4)
| Callout | Description | Callout | Description |
| *1 | DECK TRIM SIDE PANEL ASSEMBLY LH | *2 | SEAT BELT ANCHOR COVER CAP |
| *3 | REAR SEAT OUTER BELT FLOOR ANCHOR | *4 | TETHER ANCHOR SET BRACKET COVER |
| *5 | LUGGAGE HOLD BELT STRIKER ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

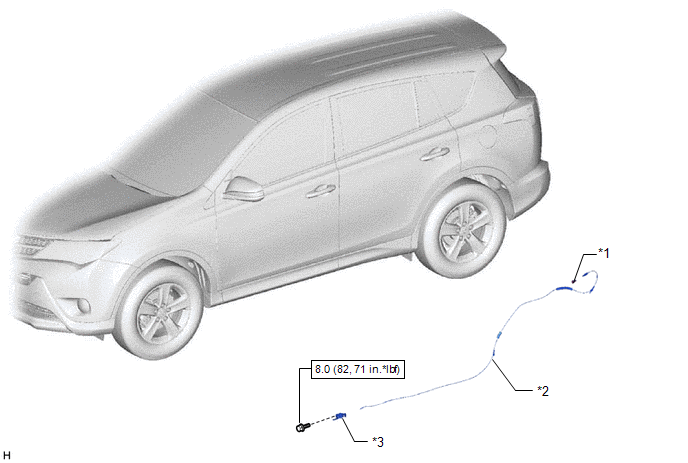

Fig 1: Fuel Lid Lock Control Cable Assembly Components With Torque Specifications [12/2012 - 10/2015] (4 Of 4)
| Callout | Description | Callout | Description |
| *1 | FUEL FILLER OPENING LID LOCK RETAINER | *2 | FUEL LID LOCK CONTROL CABLE SUB-ASSEMBLY |
| *3 | FUEL LID LOCK OPEN LEVER SUB-ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
