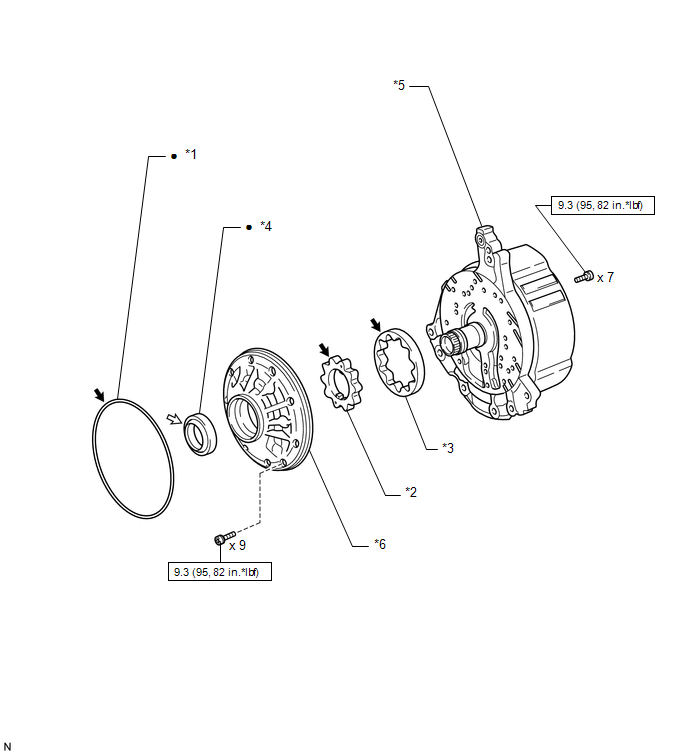

Components [12/2012 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| *1 | FRONT OIL PUMP BODY O-RING | *2 | FRONT OIL PUMP DRIVE GEAR |
| *3 | FRONT OIL PUMP DRIVEN GEAR | *4 | FRONT OIL PUMP OIL SEAL |
| *5 | STATOR SHAFT ASSEMBLY | *6 | FRONT OIL PUMP BODY SUB-ASSEMBLY |
| Specified torque: N*m (kgf*cm, ft.*lbf) | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP grease |
