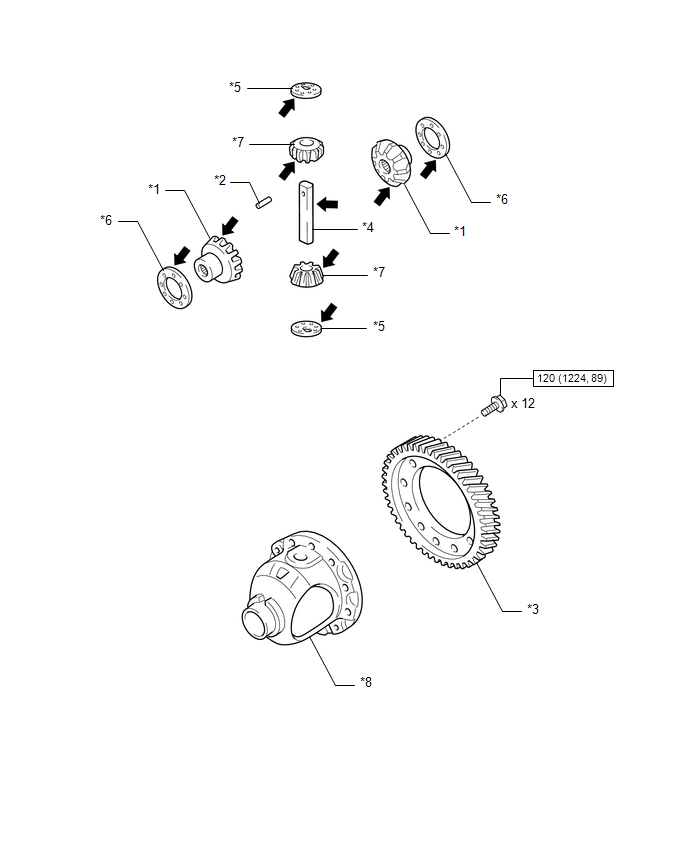

Components [12/2012 - 08/2014]: Illustration
WARNING: This page is about a different variant/trim than selected.
| *1 | DIFFERENTIAL SIDE GEAR | *2 | FRONT DIFFERENTIAL PINION SHAFT STRAIGHT PIN |
| *3 | FRONT DIFFERENTIAL RING GEAR | *4 | FRONT NO. 1 DIFFERENTIAL PINION SHAFT |
| *5 | FRONT DIFFERENTIAL PINION THRUST WASHER | *6 | NO. 1 FRONT DIFFERENTIAL SIDE GEAR THRUST WASHER |
| *7 | FRONT DIFFERENTIAL PINION | *8 | DIFFERENTIAL CASE |
| Specified torque: N*m (kgf*cm, ft.*lbf) | Toyota Genuine ATF WS |
