Components [12/2012 - 08/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.

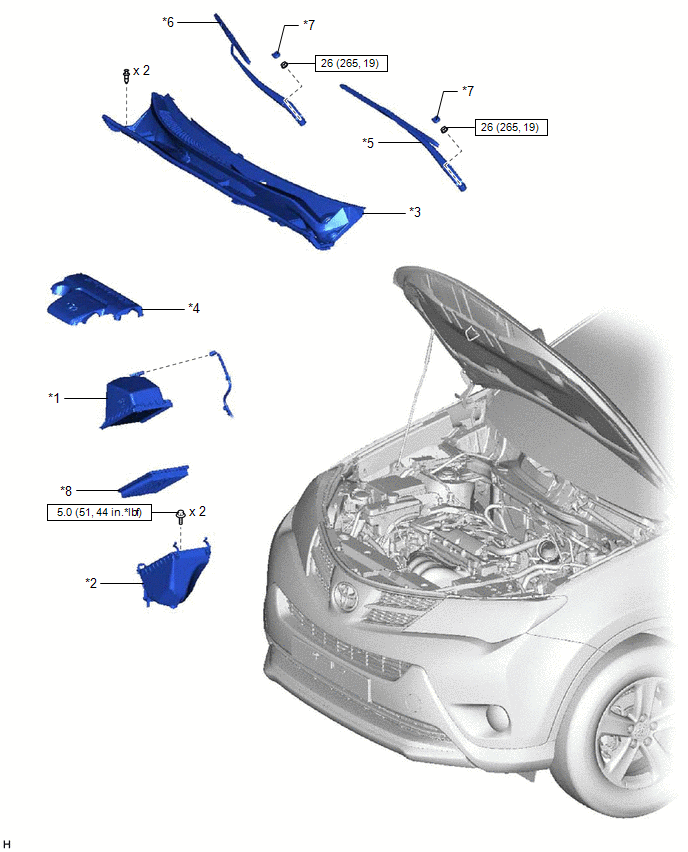

Fig 1: Automatic Transaxle Assembly Replacement Components With Torque Specifications [12/2012 - 08/2016] (1 Of 4)
| *1 | AIR CLEANER CAP SUB-ASSEMBLY | *2 | AIR CLEANER CASE |
| *3 | COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY | *4 | NO. 1 ENGINE COVER SUB-ASSEMBLY |
| *5 | WINDSHIELD WIPER ARM AND BLADE ASSEMBLY LH | *6 | WINDSHIELD WIPER ARM AND BLADE ASSEMBLY RH |
| *7 | WINDSHIELD WIPER ARM COVER | *8 | AIR CLEANER FILTER ELEMENT |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

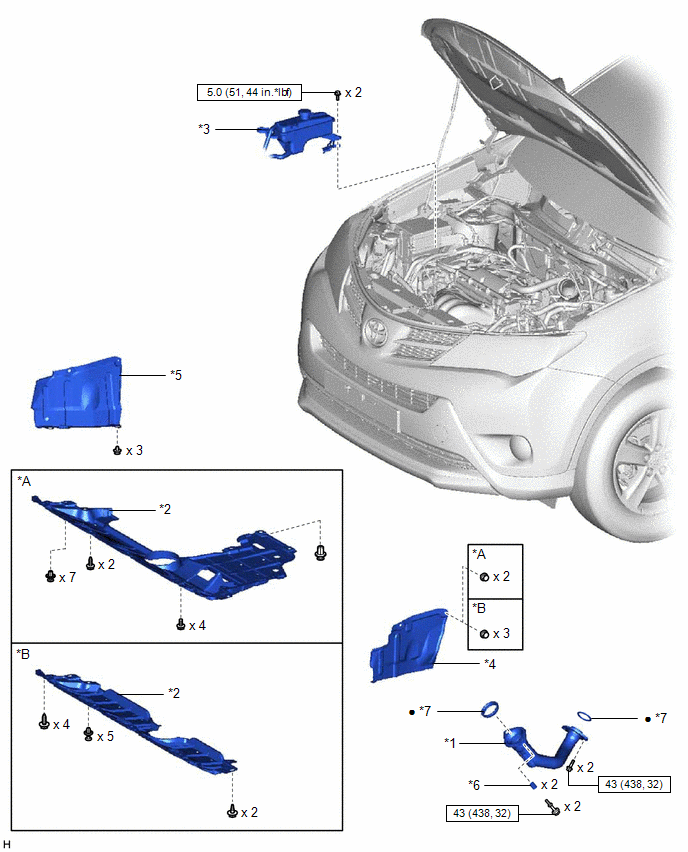

Fig 1: Automatic Transaxle Assembly Replacement Components With Torque Specifications [12/2012 - 08/2016] (2 Of 4)
| *A | for Full Cover Type | *B | for Half Cover Type |
| *1 | FRONT EXHAUST PIPE SUB-ASSEMBLY | *2 | NO. 1 ENGINE UNDER COVER |
| *3 | RADIATOR RESERVOIR ASSEMBLY | *4 | REAR ENGINE UNDER COVER LH |
| *5 | REAR ENGINE UNDER COVER RH | *6 | COMPRESSION SPRING |
| *7 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

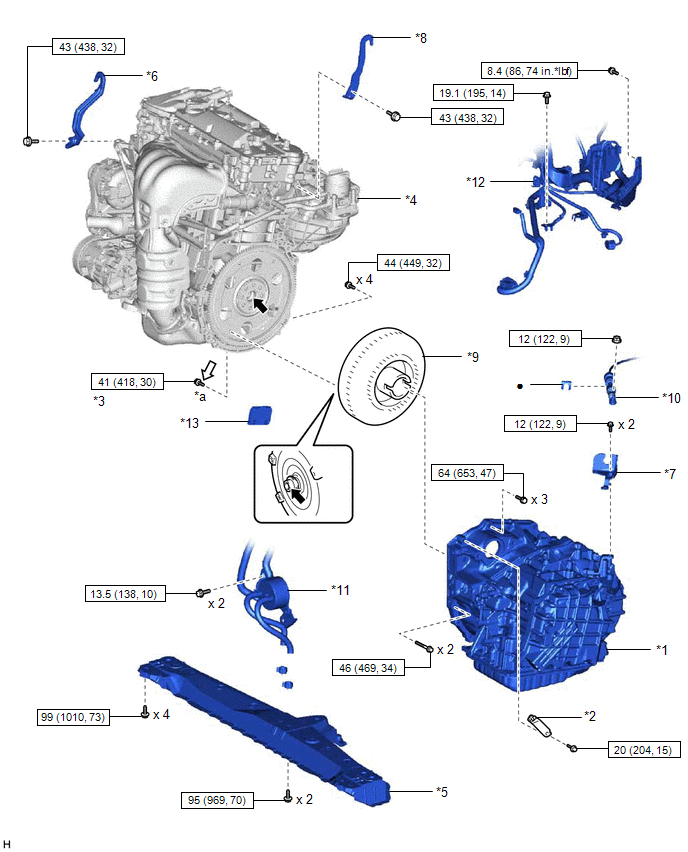

Fig 1: Automatic Transaxle Assembly Replacement Components With Torque Specifications [12/2012 - 08/2016] (3 Of 4)
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | BREATHER HOSE BRACKET |
| *3 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT | *4 | ENGINE ASSEMBLY |
| *5 | FRONT CROSS MEMBER SUB-ASSEMBLY | *6 | NO. 1 ENGINE HANGER |
| *7 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *8 | NO. 2 ENGINE HANGER |
| *9 | TORQUE CONVERTER ASSEMBLY | *10 | TRANSMISSION CONTROL CABLE ASSEMBLY |
| *11 | TRANSMISSION OIL COOLER | *12 | WIRE HARNESS |
| *13 | FLYWHEEL HOUSING UNDER COVER | - | - |
| *a | BLACK: x 1 SILVER: x 5 |
- | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Clutch spline grease | Toyota Genuine Adhesive 1324 | ||
| * | Precoated part | - | - |

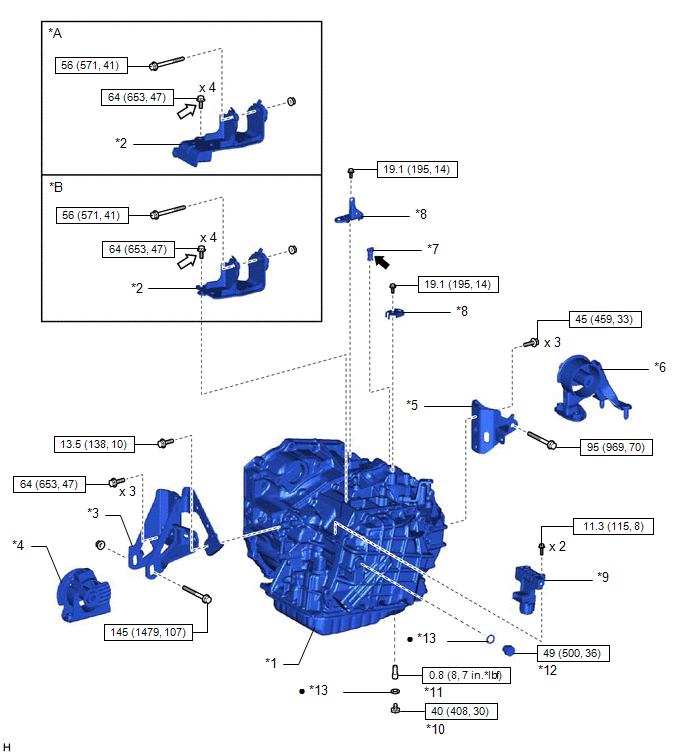

Fig 1: Automatic Transaxle Assembly Replacement Components With Torque Specifications [12/2012 - 08/2016] (4 Of 4)
| *A | A Type | *B | B Type |
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | ENGINE MOUNTING BRACKET LH |
| *3 | FRONT ENGINE MOUNTING BRACKET | *4 | FRONT ENGINE MOUNTING INSULATOR |
| *5 | REAR ENGINE MOUNTING BRACKET | *6 | REAR ENGINE MOUNTING INSULATOR |
| *7 | TRANSMISSION CASE PLUG ASSEMBLY | *8 | WIRE HARNESS CLAMP BRACKET |
| *9 | WIRING HARNESS CONNECTOR | *10 | OVERFLOW PLUG |
| *11 | NO. 1 TRANSMISSION OIL FILLER TUBE | *12 | REFILL PLUG |
| *13 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | Toyota Genuine Adhesive 1324 | ||
| * | Precoated part | - | - |
