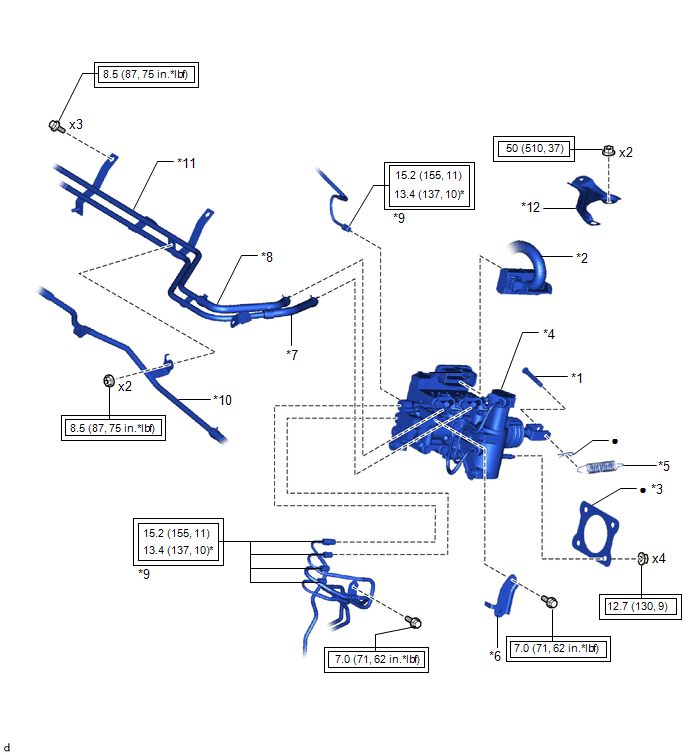

| Callout |
Description |
Callout |
Description |
| *1 |
PUSH ROD PIN |
*2 |
MOTOR COMPARTMENT MAIN WIRE |
| *3 |
BRAKE BOOSTER GASKET |
*4 |
BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY |
| *5 |
BRAKE PEDAL RETURN SPRING |
*6 |
NO. 1 BRAKE TUBE CLAMP BRACKET |
| *7 |
NO. 1 RESERVOIR HOSE |
*8 |
NO. 2 RESERVOIR HOSE |
| *9 |
BRAKE TUBE |
*10 |
NO. 1 BRAKE ACTUATOR TUBE |
| *11 |
RESERVOIR TUBE |
*12 |
FRONT FENDER APRON REAR EXTENSION LH |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) |
* |
For use with union nut wrench |
| • |
Non-reusable part |
 |
Lithium soap base glycol grease |
