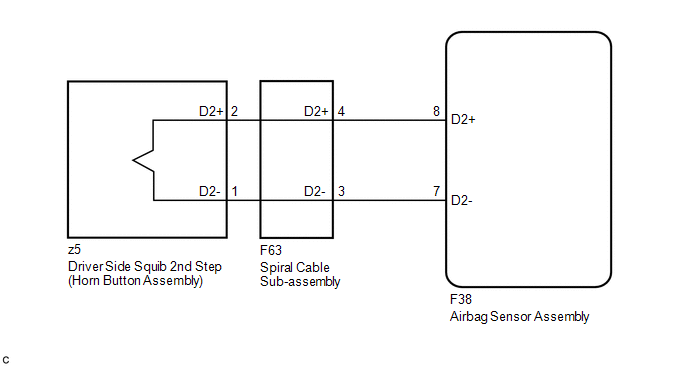

DTC B1810/53: Short in Driver Side Squib 2nd Step Circuit; DTC B1811/53: Open in Driver Side Squib 2nd Step Circuit; DTC B1812/53: Short to GND in Driver Side Squib 2nd Step Circuit; DTC B1813/53: Short to B+ in Driver Side Squib 2nd Step Circuit [02/2014 - ]: Wiring Diagram

GTY448354Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
