Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

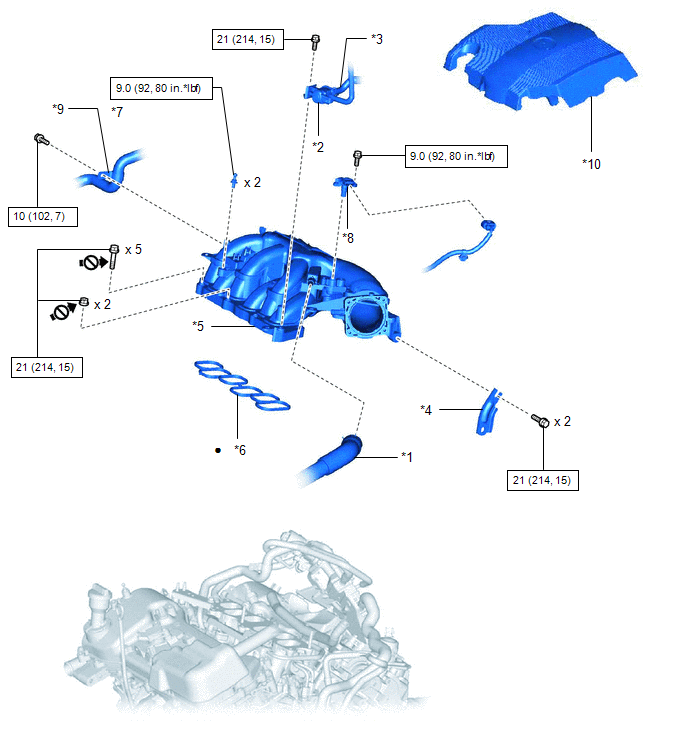

| Callout | Description | Callout | Description |
| *1 | VENTILATION HOSE | *2 | PURGE VALVE (PURGE VSV) |
| *3 | NO. 1 FUEL VAPOR FEED HOSE | *4 | NO. 2 SURGE TANK STAY |
| *5 | INTAKE AIR SURGE TANK ASSEMBLY | *6 | AIR SURGE TANK TO INTAKE MANIFOLD GASKET |
| *7 | NO. 1 V-BANK COVER BRACKET | *8 | E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR) |
| *9 | WATER HOSE CLAMP | *10 | V-BANK COVER SUB-ASSEMBLY |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants (to the threaded parts) | - | - |

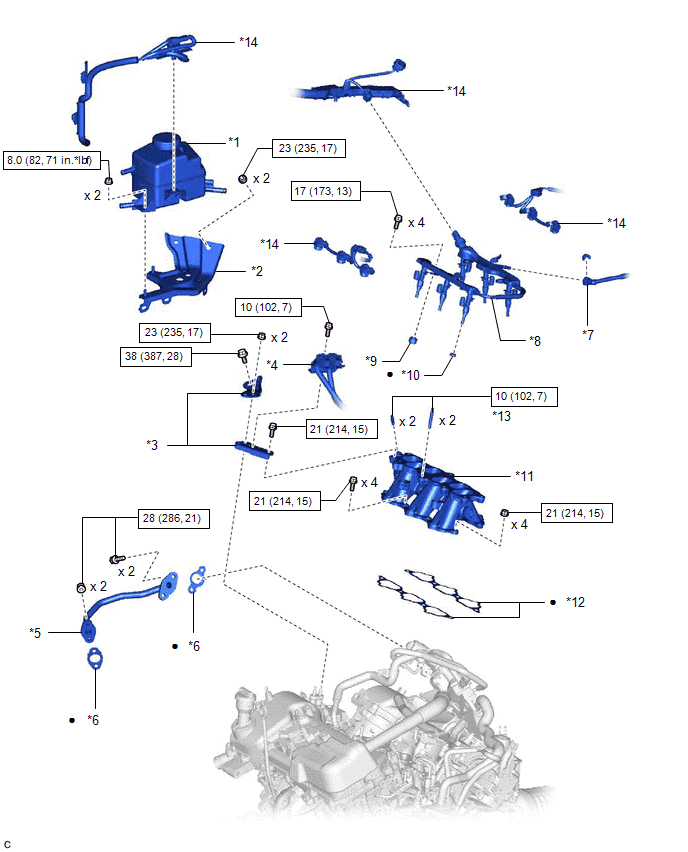

| Callout | Description | Callout | Description |
| *1 | BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY | *2 | RESERVOIR BRACKET |
| *3 | NO. 2 ENGINE MOUNTING STAY RH | *4 | WIRE HARNESS CLAMP BRACKET |
| *5 | NO. 2 EGR PIPE | *6 | NO. 2 EGR PIPE GASKET |
| *7 | FUEL TUBE SUB-ASSEMBLY | *8 | FUEL DELIVERY PIPE WITH SENSOR ASSEMBLY |
| *9 | NO. 1 DELIVERY PIPE SPACER | *10 | INJECTOR VIBRATION INSULATOR |
| *11 | INTAKE MANIFOLD | *12 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET |
| *13 | STUD BOLT | *14 | ENGINE WIRE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
