Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

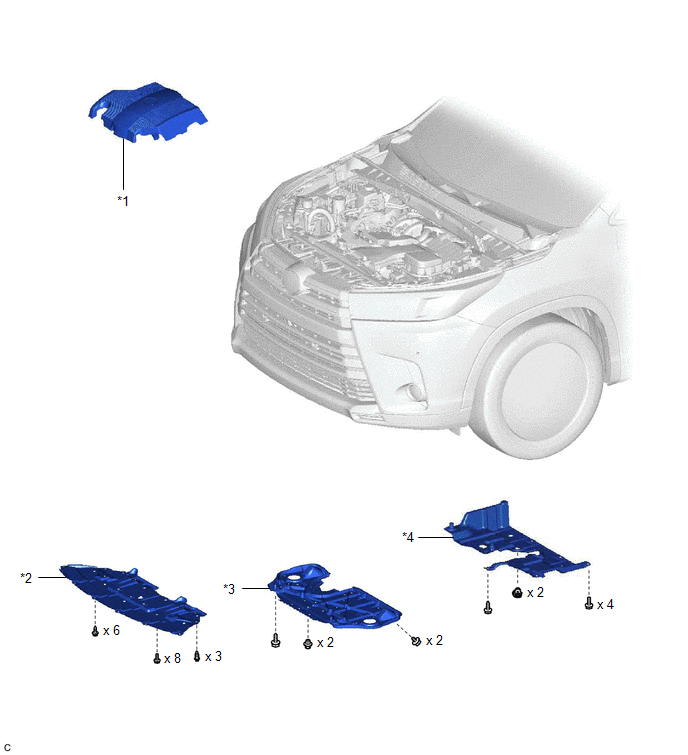

| Callout | Description | Callout | Description |
| *1 | V-BANK COVER SUB-ASSEMBLY | *2 | NO. 1 ENGINE UNDER COVER |
| *3 | NO. 2 ENGINE UNDER COVER | *4 | FRONT FLOOR COVER LH |

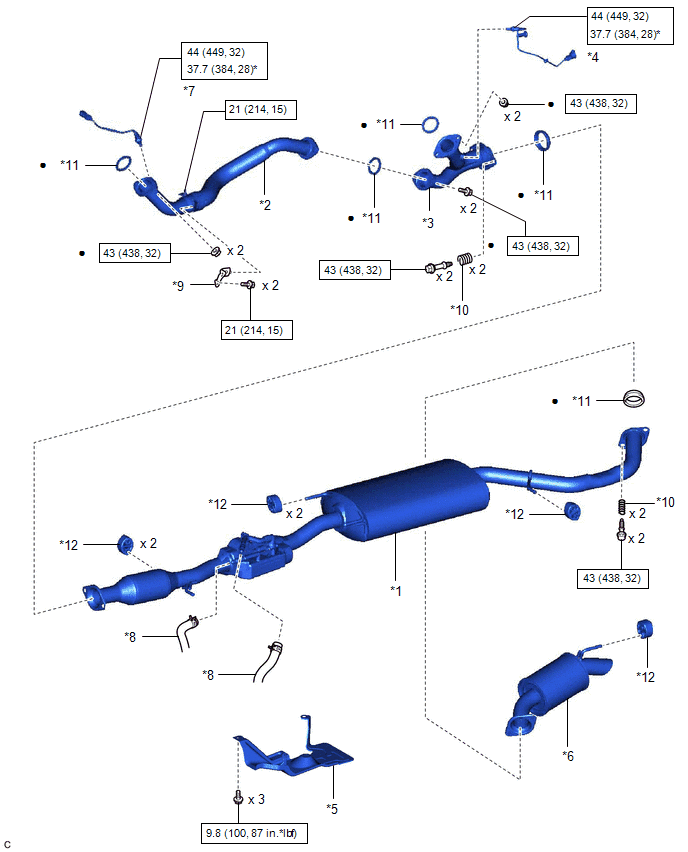

Fig 1: Exhaust Pipe & Catalytic Converter Replacement Components With Torque Specifications (2 Of 2)
| Callout | Description | Callout | Description |
| *1 | CENTER EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *2 | FRONT EXHAUST PIPE ASSEMBLY |
| *3 | FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY | *4 | HEATED OXYGEN SENSOR (for Bank 1) |
| *5 | HEATER COVER | *6 | TAIL EXHAUST PIPE ASSEMBLY |
| *7 | HEATED OXYGEN SENSOR (for Bank 2) | *8 | HEATER WATER HOSE |
| *9 | EXHAUST PIPE SUPPORT BRACKET | *10 | COMPRESSION SPRING |
| *11 | GASKET | *12 | EXHAUST PIPE SUPPORT |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
