Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

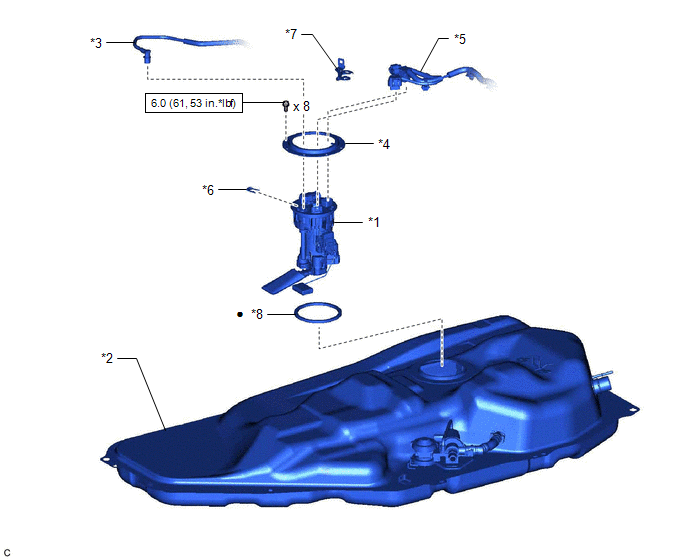

| Callout | Description | Callout | Description |
| *1 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *2 | FUEL TANK ASSEMBLY |
| *3 | FUEL TANK MAIN TUBE SUB-ASSEMBLY | *4 | FUEL TANK VENT TUBE SET PLATE |
| *5 | FUEL TANK WIRE | *6 | TUBE JOINT CLIP |
| *7 | SUCTION TUBE SUPPORT PLATE | *8 | FUEL SUCTION TUBE SET GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

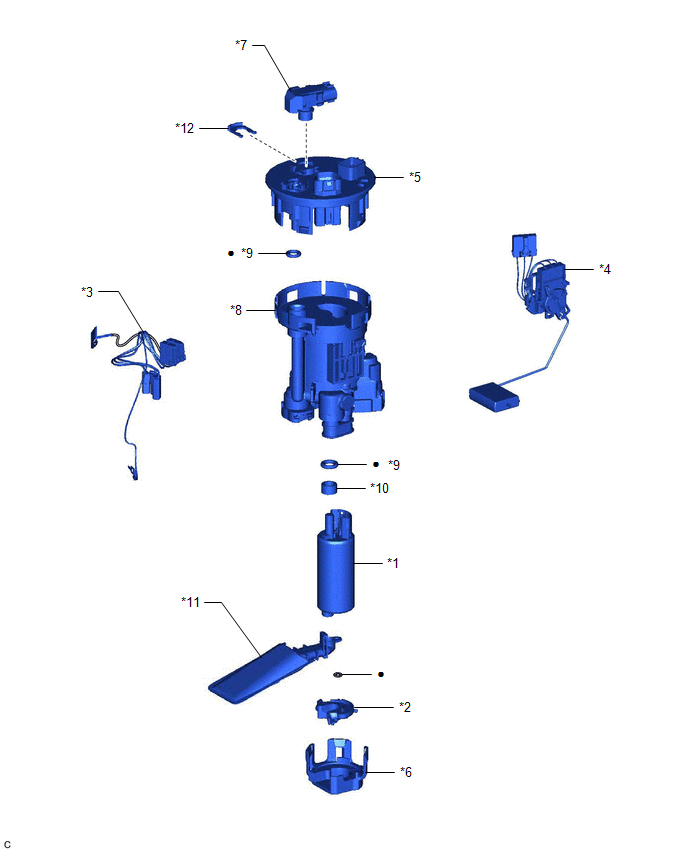

| *1 | FUEL PUMP | *2 | FUEL PUMP CUSHION RUBBER |
| *3 | FUEL PUMP HARNESS | *4 | FUEL SENDER GAUGE ASSEMBLY |
| *5 | FUEL SUCTION PLATE SUB-ASSEMBLY | *6 | NO. 2 FUEL SUCTION SUPPORT |
| *7 | FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR ASSEMBLY) | *8 | FUEL FILTER ASSEMBLY |
| *9 | O-RING | *10 | FUEL PUMP SPACER |
| *11 | FUEL PUMP FILTER | *12 | TUBE JOINT CLIP |
| • | Non-reusable part | - | - |
