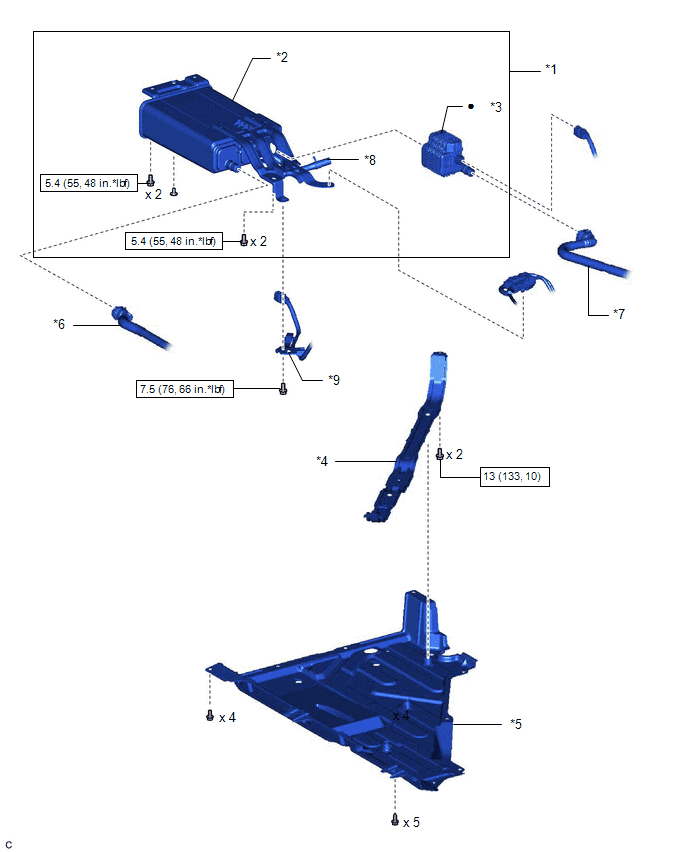

Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
| *1 | CANISTER (CHARCOAL CANISTER ASSEMBLY) | *2 | CHARCOAL CANISTER SUB-ASSEMBLY |
| *3 | CHARCOAL CANISTER LEAK DETECTION PUMP SUB-ASSEMBLY | *4 | REAR ENGINE SERVICE COVER ASSEMBLY |
| *5 | FRONT CENTER FLOOR COVER | *6 | FUEL TANK VENT HOSE SUB-ASSEMBLY |
| *7 | AIR LINE TUBE | *8 | PURGE LINE HOSE |
| *9 | WIRE HARNESS CLAMP BRACKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
