Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
| *1 | OUTER COWL TOP PANEL SUB-ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

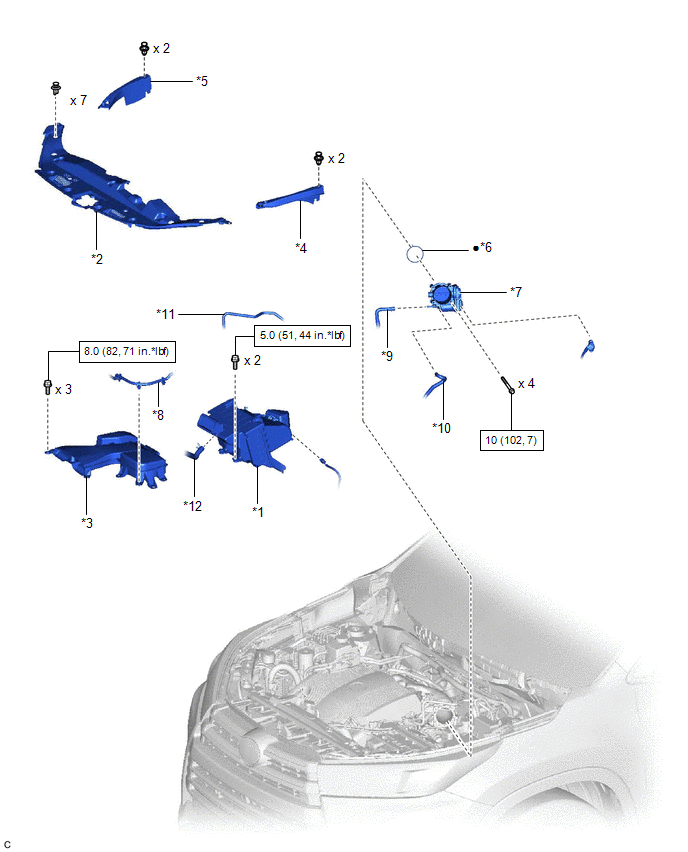

| Callout | Description | Callout | Description |
| *1 | AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE | *2 | COOL AIR INTAKE DUCT SEAL |
| *3 | INLET AIR CLEANER ASSEMBLY | *4 | RADIATOR SIDE DEFLECTOR SEAL LH |
| *5 | RADIATOR SIDE SEAL RH | *6 | THROTTLE BODY GASKET |
| *7 | THROTTLE BODY WITH MOTOR ASSEMBLY | *8 | INVERTER DRAIN HOSE |
| *9 | NO. 2 WATER BY-PASS HOSE | *10 | NO. 3 WATER BY-PASS HOSE |
| *11 | FUEL VAPOR FEED HOSE ASSEMBLY | *12 | NO. 2 VENTILATION HOSE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
