Parts Location [11/2016 - ]: Illustration

WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

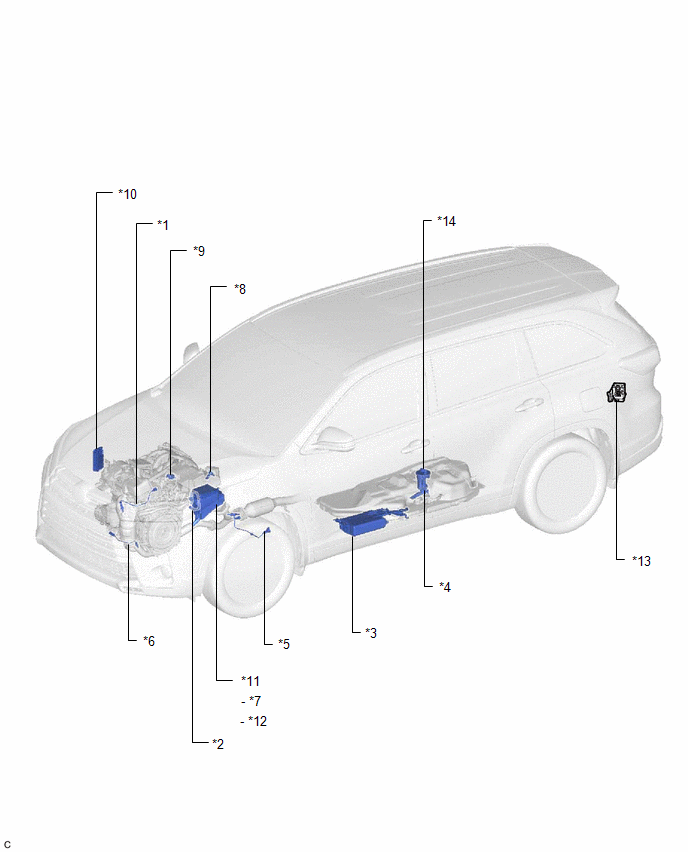

Fig 1: SFI System Components Location (1 Of 4)
GTY693462Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 AIR FUEL RATIO SENSOR (Bank 2 Sensor 1) *2 AIR FUEL RATIO SENSOR (Bank 1 Senor 1)
*3 CANISTER (CHARCOAL CANISTER ASSEMBLY) *4 FUEL PUMP (for Low Pressure Side)
*5 HEATED OXYGEN SENSOR (Bank 1 Sensor 2) *6 HEATED OXYGEN SENSOR (Bank 2 Sensor 2)
*7 SEMICONDUCTOR PWR INTEGRATION ECU *8 MASS AIR FLOW METER SUB-ASSEMBLY
*9 PURGE VALVE (PURGE VSV) *10 ECM
*11 NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY *12 DINJ RELAY
*13 FUEL PUMP CONTROL ECU *14 FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR ASSEMBLY)

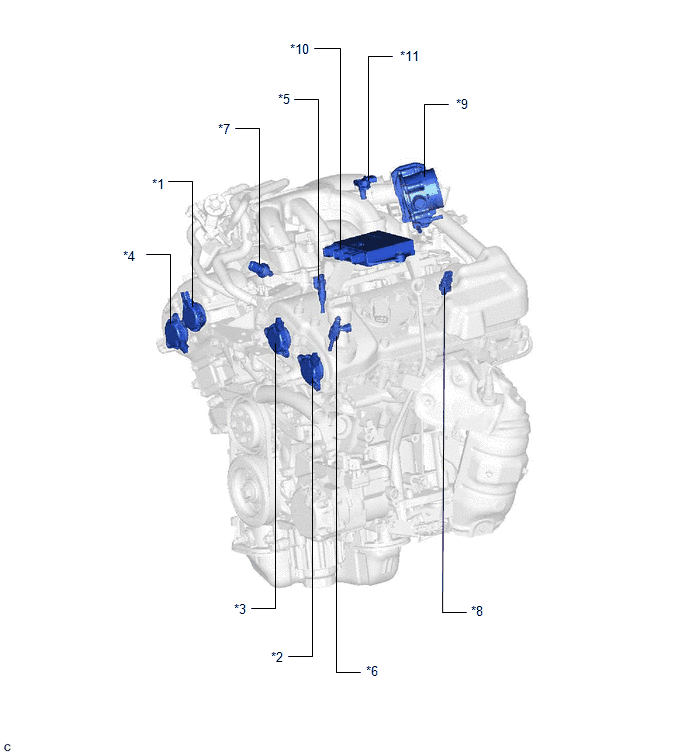

Fig 1: SFI System Components Location (2 Of 4)
GTY718309Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 1) *2 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 2)
*3 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 2) *4 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 1)
*5 FUEL INJECTOR ASSEMBLY (for Port Injection) *6 FUEL INJECTOR ASSEMBLY (for Direct Injection)
*7 FUEL PRESSURE SENSOR (for Low Pressure Side) *8 FUEL PRESSURE SENSOR (for High Pressure Side)
*9 THROTTLE BODY WITH MOTOR ASSEMBLY *10 INJECTOR DRIVER (EDU)
*11 MANIFOLD ABSOLUTE PRESSURE SENSOR - -

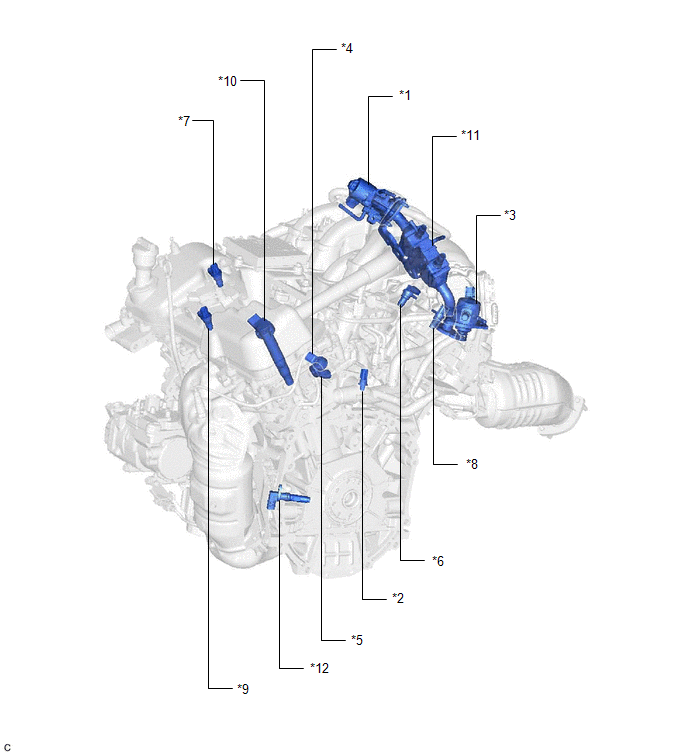

Fig 1: SFI System Components Location (3 Of 4)
GTY725253Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 EGR VALVE ASSEMBLY *2 ENGINE COOLANT TEMPERATURE SENSOR
*3 FUEL PUMP ASSEMBLY (for High Pressure Side) *4 KNOCK CONTROL SENSOR (Bank 1)
*5 KNOCK CONTROL SENSOR (Bank 2) *6 VVT SENSOR (for Intake Camshaft of Bank 1)
*7 VVT SENSOR (for Intake Camshaft of Bank 2) *8 VVT SENSOR (for Exhaust Camshaft of Bank 1)
*9 VVT SENSOR (for Exhaust Camshaft of Bank 2) *10 IGNITION COIL ASSEMBLY
*11 EGR COOLER ASSEMBLY *12 CRANKSHAFT POSITION SENSOR

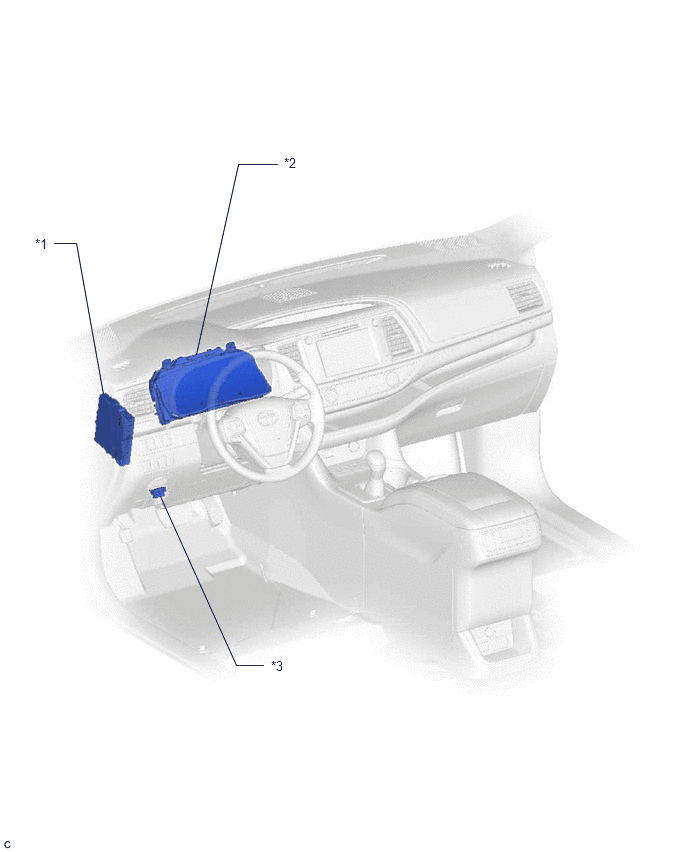

Fig 1: SFI System Components Location (4 Of 4)
GTY687767Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 HYBRID VEHICLE CONTROL ECU ASSEMBLY *2 COMBINATION METER ASSEMBLY
*3 DLC3 - -
