Components [02/2014 - 11/2016]: Illustration

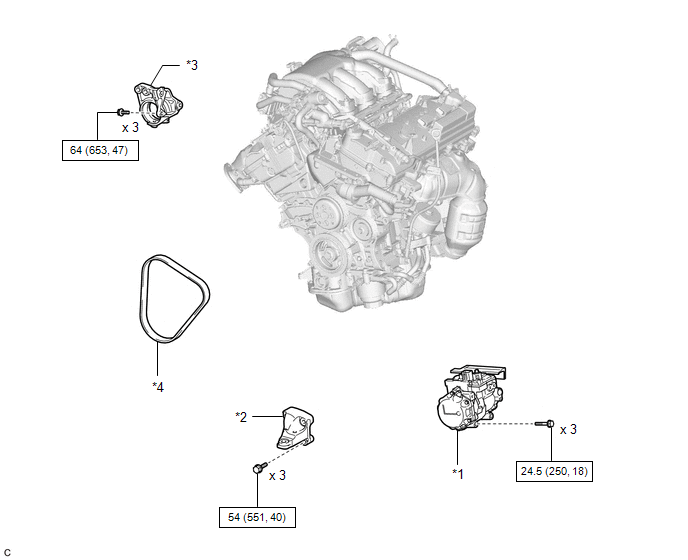

| Callout | Description | Callout | Description |
| *1 | COMPRESSOR WITH MOTOR ASSEMBLY | *2 | ENGINE MOUNTING BRACKET RH |
| *3 | REAR ENGINE MOUNTING BRACKET | *4 | V-RIBBED BELT |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

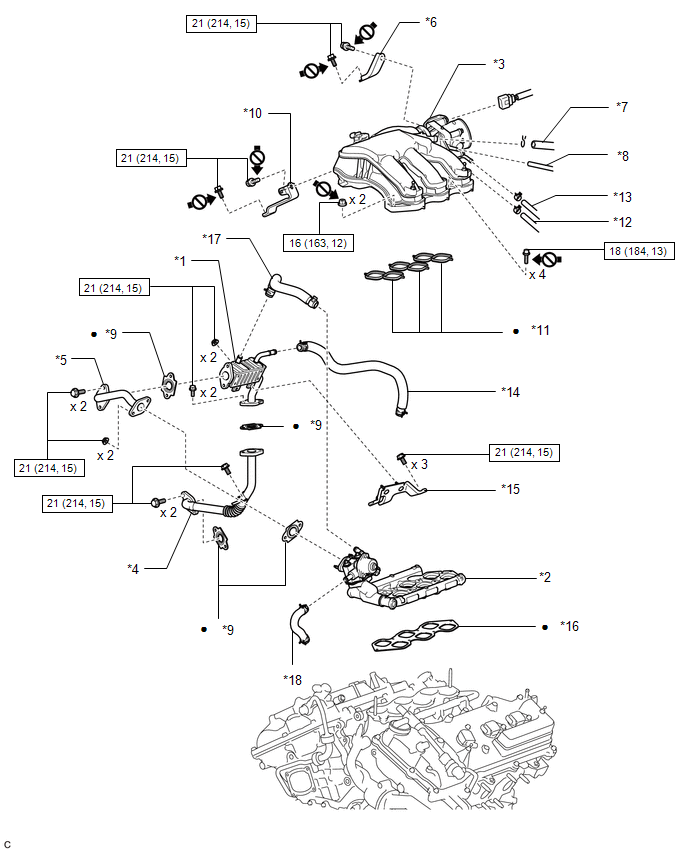

| Callout | Description | Callout | Description |
| *1 | EGR COOLER ASSEMBLY | *2 | EGR DELIVERY CHAMBER |
| *3 | INTAKE AIR SURGE TANK ASSEMBLY | *4 | NO. 1 EGR PIPE |
| *5 | NO. 2 EGR PIPE | *6 | THROTTLE BODY BRACKET |
| *7 | VENTILATION HOSE | *8 | FUEL VAPOR FEED HOSE |
| *9 | GASKET | *10 | NO. 1 SURGE TANK STAY |
| *11 | INTAKE AIR SURGE TANK GASKET | *12 | NO. 3 WATER BY-PASS HOSE |
| *13 | NO. 2 WATER BY-PASS HOSE | *14 | NO. 6 WATER BY-PASS HOSE |
| *15 | NO. 1 EGR COOLER BRACKET | *16 | NO. 2 INTAKE MANIFOLD GASKET |
| *17 | NO. 7 WATER BY-PASS HOSE | *18 | NO. 8 WATER BY-PASS HOSE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants (to the threaded parts) | - | - |

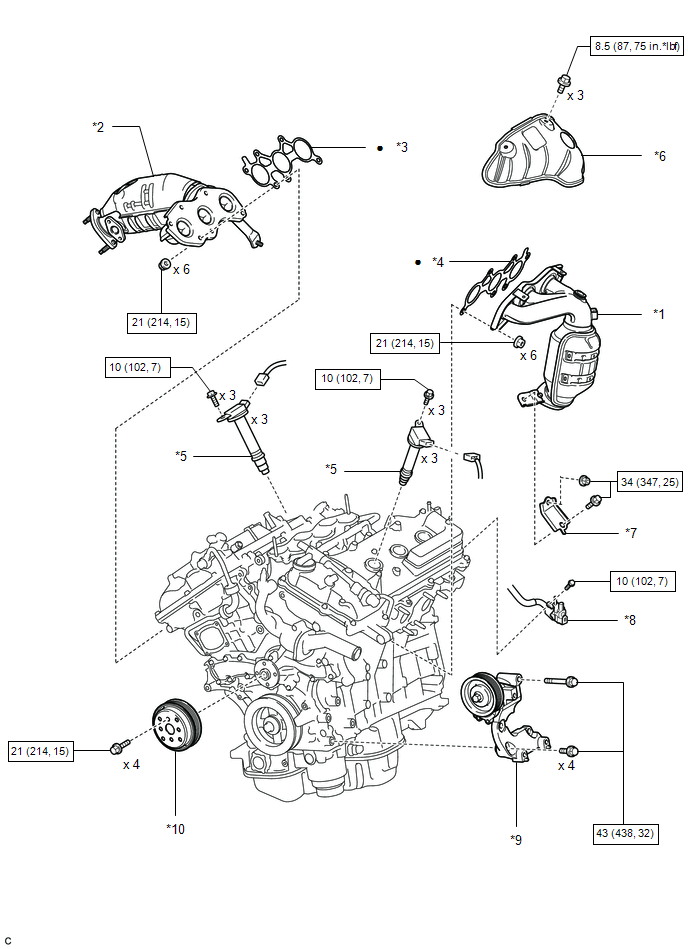

| Callout | Description | Callout | Description |
| *1 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) | *2 | EXHAUST MANIFOLD SUB-ASSEMBLY RH (TWC: Front Catalyst) |
| *3 | EXHAUST MANIFOLD TO HEAD GASKET | *4 | EXHAUST MANIFOLD TO HEAD GASKET LH |
| *5 | IGNITION COIL ASSEMBLY | *6 | NO. 2 EXHAUST MANIFOLD HEAT INSULATOR |
| *7 | NO. 2 MANIFOLD STAY | *8 | PURGE VALVE (PURGE VSV) |
| *9 | V-RIBBED BELT TENSIONER ASSEMBLY | *10 | WATER PUMP PULLEY |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

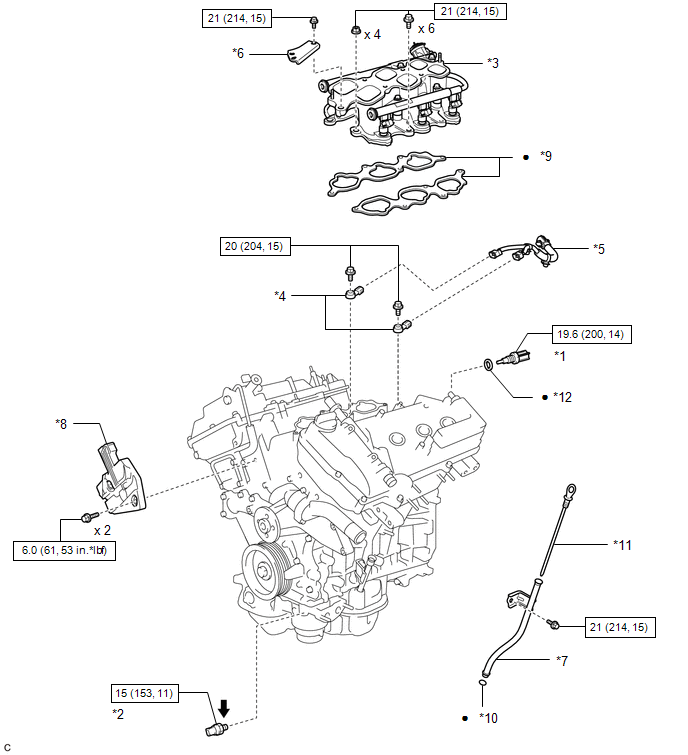

| Callout | Description | Callout | Description |
| *1 | ENGINE COOLANT TEMPERATURE SENSOR | *2 | ENGINE OIL PRESSURE SWITCH ASSEMBLY |
| *3 | INTAKE MANIFOLD | *4 | KNOCK CONTROL SENSOR |
| *5 | KNOCK CONTROL SENSOR WIRE | *6 | NO. 2 ENGINE MOUNTING STAY RH (for Intake Manifold Side) |
| *7 | NO. 2 ENGINE OIL LEVEL DIPSTICK GUIDE | *8 | NO. 2 TIMING GEAR COVER |
| *9 | INTAKE MANIFOLD TO HEAD GASKET | *10 | O-RING |
| *11 | ENGINE OIL LEVEL DIPSTICK | *12 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1344 | * | Precoated part |

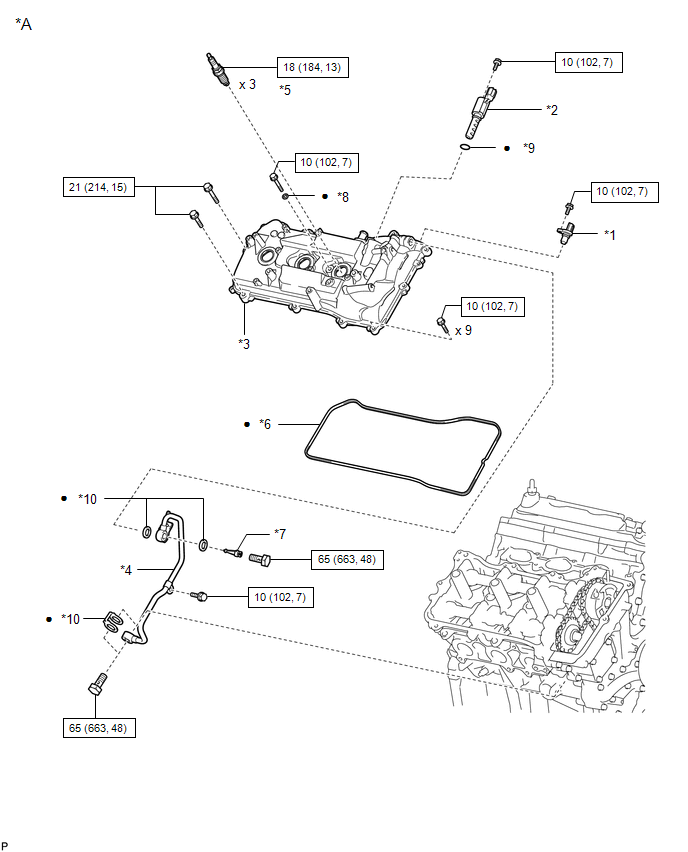

| Callout | Description | Callout | Description |
| *A | for Bank 1 | - | - |
| *1 | CAMSHAFT POSITION SENSOR | *2 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY |
| *3 | CYLINDER HEAD COVER SUB-ASSEMBLY | *4 | OIL PIPE |
| *5 | SPARK PLUG | *6 | CYLINDER HEAD COVER GASKET |
| *7 | OIL CONTROL VALVE FILTER RH | *8 | SEAL WASHER |
| *9 | O-RING | *10 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

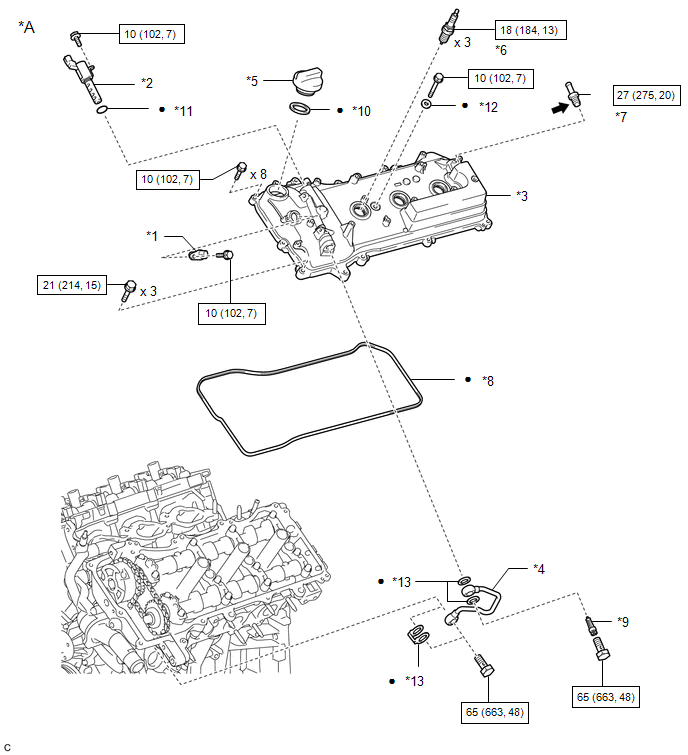

| Callout | Description | Callout | Description |
| *A | for Bank 2 | - | - |
| *1 | CAMSHAFT POSITION SENSOR | *2 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY |
| *3 | CYLINDER HEAD COVER SUB-ASSEMBLY LH | *4 | NO. 1 OIL PIPE |
| *5 | OIL FILLER CAP SUB-ASSEMBLY | *6 | SPARK PLUG |
| *7 | PCV VALVE (VENTILATION VALVE SUB-ASSEMBLY) | *8 | NO. 2 CYLINDER HEAD COVER GASKET |
| *9 | OIL CONTROL VALVE FILTER LH | *10 | OIL FILLER CAP GASKET |
| *11 | O-RING | *12 | SEAL WASHER |
| *13 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |

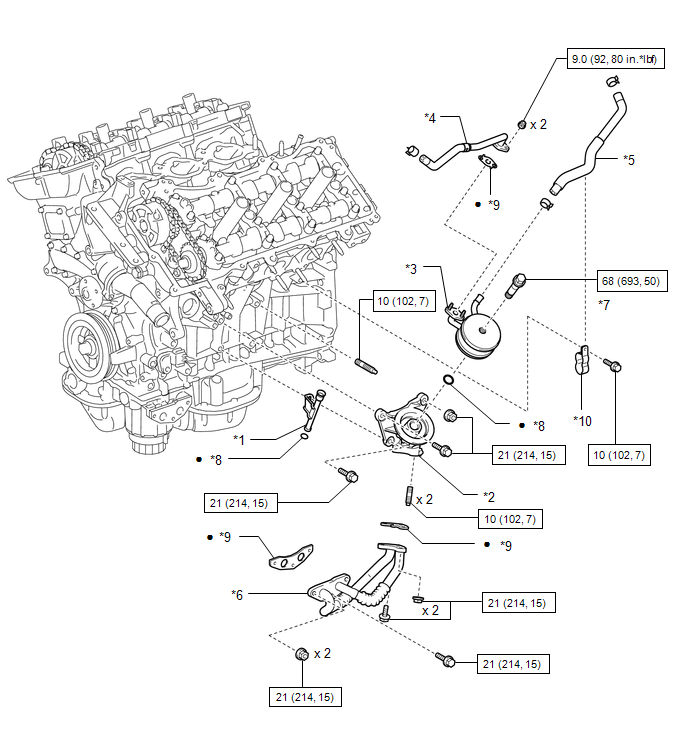

| Callout | Description | Callout | Description |
| *1 | ENGINE OIL LEVEL DIPSTICK GUIDE | *2 | NO. 1 OIL COOLER BRACKET |
| *3 | OIL COOLER ASSEMBLY | *4 | WATER BY-PASS PIPE SUB-ASSEMBLY |
| *5 | NO. 4 WATER BY-PASS HOSE | *6 | OIL COOLER PIPE |
| *7 | OIL COOLER UNION BOLT | *8 | O-RING |
| *9 | GASKET | *10 | HOSE CLAMP |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

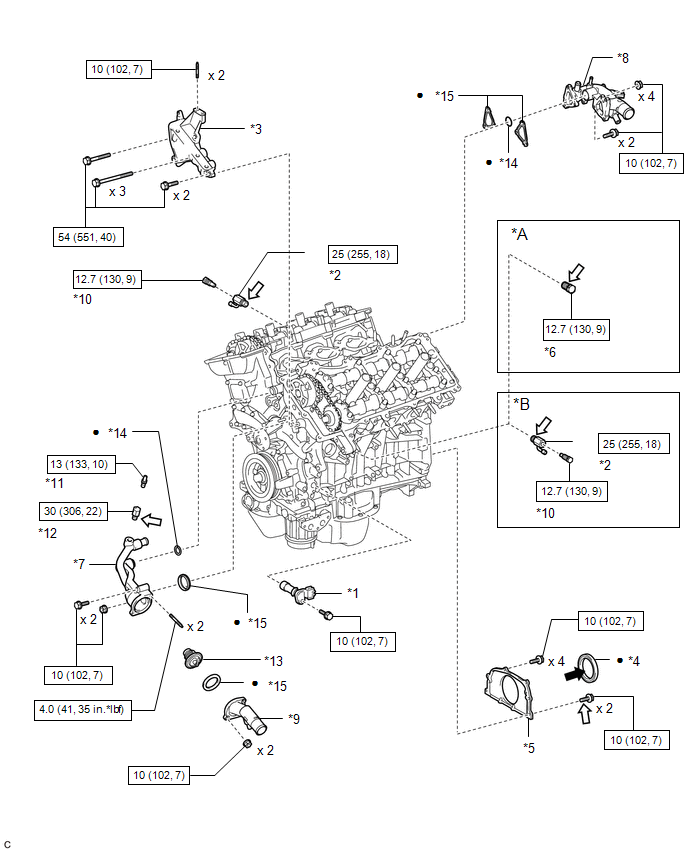

| Callout | Description | Callout | Description |
| *A | w/ Taper Screw Plug | *B | w/o Taper Screw Plug |
| *1 | CRANKSHAFT POSITION SENSOR | *2 | CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY |
| *3 | NO. 1 FRONT ENGINE MOUNTING BRACKET LH | *4 | REAR ENGINE OIL SEAL |
| *5 | REAR ENGINE OIL SEAL RETAINER | *6 | TAPER SCREW PLUG |
| *7 | WATER INLET HOUSING | *8 | WATER OUTLET |
| *9 | WATER INLET | *10 | CYLINDER BLOCK WATER DRAIN COCK PLUG |
| *11 | DRAIN COCK PLUG | *12 | DRAIN COCK ASSEMBLY |
| *13 | THERMOSTAT | *14 | O-RING |
| *15 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP Grease | Adhesive 1324 | ||
| * | Precoated part | - | - |

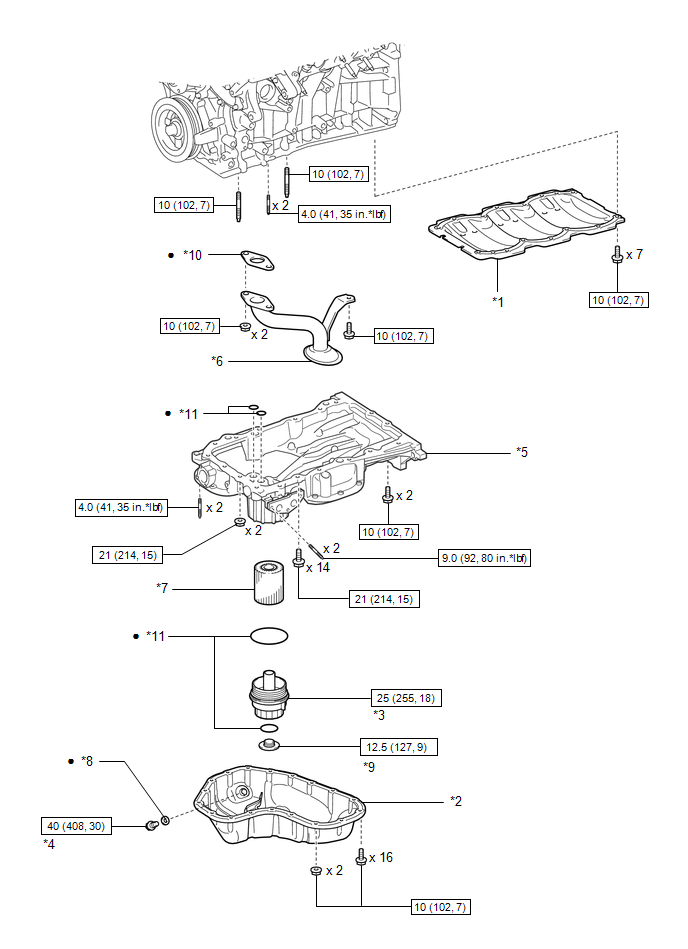

| Callout | Description | Callout | Description |
| *1 | NO. 1 OIL PAN BAFFLE PLATE | *2 | NO. 2 OIL PAN SUB-ASSEMBLY |
| *3 | OIL FILTER CAP ASSEMBLY | *4 | OIL PAN DRAIN PLUG |
| *5 | OIL PAN SUB-ASSEMBLY | *6 | OIL STRAINER SUB-ASSEMBLY |
| *7 | OIL FILTER ELEMENT | *8 | OIL PAN DRAIN PLUG GASKET |
| *9 | DRAIN PLUG | *10 | GASKET |
| *11 | O-RING | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

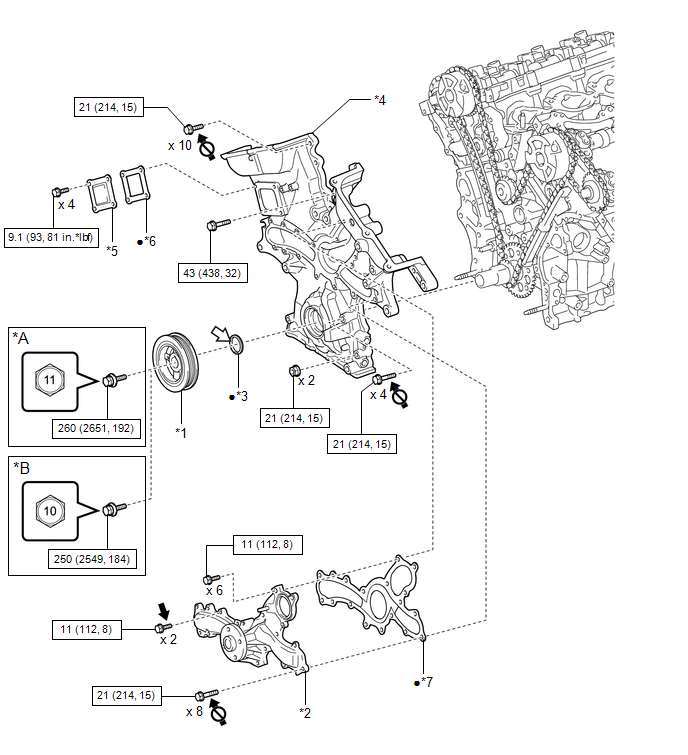

| Callout | Description | Callout | Description |
| *A | Type A | *B | Type B |
| *1 | CRANKSHAFT PULLEY | *2 | ENGINE WATER PUMP ASSEMBLY |
| *3 | TIMING CHAIN CASE OIL SEAL | *4 | TIMING CHAIN COVER SUB-ASSEMBLY |
| *5 | TIMING CHAIN COVER PLATE | *6 | TIMING CHAIN COVER PLATE GASKET |
| *7 | WATER PUMP GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1344 | MP Grease | ||
| Do not apply lubricants to the threaded parts | * | Precoated part |

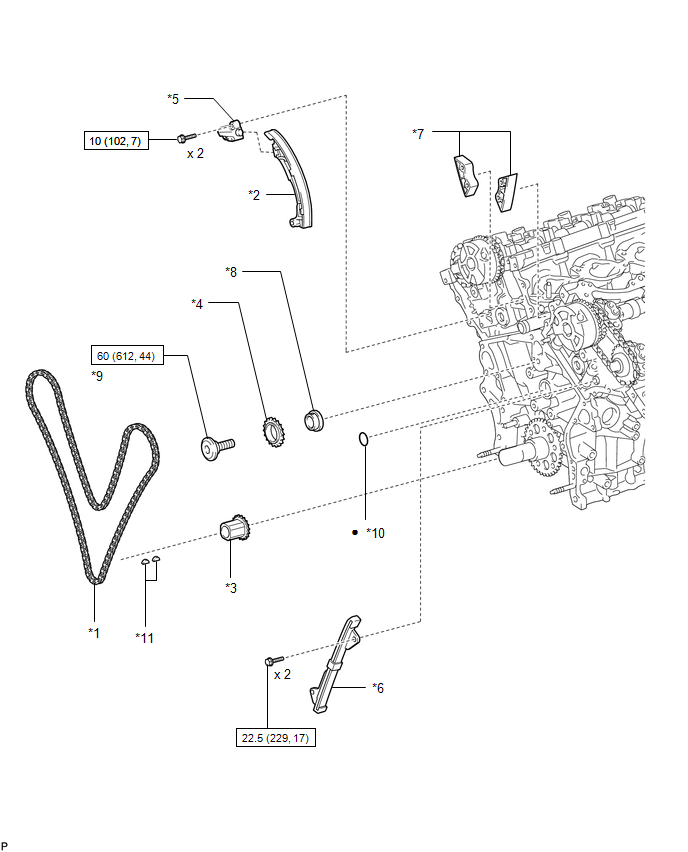

| Callout | Description | Callout | Description |
| *1 | CHAIN SUB-ASSEMBLY | *2 | CHAIN TENSIONER SLIPPER |
| *3 | CRANKSHAFT TIMING SPROCKET | *4 | IDLE SPROCKET ASSEMBLY |
| *5 | NO. 1 CHAIN TENSIONER ASSEMBLY | *6 | NO. 1 CHAIN VIBRATION DAMPER |
| *7 | NO. 2 CHAIN VIBRATION DAMPER | *8 | NO. 1 IDLE GEAR SHAFT |
| *9 | NO. 2 IDLE GEAR SHAFT | *10 | GASKET |
| *11 | PULLEY SET KEY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

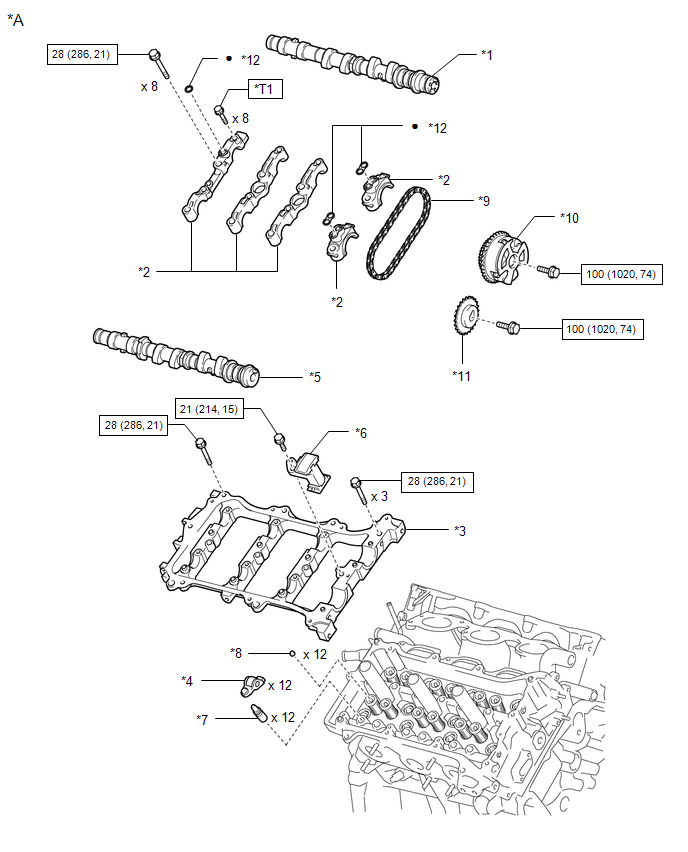

| Callout | Description | Callout | Description |
| *A | for Bank 1 | - | - |
| *1 | CAMSHAFT | *2 | CAMSHAFT BEARING CAP |
| *3 | CAMSHAFT HOUSING SUB-ASSEMBLY RH | *4 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY |
| *5 | NO. 2 CAMSHAFT | *6 | NO. 2 CHAIN TENSIONER ASSEMBLY |
| *7 | VALVE LASH ADJUSTER ASSEMBLY | *8 | VALVE STEM CAP |
| *9 | NO. 2 CHAIN SUB-ASSEMBLY | *10 | CAMSHAFT TIMING GEAR ASSEMBLY |
| *11 | CAMSHAFT TIMING SPROCKET | *12 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 10 (102, 7) 2nd: 16 (163, 12) |
- | - |

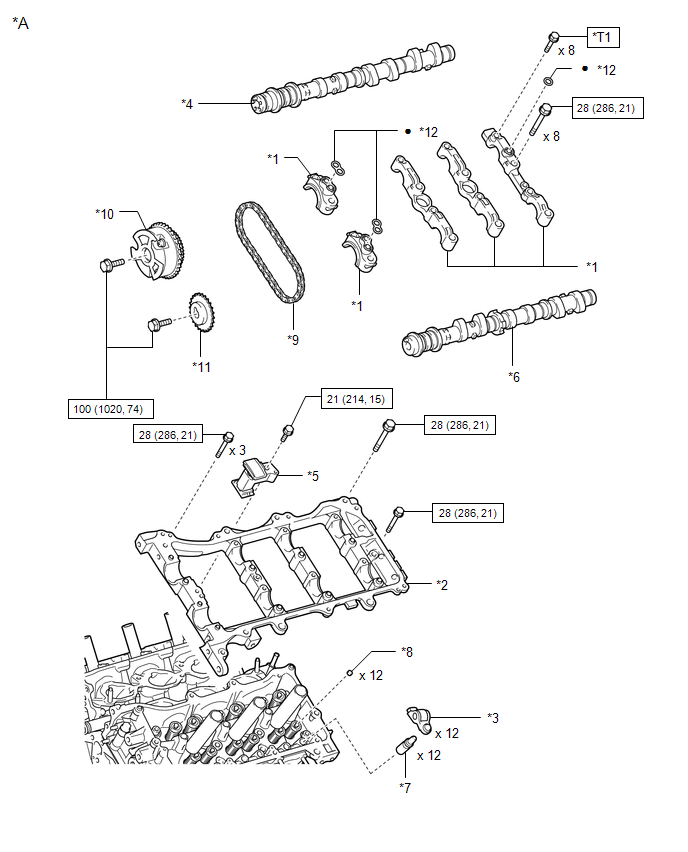

| Callout | Description | Callout | Description |
| *A | for Bank 2 | - | - |
| *1 | CAMSHAFT BEARING CAP | *2 | CAMSHAFT HOUSING SUB-ASSEMBLY LH |
| *3 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | *4 | NO. 3 CAMSHAFT |
| *5 | NO. 3 CHAIN TENSIONER ASSEMBLY | *6 | NO. 4 CAMSHAFT |
| *7 | VALVE LASH ADJUSTER ASSEMBLY | *8 | VALVE STEM CAP |
| *9 | NO. 2 CHAIN SUB-ASSEMBLY | *10 | CAMSHAFT TIMING GEAR ASSEMBLY |
| *11 | CAMSHAFT TIMING SPROCKET | *12 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 10 (102, 7) 2nd: 16 (163, 12) |
- | - |

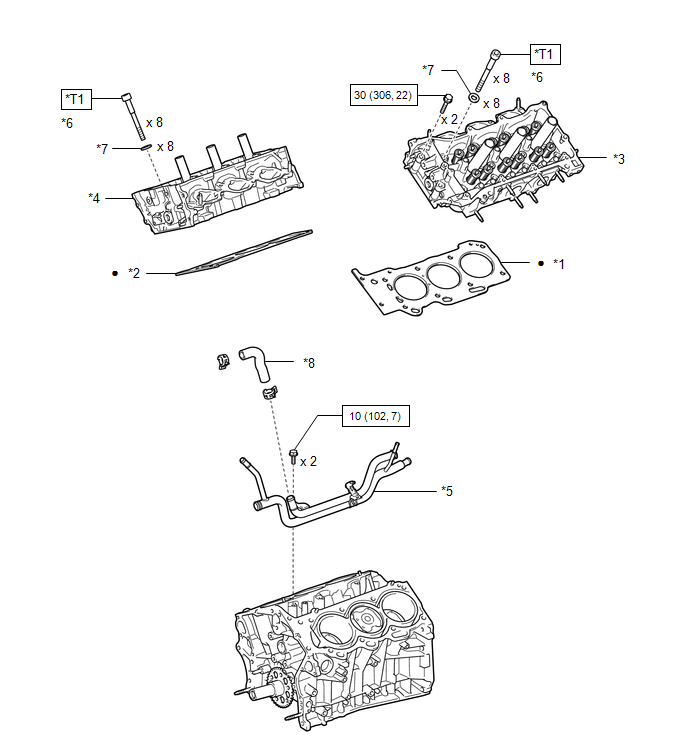

| Callout | Description | Callout | Description |
| *1 | CYLINDER HEAD GASKET LH | *2 | CYLINDER HEAD GASKET RH |
| *3 | CYLINDER HEAD SUB-ASSEMBLY LH | *4 | CYLINDER HEAD SUB-ASSEMBLY RH |
| *5 | WATER INLET PIPE | *6 | CYLINDER HEAD SET BOLT |
| *7 | PLATE WASHER | *8 | NO. 1 WATER BY-PASS HOSE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 36 (367, 27) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
