Parts Location [02/2014 - 11/2016]: Illustration

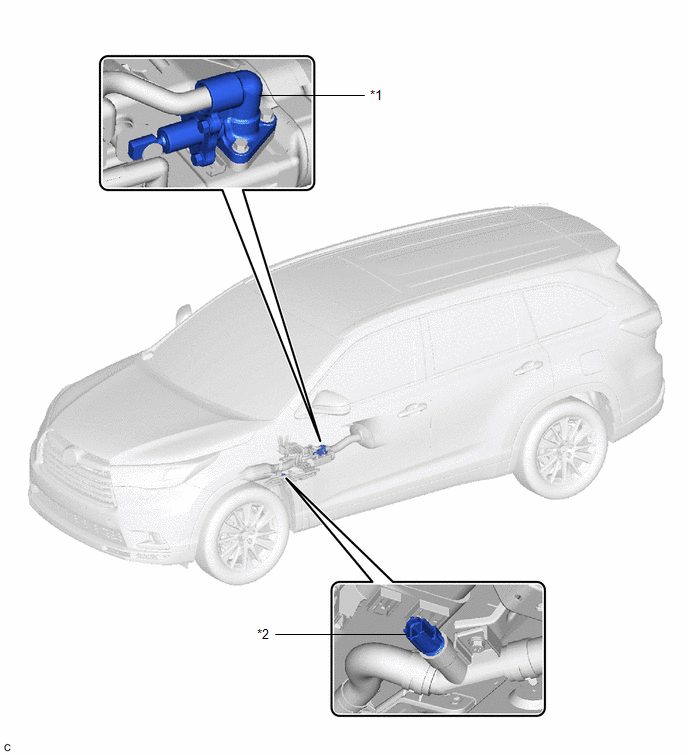

Fig 1: Exhaust Heat Recirculation System Components Location (1 Of 2)
GTY432289Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 EXHAUST PIPE GAS CONTROL ACTUATOR SUB-ASSEMBLY *2 TEMPERATURE SWITCH


Fig 1: Exhaust Heat Recirculation System Components Location (2 Of 2)
GTY435886Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 COMBINATION METER ASSEMBLY - -
