Components [11/2016 - ]: Illustration
| Callout | Description | Callout | Description |
| *1 | FRONT AXLE SHAFT NUT | *2 | FRONT DRIVE SHAFT ASSEMBLY |
| *3 | FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY | *4 | FRONT SPEED SENSOR |
| *5 | FRONT STABILIZER LINK ASSEMBLY | *6 | TIE ROD ASSEMBLY |
| *7 | FRONT AXLE ASSEMBLY | *8 | COTTER PIN |
| *9 | FRONT FLEXIBLE HOSE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | Toyota Body Grease W |

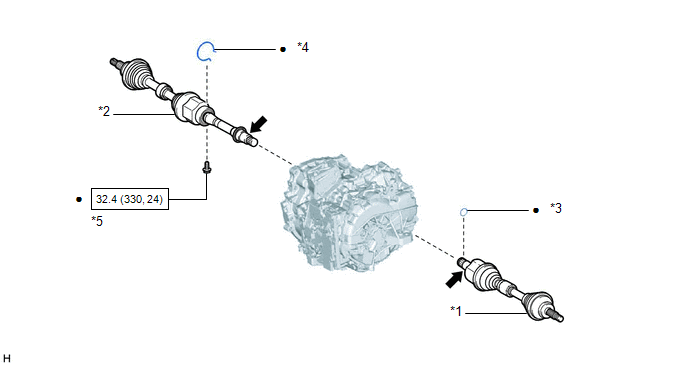

| Callout | Description | Callout | Description |
| *1 | FRONT DRIVE SHAFT ASSEMBLY LH | *2 | FRONT DRIVE SHAFT ASSEMBLY RH |
| *3 | FRONT DRIVE SHAFT HOLE SNAP RING | *4 | BEARING BRACKET HOLE SNAP RING |
| *5 | NO. 1 DRIVE SHAFT BEARING BRACKET SETTING BOLT | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | - | - |

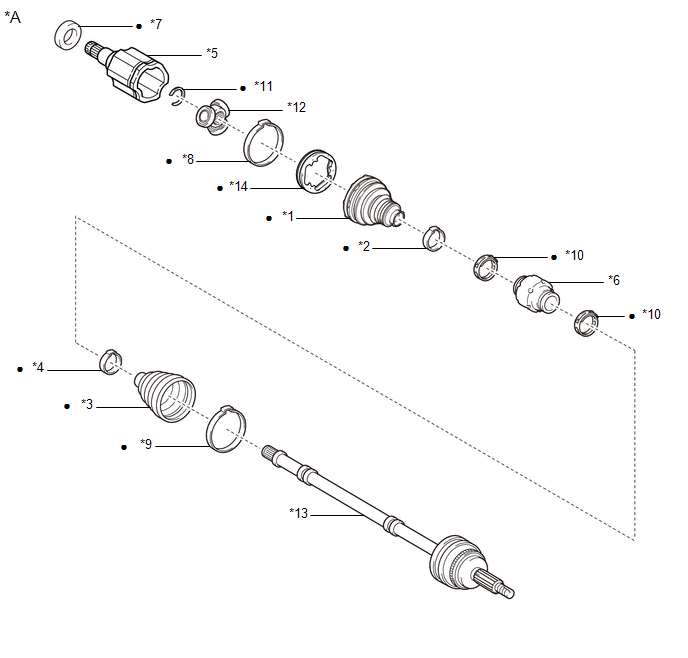

for LH Side
| *A | for LH Side | - | - |
| *1 | FRONT AXLE INBOARD JOINT BOOT | *2 | FRONT AXLE INBOARD JOINT BOOT CLAMP |
| *3 | FRONT AXLE OUTBOARD JOINT BOOT | *4 | FRONT AXLE OUTBOARD JOINT BOOT CLAMP |
| *5 | FRONT DRIVE INBOARD JOINT ASSEMBLY | *6 | FRONT DRIVE SHAFT DAMPER |
| *7 | FRONT DRIVE SHAFT DUST COVER LH | *8 | FRONT NO. 2 AXLE INBOARD JOINT BOOT CLAMP |
| *9 | FRONT NO. 2 AXLE OUTBOARD JOINT BOOT CLAMP | *10 | FRONT DRIVE SHAFT DAMPER CLAMP |
| *11 | SHAFT SNAP RING | *12 | TRIPOD JOINT |
| *13 | FRONT DRIVE OUTBOARD JOINT SHAFT ASSEMBLY | *14 | FRONT AXLE INBOARD JOINT GROMMET |
| • | Non-reusable part | - | - |

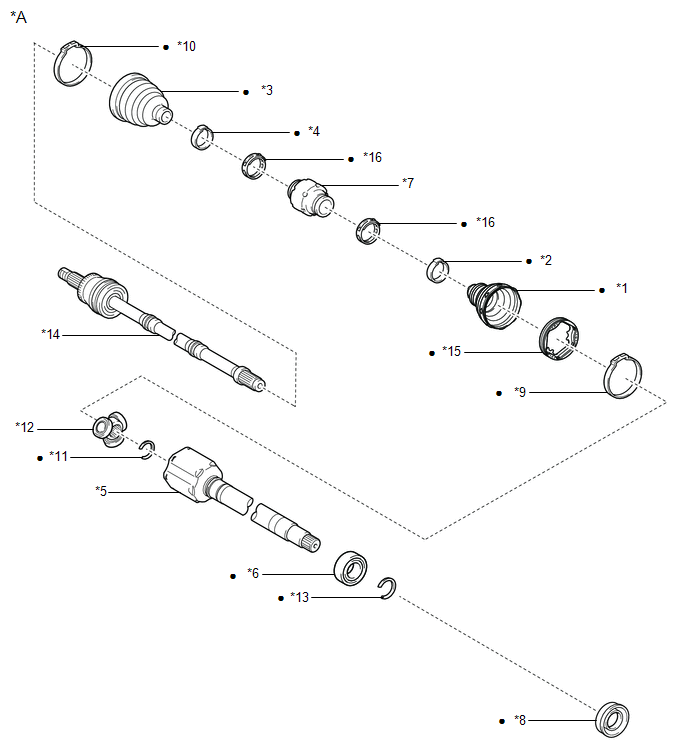

| *A | for RH Side | - | - |
| *1 | FRONT AXLE INBOARD JOINT BOOT | *2 | FRONT AXLE INBOARD JOINT BOOT CLAMP |
| *3 | FRONT AXLE OUTBOARD JOINT BOOT | *4 | FRONT AXLE OUTBOARD JOINT BOOT CLAMP |
| *5 | FRONT DRIVE INBOARD JOINT ASSEMBLY | *6 | FRONT DRIVE SHAFT BEARING |
| *7 | FRONT DRIVE SHAFT DAMPER | *8 | FRONT DRIVE SHAFT DUST COVER RH |
| *9 | FRONT NO. 2 AXLE INBOARD JOINT BOOT CLAMP | *10 | FRONT NO. 2 AXLE OUTBOARD JOINT BOOT CLAMP |
| *11 | SHAFT SNAP RING | *12 | TRIPOD JOINT |
| *13 | DRIVE SHAFT HOLE SNAP RING | *14 | FRONT DRIVE OUTBOARD JOINT SHAFT ASSEMBLY |
| *15 | FRONT AXLE INBOARD JOINT GROMMET | *16 | FRONT DRIVE SHAFT DAMPER CLAMP |
| • | Non-reusable part | - | - |
