Components [02/2014 - ]: Illustration

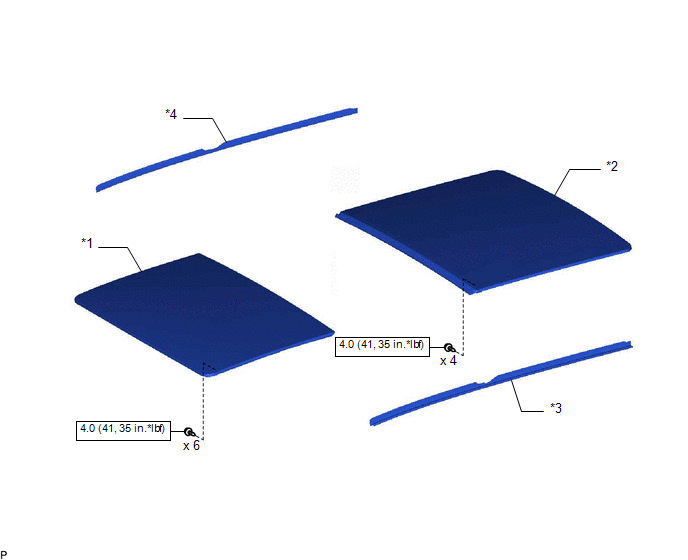

Fig 1: Sliding Roof Housing (For Panoramic Moon Roof) Replacement Components With Torque Specifications (1 Of 3)
GTY450992Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout Description Callout Description
*1 NO. 1 SLIDING ROOF GLASS SUB-ASSEMBLY *2 NO. 2 SLIDING ROOF GLASS SUB-ASSEMBLY
*3 SLIDING ROOF SIDE GARNISH LH *4 SLIDING ROOF SIDE GARNISH RH
N*m (kgf*cm, ft.*lbf): Specified torque - -

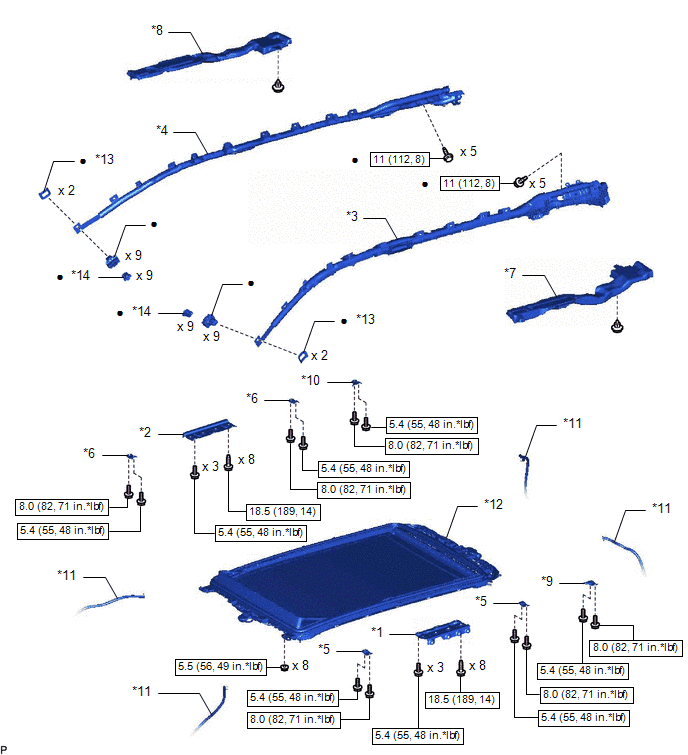

Fig 1: Sliding Roof Housing (For Panoramic Moon Roof) Replacement Components With Torque Specifications (2 Of 3)
GTY448206Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout Description Callout Description
*1 CENTER SLIDING ROOF HOUSING MOUNTING BRACKET LH *2 CENTER SLIDING ROOF HOUSING MOUNTING BRACKET RH
*3 CURTAIN SHIELD AIRBAG ASSEMBLY LH *4 CURTAIN SHIELD AIRBAG ASSEMBLY RH
*5 FRONT SLIDING ROOF HOUSING MOUNTING BRACKET LH *6 FRONT SLIDING ROOF HOUSING MOUNTING BRACKET RH
*7 NO. 1 ROOF SIDE AIR DUCT LH *8 NO. 1 ROOF SIDE AIR DUCT RH
*9 REAR SLIDING ROOF HOUSING MOUNTING BRACKET LH *10 REAR SLIDING ROOF HOUSING MOUNTING BRACKET RH
*11 SLIDING ROOF DRAIN HOSE *12 SLIDING ROOF HOUSING ASSEMBLY
*13 SPACER *14 PIN
N*m (kgf*cm, ft.*lbf): Specified torque • Non-reusable part

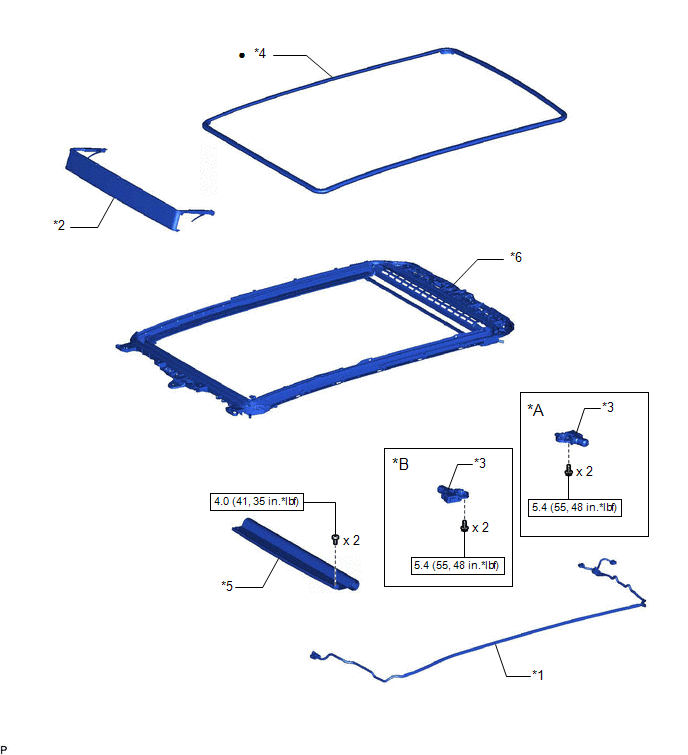

Fig 1: Sliding Roof Housing (For Panoramic Moon Roof) Replacement Components With Torque Specifications (3 Of 3)
GTY711557Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout Description Callout Description
*A for Sliding Roof *B for Roof Sunshade
*1 NO. 2 ROOF WIRE *2 ROOF WIND DEFLECTOR PANEL SUB-ASSEMBLY
*3 SLIDING ROOF DRIVE GEAR ASSEMBLY *4 SLIDING ROOF WEATHERSTRIP
*5 SUNSHADE TRIM SUB-ASSEMBLY *6 SLIDING ROOF HOUSING SUB-ASSEMBLY
N*m (kgf*cm, ft.*lbf): Specified torque • Non-reusable part
