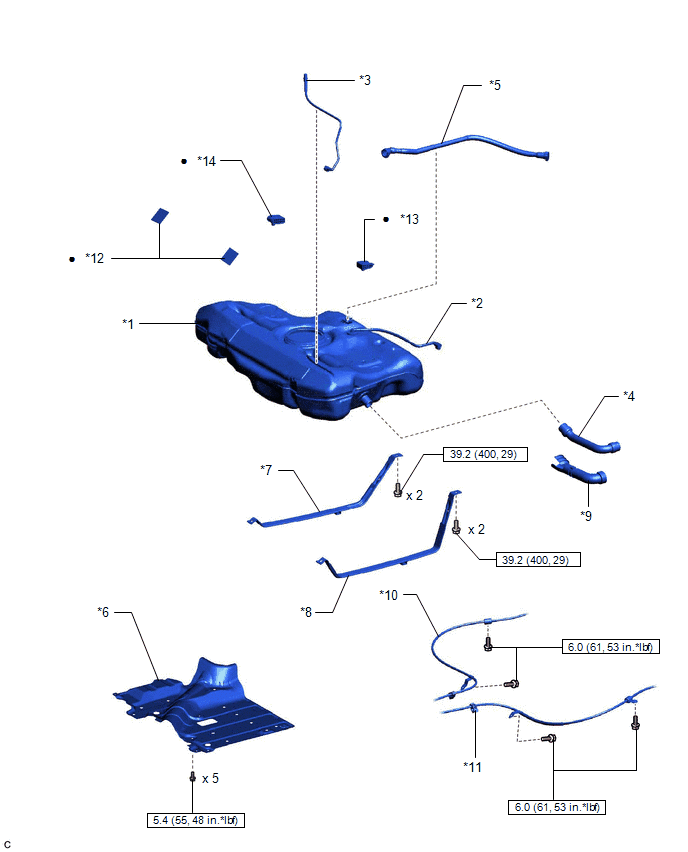

Components [08/2013 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | FUEL TANK ASSEMBLY | *2 | FUEL TANK BREATHER TUBE |
| *3 | FUEL TANK MAIN TUBE SUB-ASSEMBLY | *4 | FUEL TANK TO FILLER PIPE HOSE |
| *5 | FUEL TANK VENT HOSE SUB-ASSEMBLY | *6 | NO. 1 FUEL TANK PROTECTOR |
| *7 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY RH | *8 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY LH |
| *9 | FUEL TANK FILLER PIPE COVER | *10 | NO. 2 PARKING BRAKE CABLE ASSEMBLY |
| *11 | NO. 3 PARKING BRAKE CABLE ASSEMBLY | *12 | NO. 1 FUEL TANK CUSHION |
| *13 | NO. 2 FUEL TANK CUSHION | *14 | NO. 3 FUEL TANK CUSHION |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
