Components [08/2013 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

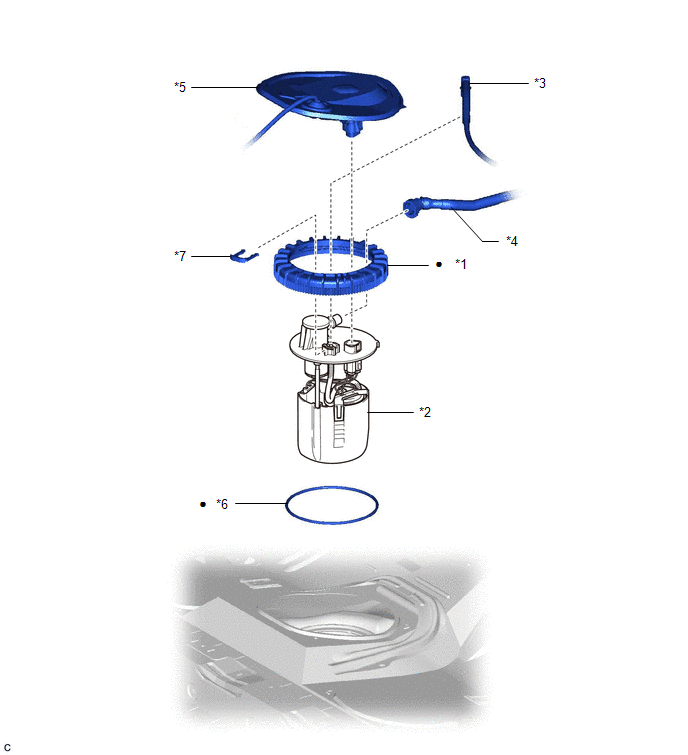

| *1 |
FUEL PUMP GAUGE RETAINER |
*2 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
| *3 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
*4 |
FUEL TANK VENT HOSE SUB-ASSEMBLY |
| *5 |
REAR FLOOR SERVICE HOLE COVER |
*6 |
FUEL SUCTION TUBE SET GASKET |
| *7 |
TUBE JOINT CLIP |
- |
- |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

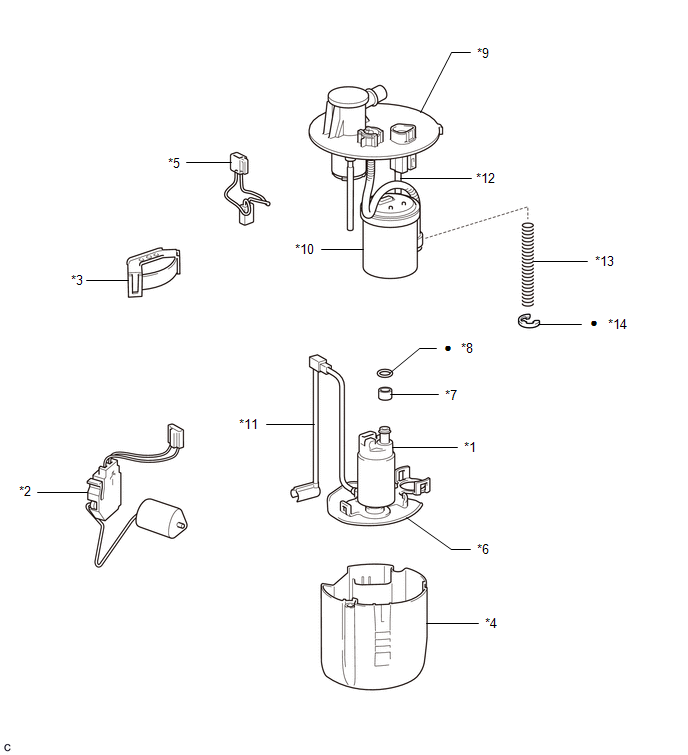

| *1 |
FUEL PUMP |
*2 |
FUEL SENDER GAUGE ASSEMBLY |
| *3 |
NO. 1 FUEL SUCTION SUPPORT |
*4 |
FUEL SUB-TANK |
| *5 |
FUEL PUMP HARNESS |
*6 |
SUCTION FILTER |
| *7 |
FUEL PUMP SPACER |
*8 |
O-RING |
| *9 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
*10 |
FUEL FILTER |
| *11 |
FUEL PUMP FILTER HOSE |
*12 |
FUEL SUCTION PLATE SHAFT |
| *13 |
SPRING |
*14 |
E-RING |
| • |
Non-reusable part |
- |
- |
