Components [08/2013 - 08/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | ENGINE UNDER COVER LH | - | - |
| Callout | Description | Callout | Description |

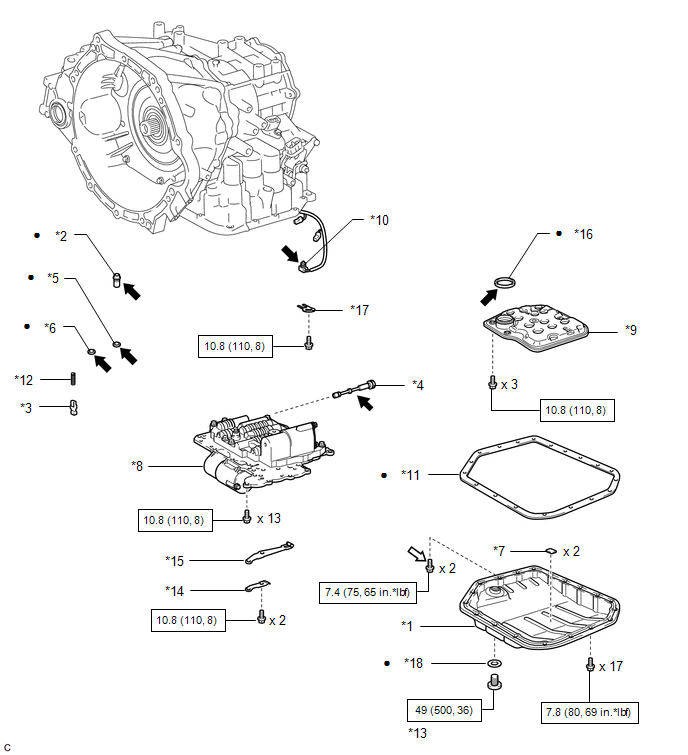

| *1 | AUTOMATIC TRANSAXLE OIL PAN SUB-ASSEMBLY | *2 | BRAKE DRUM GASKET |
| *3 | CHECK BALL BODY | *4 | MANUAL VALVE |
| *5 | TRANSAXLE CASE 2ND BRAKE GASKET | *6 | TRANSAXLE CASE GASKET |
| *7 | TRANSMISSION OIL CLEANER MAGNET | *8 | TRANSMISSION VALVE BODY ASSEMBLY |
| *9 | VALVE BODY OIL STRAINER ASSEMBLY | *10 | ATF TEMPERATURE SENSOR |
| *11 | AUTOMATIC TRANSAXLE OIL PAN GASKET | *12 | CHECK BALL BODY COMPRESSION SPRING |
| *13 | DRAIN PLUG | *14 | MANUAL DETENT SPRING COVER |
| *15 | MANUAL DETENT SPRING SUB-ASSEMBLY | *16 | OIL STRAINER GASKET |
| *17 | TEMPERATURE SENSOR CLAMP | *18 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | Adhesive 1324 | ||
| * | Precoated part | - | - |
| Callout | Description | Callout | Description |

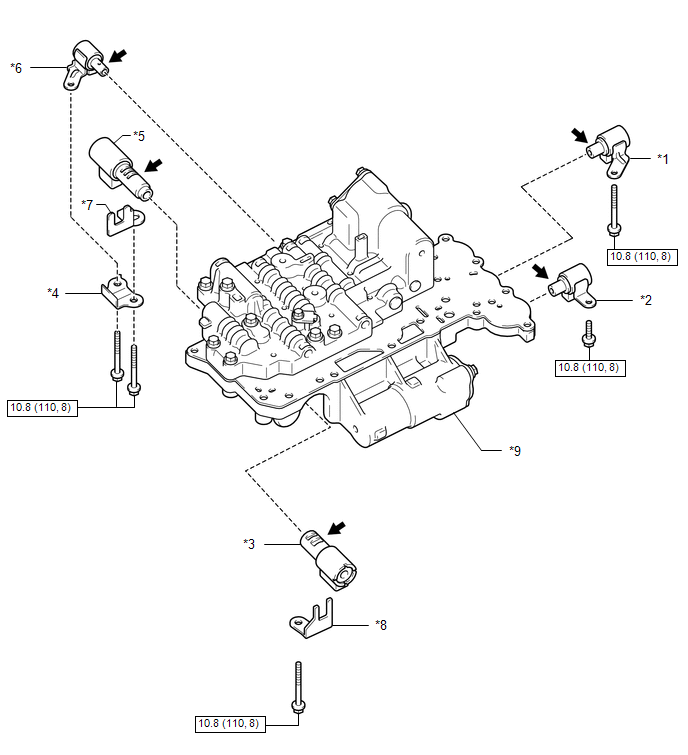

| *1 | SHIFT SOLENOID VALVE S1 | *2 | SHIFT SOLENOID VALVE S2 |
| *3 | SHIFT SOLENOID VALVE SLU | *4 | NO. 3 SOLENOID LOCK PLATE |
| *5 | SHIFT SOLENOID VALVE SLT | *6 | SHIFT SOLENOID VALVE ST |
| *7 | NO. 1 SOLENOID LOCK PLATE | *8 | NO. 2 SOLENOID LOCK PLATE |
| *9 | TRANSMISSION VALVE BODY ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | ATF WS |
