Components [08/2013 - 08/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.

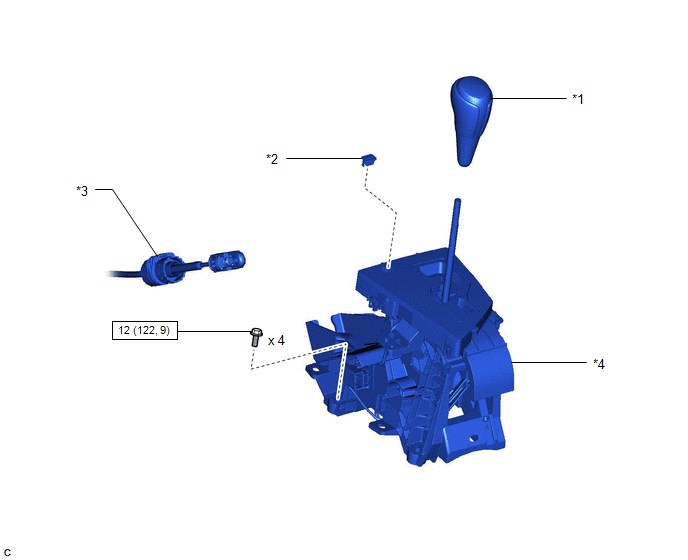

| Callout | Description | Callout | Description |
| *1 | SHIFT LEVER KNOB SUB-ASSEMBLY | *2 | SHIFT LOCK RELEASE BUTTON COVER |
| *3 | TRANSMISSION CONTROL CABLE ASSEMBLY | *4 | TRANSMISSION FLOOR SHIFT ASSEMBLY |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

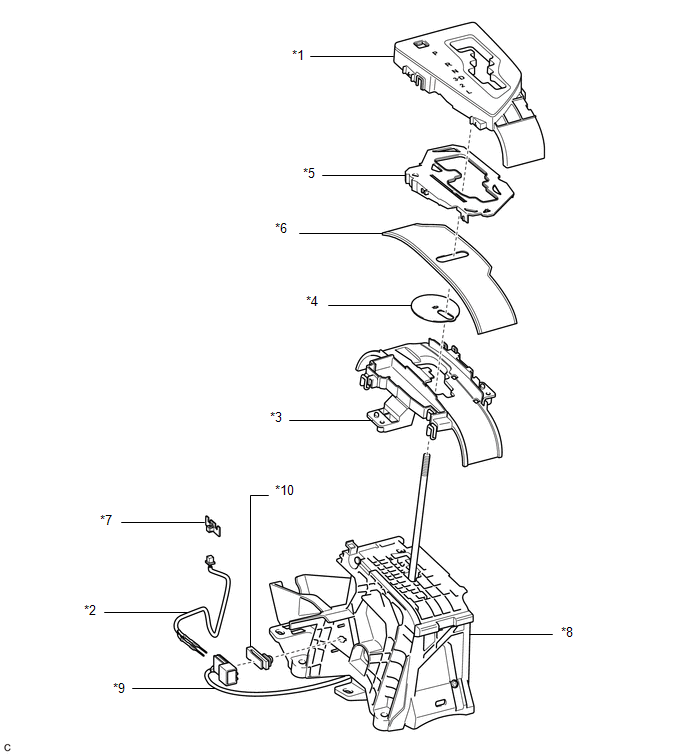

| Callout | Description | Callout | Description |
| *1 | FLOOR SHIFT POSITION INDICATOR HOUSING SUB-ASSEMBLY | *2 | INDICATOR LIGHT WIRE SUB-ASSEMBLY |
| *3 | LOWER POSITION INDICATOR HOUSING | *4 | NO. 2 POSITION INDICATOR SLIDE COVER |
| *5 | POSITION INDICATOR LIGHT GUIDE | *6 | POSITION INDICATOR SLIDE COVER |
| *7 | INDICATOR LIGHT CHIP | *8 | SHIFT LOCK CONTROL UNIT ASSEMBLY |
| *9 | TRANSMISSION CONTROL SWITCH CONNECTOR | *10 | CLAMP |
