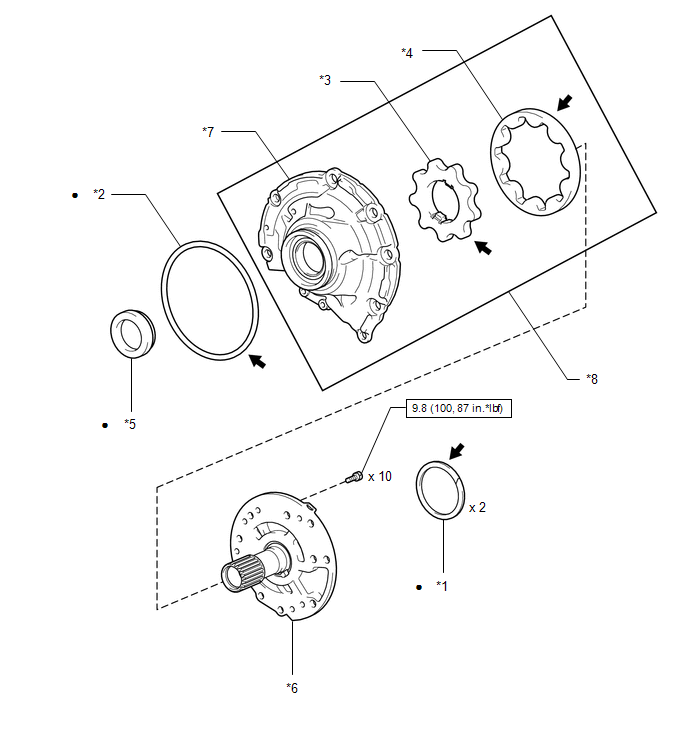

Components [08/2013 - 08/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | CLUTCH DRUM OIL SEAL RING | *2 | FRONT OIL PUMP BODY O-RING |
| *3 | FRONT OIL PUMP DRIVE GEAR | *4 | FRONT OIL PUMP DRIVEN GEAR |
| *5 | FRONT OIL PUMP OIL SEAL | *6 | STATOR SHAFT ASSEMBLY |
| *7 | FRONT OIL PUMP BODY | *8 | FRONT OIL PUMP BODY SUB-ASSEMBLY |
| N*m (kgf*cm, ft.*lbf): Specified torque | ATF WS | ||
| • | Non-reusable part | - | - |
