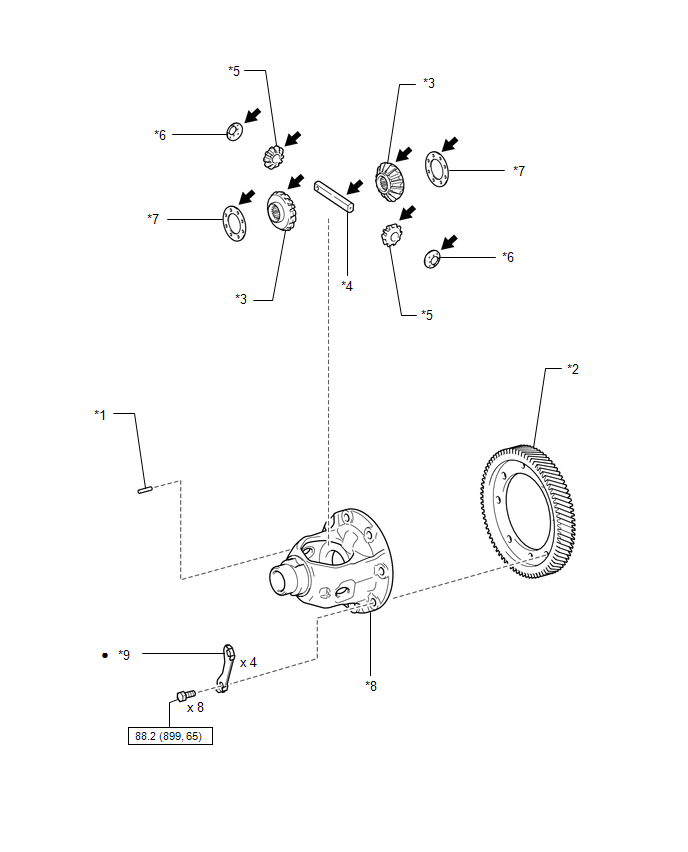

Components [08/2013 - 08/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | FRONT DIFFERENTIAL PINION SHAFT STRAIGHT PIN | *2 | FRONT DIFFERENTIAL RING GEAR |
| *3 | FRONT DIFFERENTIAL SIDE GEAR | *4 | FRONT NO. 1 DIFFERENTIAL PINION SHAFT |
| *5 | FRONT DIFFERENTIAL PINION | *6 | FRONT DIFFERENTIAL PINION THRUST WASHER |
| *7 | FRONT DIFFERENTIAL SIDE GEAR THRUST WASHER | *8 | FRONT DIFFERENTIAL CASE |
| *9 | FRONT DIFFERENTIAL RING GEAR SET BOLT LOCK PLATE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | ATF WS | ||
| • | Non-reusable part | - | - |
