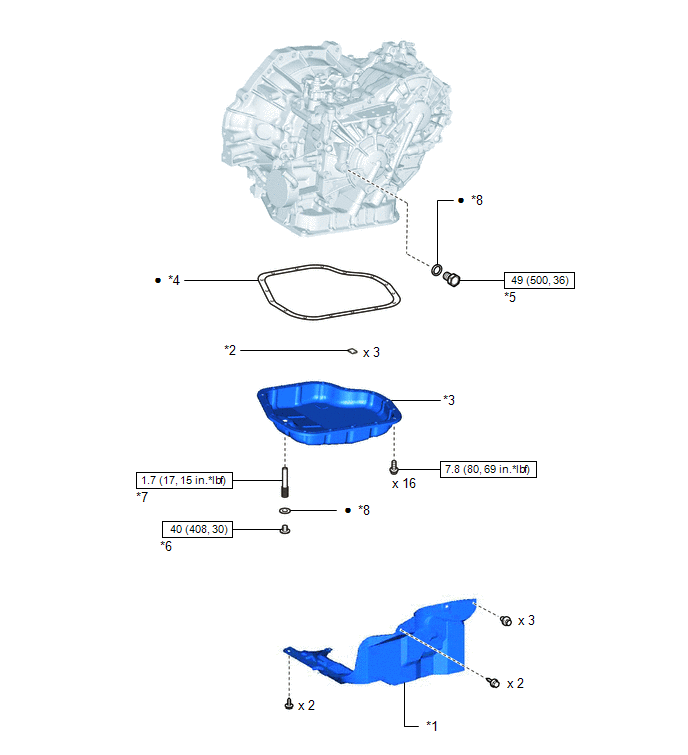

Components [08/2013 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | ENGINE UNDER COVER LH | *2 | OIL CLEANER (CVT) MAGNET |
| *3 | TRANSAXLE OIL (CVT) PAN SUB-ASSEMBLY | *4 | TRANSAXLE OIL PAN (CVT) GASKET |
| *5 | REFILL PLUG | *6 | OVERFLOW PLUG |
| *7 | NO. 1 TRANSMISSION OIL FILLER TUBE | *8 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
