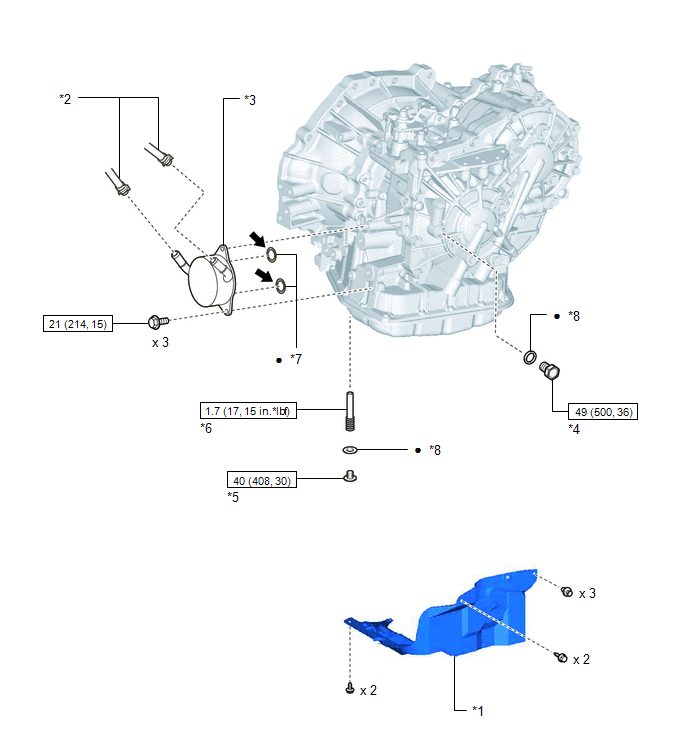

Components [08/2013 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | ENGINE UNDER COVER LH | *2 | WATER BY-PASS HOSE ASSEMBLY |
| *3 | TRANSMISSION OIL COOLER | *4 | REFILL PLUG |
| *5 | OVERFLOW PLUG | *6 | NO. 1 TRANSMISSION OIL FILLER TUBE |
| *7 | O-RING | *8 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine CVT fluid FE | - | - |
