Components [08/2015 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | ENGINE UNDER COVER LH | *2 | ENGINE UNDER COVER RH |
| *3 | STARTER ASSEMBLY | *4 | TERMINAL CAP |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

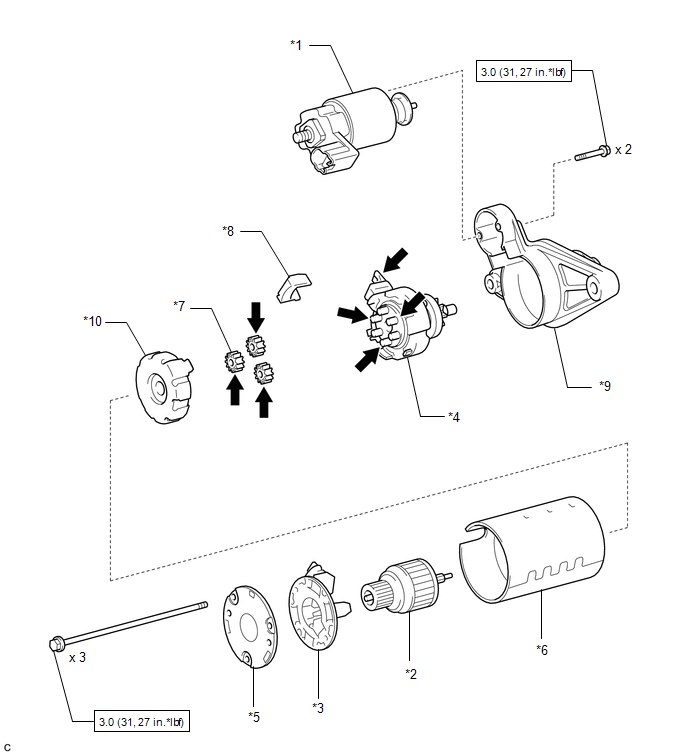

| Callout | Description | Callout | Description |
| *1 | MAGNET STARTER SWITCH ASSEMBLY | *2 | STARTER ARMATURE ASSEMBLY |
| *3 | STARTER BRUSH HOLDER ASSEMBLY | *4 | STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY |
| *5 | STARTER COMMUTATOR END FRAME ASSEMBLY | *6 | STARTER YOKE ASSEMBLY |
| *7 | PLANETARY GEAR | *8 | RUBBER SEAL |
| *9 | STARTER DRIVE HOUSING ASSEMBLY | *10 | STARTER SHOCK ABSORBER |
| N*m (kgf*cm, ft.*lbf): Specified torque | High-temperature grease |
