Components [08/2013 - 08/2015]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |

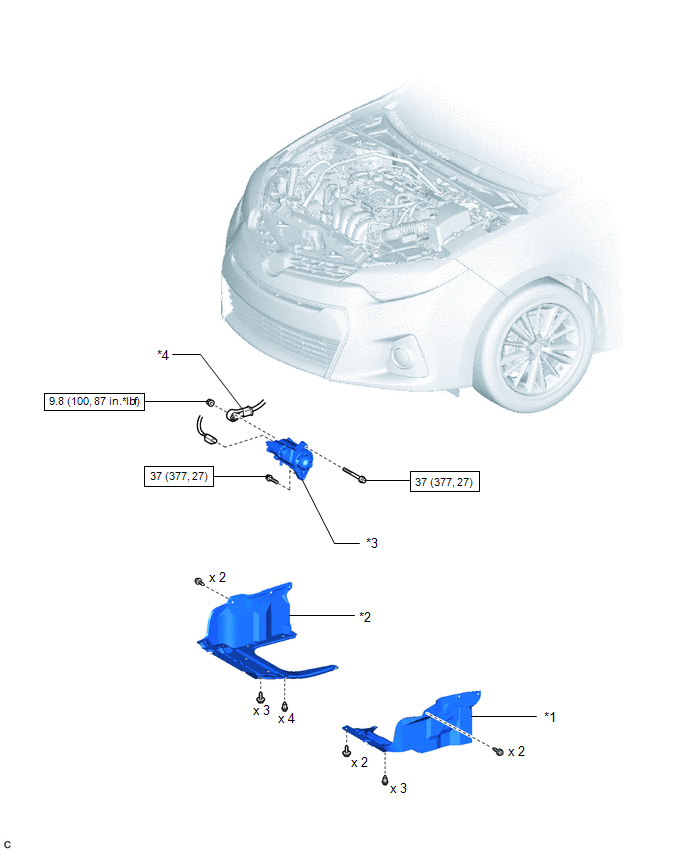

| *1 | ENGINE UNDER COVER LH | *2 | ENGINE UNDER COVER RH |
| *3 | STARTER ASSEMBLY | *4 | TERMINAL CAP |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |

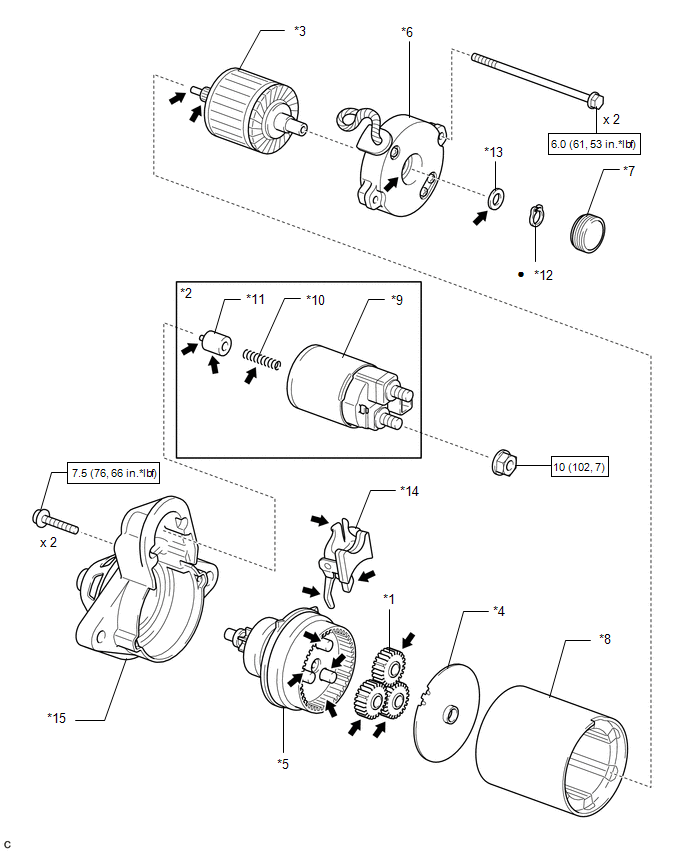

| *1 | PLANETARY GEAR | *2 | REPAIR SERVICE STARTER KIT |
| *3 | STARTER ARMATURE ASSEMBLY | *4 | STARTER ARMATURE PLATE |
| *5 | STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY | *6 | STARTER COMMUTATOR END FRAME ASSEMBLY |
| *7 | STARTER COMMUTATOR END FRAME COVER | *8 | STARTER YOKE ASSEMBLY |
| *9 | MAGNET SWITCH | *10 | RETURN SPRING |
| *11 | PLUNGER | *12 | SNAP RING |
| *13 | WASHER | *14 | DRIVE LEVER SET PIN |
| *15 | STARTER DRIVE HOUSING ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| High-temperature Grease | - | - |
