Components [08/2013 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

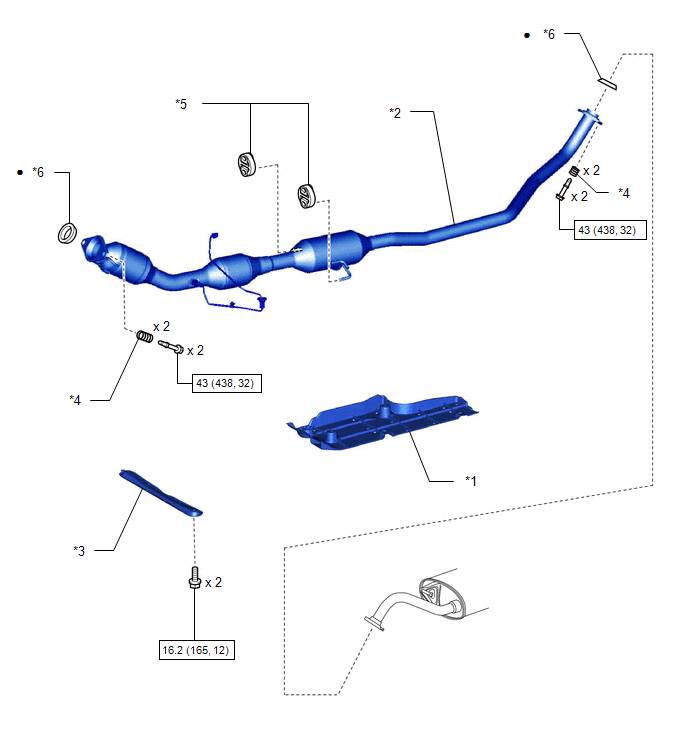

Fig 1: Exhaust Manifold & Catalytic Converter Replacement Components With Torque Specifications (2 Of 3)

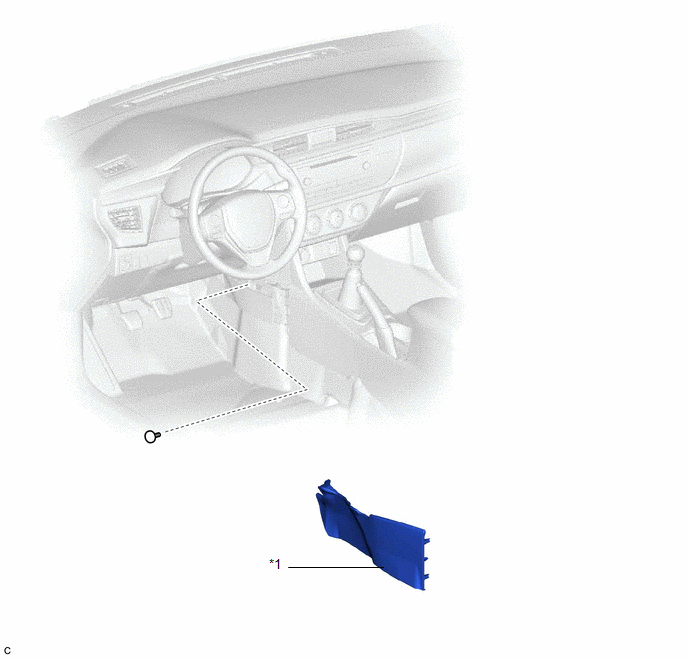

| Callout | Description | Callout | Description |
| Callout | Description | Callout | Description |
| *1 | FRONT CENTER FLOOR COVER LH | *2 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Front and Rear Catalyst) |
| *3 | FRONT FLOOR UNDER REAR REINFORCEMENT | *4 | COMPRESSION SPRING |
| *5 | EXHAUST PIPE SUPPORT | *6 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
| Callout | Description | Callout | Description |
| *A | Type A | *B | Type B |

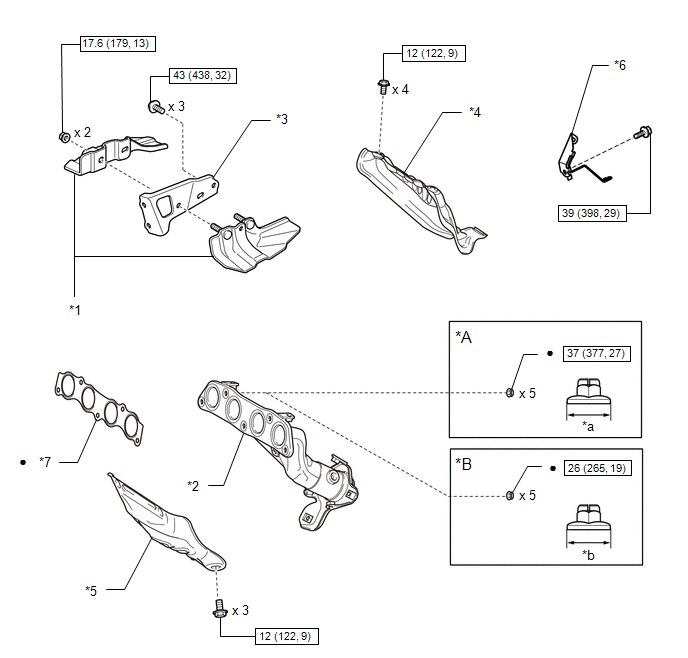

| *1 | DRIVE SHAFT HEAT INSULATOR SUB-ASSEMBLY | *2 | EXHAUST MANIFOLD |
| *3 | MANIFOLD STAY | *4 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR |
| *5 | NO. 2 EXHAUST MANIFOLD HEAT INSULATOR | *6 | WIRE HARNESS CLAMP BRACKET |
| *7 | EXHAUST MANIFOLD TO HEAD GASKET | - | - |
| *a | 18 mm (0.709 in.) | *b | 17 mm (0.669 in.) |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
