POWER STEERING SYSTEM (for 2GR-FE)
>>
DTC C1528: Motor Rotation Angle Sensor Malfunction [08/2015 - ]
>>
Wiring Diagram
DTC C1528: Motor Rotation Angle Sensor Malfunction [08/2015 - ]: Wiring Diagram
WARNING:
This page is about a different variant/trim than selected.

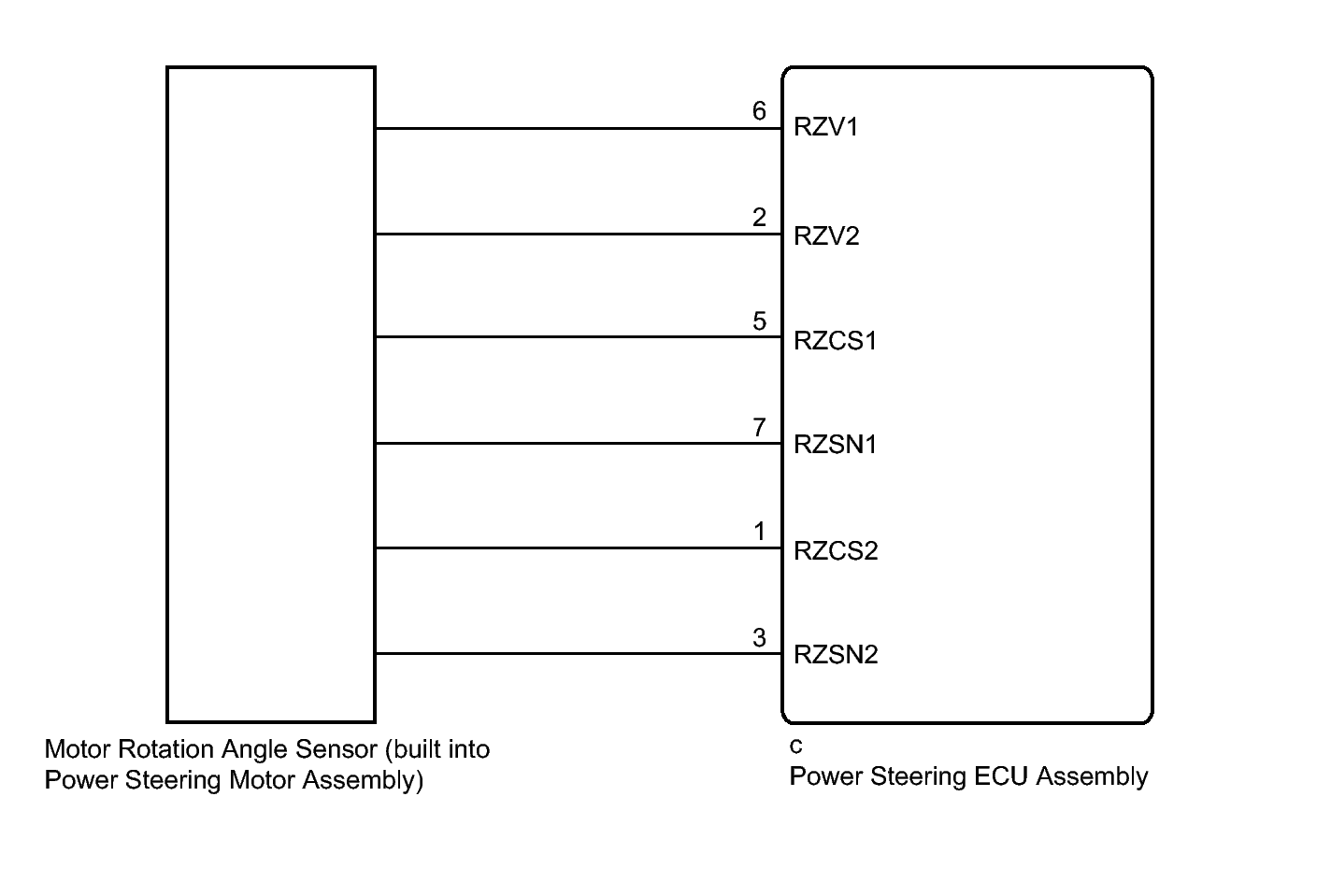

Fig 1: Motor Rotation Angle Sensor Circuit Wiring Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
