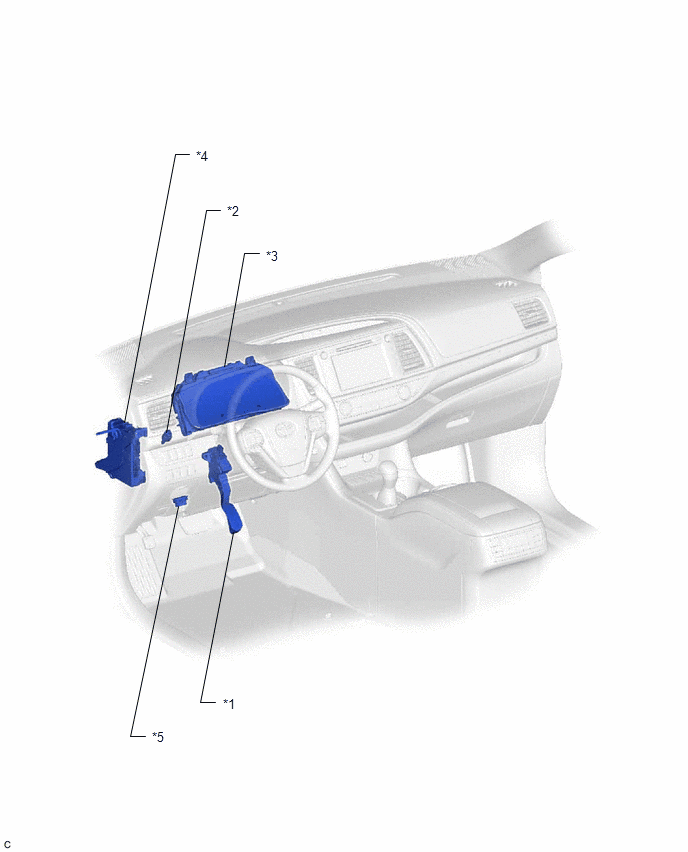

Parts Location [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.

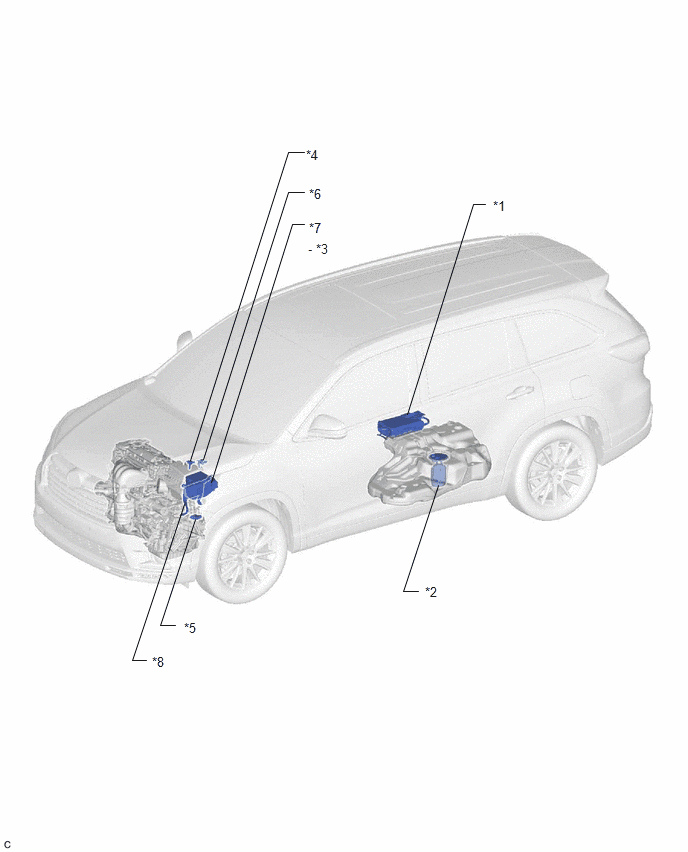

| *1 | CANISTER PUMP MODULE | *2 | FUEL PUMP |
| *3 | SEMICONDUCTOR PWR INTEGRATION ECU | *4 | MASS AIR FLOW METER |
| *5 | PARK / NEUTRAL POSITION SWITCH | *6 | PURGE VALVE |
| *7 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY | *8 | ECM |

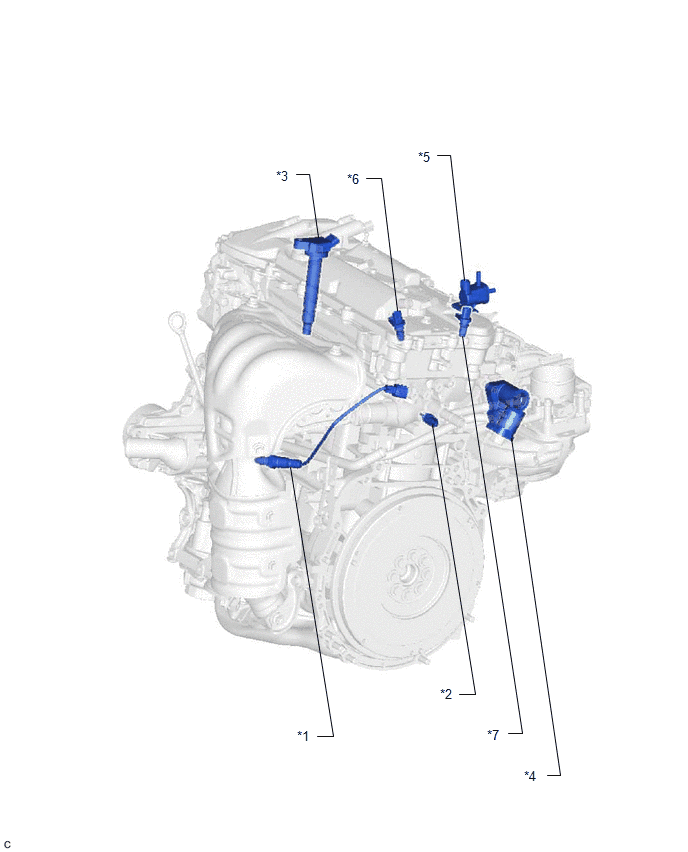

| *1 | AIR FUEL RATIO SENSOR | *2 | ENGINE COOLANT TEMPERATURE SENSOR |
| *3 | IGNITION COIL ASSEMBLY | *4 | INTAKE AIR CONTROL VALVE ACTUATOR (for Tumble Control Valve) |
| *5 | PURGE VSV | *6 | CAMSHAFT POSITION SENSOR (for Exhaust Camshaft) |
| *7 | CAMSHAFT POSITION SENSOR (for Intake Camshaft) | - |

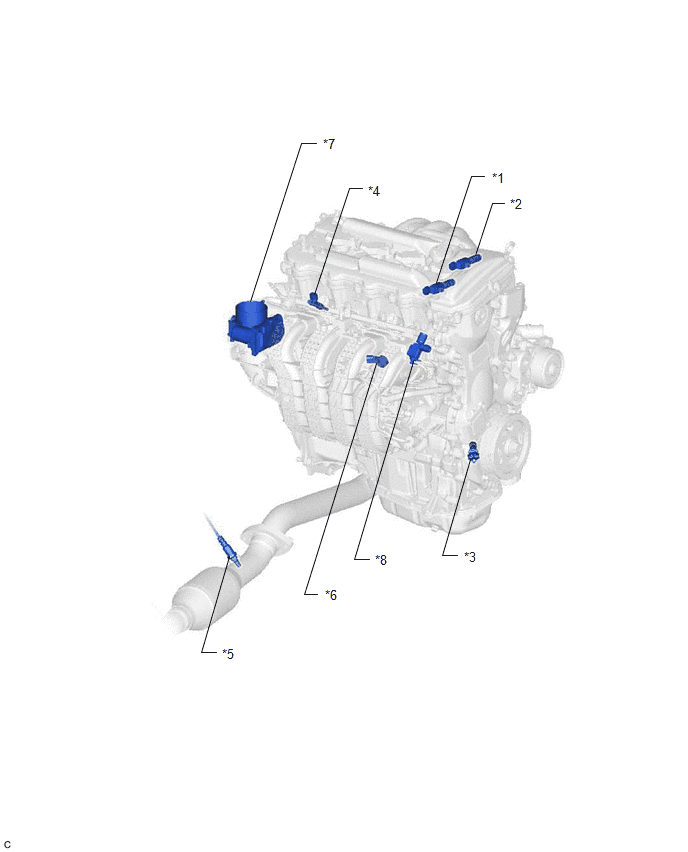

| *1 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Intake Camshaft) | *2 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Exhaust Camshaft) |
| *3 | CRANKSHAFT POSITION SENSOR | *4 | FUEL INJECTOR ASSEMBLY |
| *5 | HEATED OXYGEN SENSOR | *6 | KNOCK CONTROL SENSOR |
| *7 | THROTTLE BODY WITH MOTOR ASSEMBLY | *8 | VACUUM SWITCHING VALVE ASSEMBLY (for Acoustic Control Induction System) |
