Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.

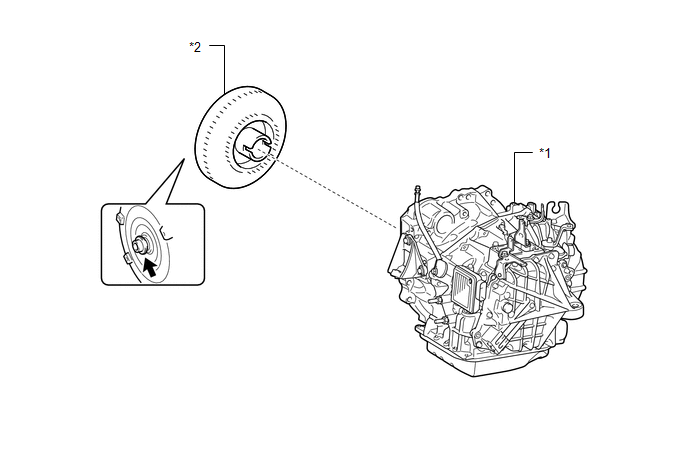

| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | TORQUE CONVERTER ASSEMBLY |
| Clutch spline grease | - | - |
| Callout | Description | Callout | Description |

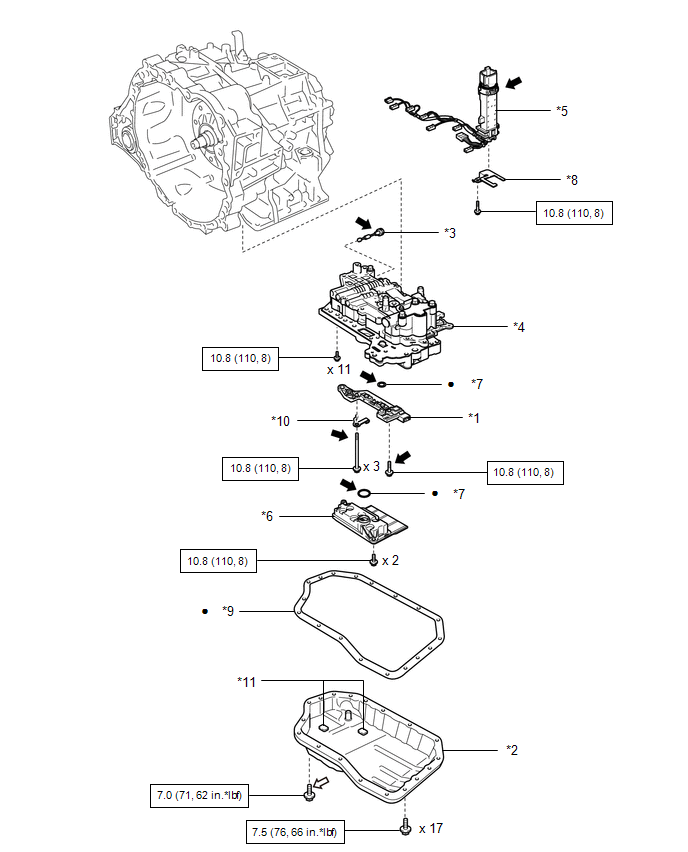

| *1 | ATF TEMPERATURE SENSOR ASSEMBLY | *2 | AUTOMATIC TRANSAXLE OIL PAN SUB-ASSEMBLY |
| *3 | MANUAL VALVE | *4 | TRANSMISSION VALVE BODY ASSEMBLY |
| *5 | TRANSMISSION WIRE | *6 | VALVE BODY OIL STRAINER ASSEMBLY |
| *7 | O-RING | *8 | LOCK PLATE |
| *9 | AUTOMATIC TRANSAXLE OIL PAN GASKET | *10 | CLAMP |
| *11 | TRANSMISSION OIL CLEANER MAGNET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | Adhesive 1324 | ||
| * | Precoated part | - |
| Callout | Description | Callout | Description |

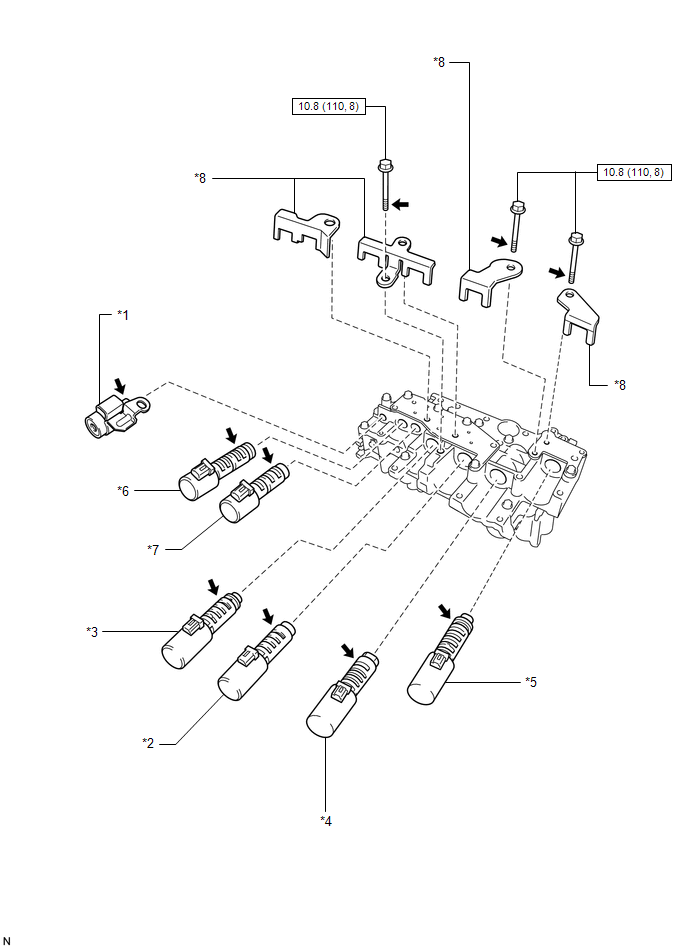

| *1 | SHIFT SOLENOID VALVE SL | *2 | SHIFT SOLENOID VALVE SL1 |
| *3 | SHIFT SOLENOID VALVE SL2 | *4 | SHIFT SOLENOID VALVE SL3 |
| *5 | SHIFT SOLENOID VALVE SL4 | *6 | SHIFT SOLENOID VALVE SLT |
| *7 | SHIFT SOLENOID VALVE SLU | *8 | SOLENOID LOCK PLATE |
| N*m (kgf*cm, ft.*lbf): Specified torque | ATF WS |
