Components [11/2016 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | TAIL EXHAUST PIPE ASSEMBLY | *2 | EXHAUST PIPE SUPPORT |
| *3 | COMPRESSION SPRING | *4 | GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

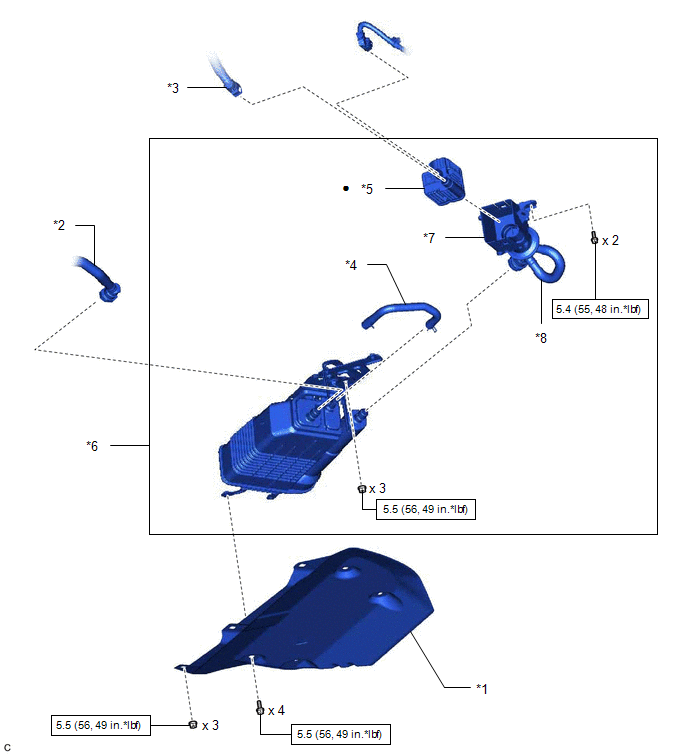

| Callout | Description | Callout | Description |
| *1 | CHARCOAL CANISTER PROTECTOR | *2 | VENT LINE HOSE |
| *3 | AIR LINE TUBE | *4 | PURGE LINE HOSE |
| *5 | CHARCOAL CANISTER LEAK DETECTION PUMP SUB-ASSEMBLY | *6 | CANISTER (CHARCOAL CANISTER ASSEMBLY) |
| *7 | NO. 1 CHARCOAL CANISTER FILTER | *8 | FUEL TANK VENT HOSE SUB-ASSEMBLY |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
