Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.

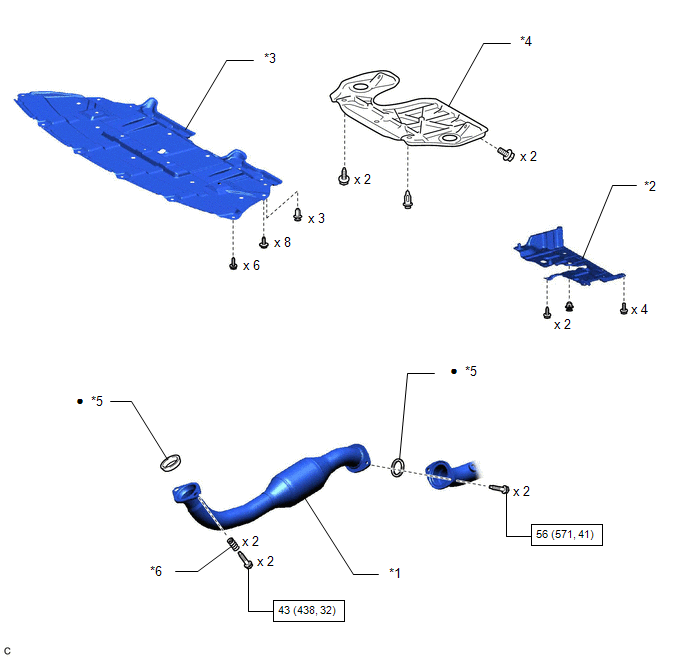

Fig 1: Exhaust Manifold & Catalytic Converter Replacement Components With Torque Specifications (1 Of 2)
| Callout | Description | Callout | Description |
| *1 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Front Catalyst) | *2 | FRONT FLOOR COVER LH |
| *3 | NO. 1 ENGINE UNDER COVER | *4 | NO. 2 ENGINE UNDER COVER |
| *5 | GASKET | *6 | COMPRESSION SPRING |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

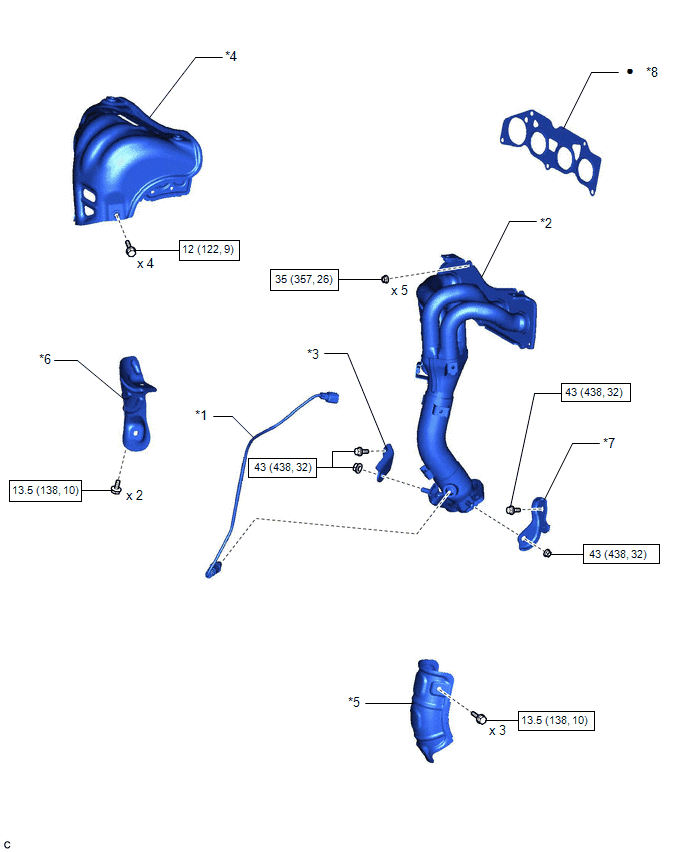

| Callout | Description | Callout | Description |
| *1 | AIR FUEL RATIO SENSOR | *2 | EXHAUST MANIFOLD |
| *3 | MANIFOLD STAY | *4 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR |
| *5 | NO. 3 EXHAUST MANIFOLD HEAT INSULATOR | *6 | NO. 2 EXHAUST MANIFOLD HEAT INSULATOR |
| *7 | NO. 2 MANIFOLD STAY | *8 | EXHAUST MANIFOLD TO HEAD GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
