Parts Location [11/2016 - ]: Illustration

WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

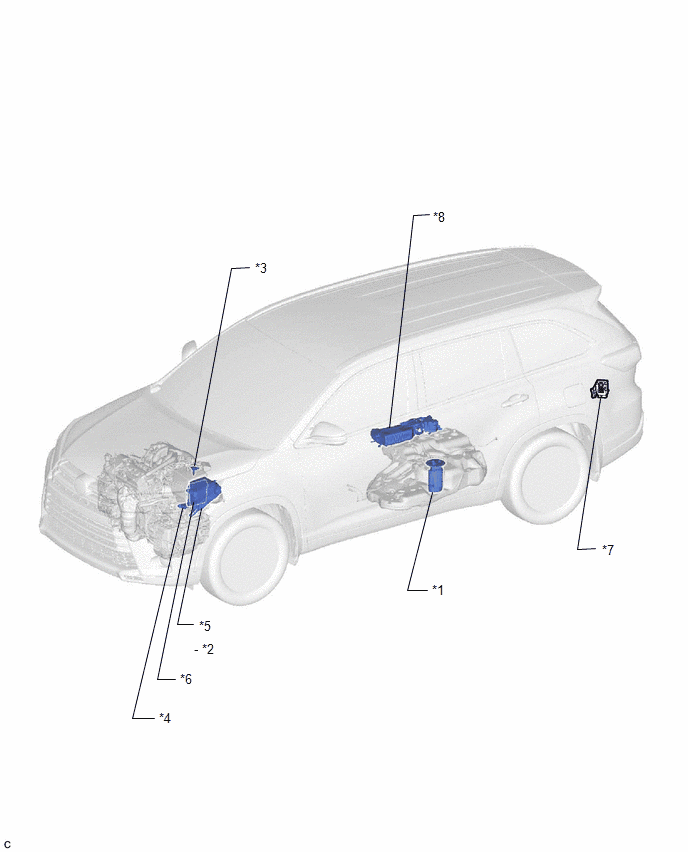

Fig 1: SFI System Components Location (1 Of 6)
GTY714125Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FUEL PUMP (for Low Pressure Side) *2 SEMICONDUCTOR PWR INTEGRATION ECU
*3 MASS AIR FLOW METER SUB-ASSEMBLY *4 PARK/NEUTRAL POSITION SWITCH ASSEMBLY
*5 NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY *6 ECM
*7 FUEL PUMP CONTROL ECU *8 CANISTER

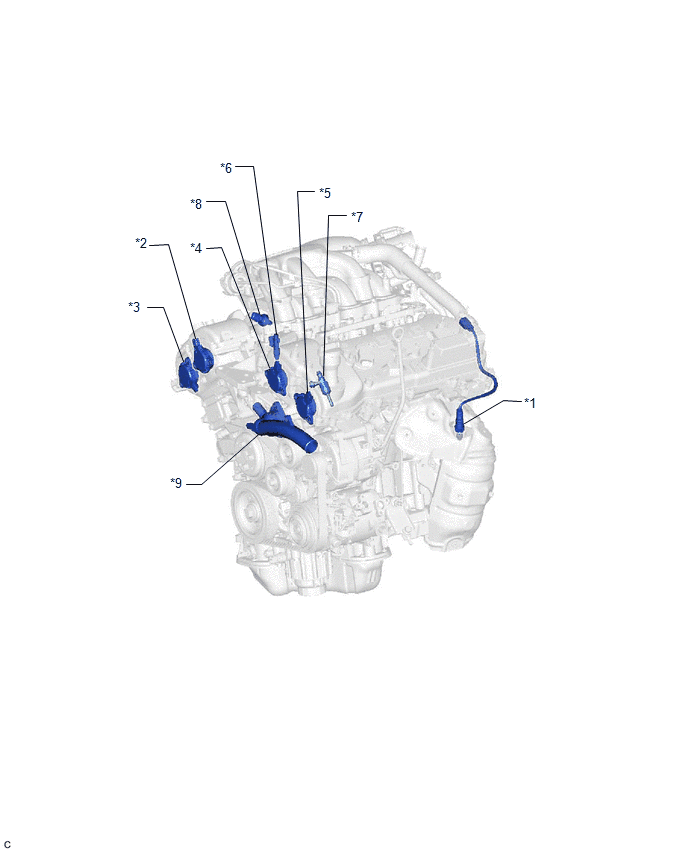

Fig 1: SFI System Components Location (2 Of 6)
GTY622399Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 AIR FUEL RATIO SENSOR (Bank 2 Sensor 1) *2 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 1)
*3 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 1) *4 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 2)
*5 CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 2) *6 FUEL INJECTOR ASSEMBLY (for Port Injection)
*7 FUEL INJECTOR ASSEMBLY (for Direct Injection) *8 FUEL PRESSURE SENSOR (for Low Pressure Side)
*9 WATER INLET WITH THERMOSTAT SUB-ASSEMBLY - -

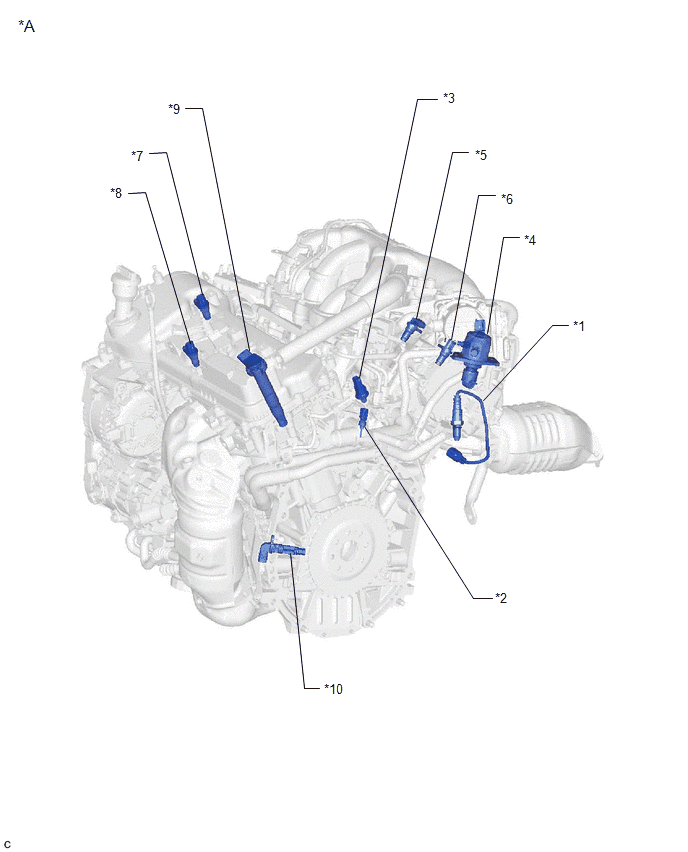

Fig 1: SFI System Components Location (3 Of 6)
GTY696318Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A w/ STOP AND START SYSTEM - -
*1 AIR FUEL RATIO SENSOR (Bank 1 Sensor 1) *2 ENGINE COOLANT TEMPERATURE SENSOR
*3 FUEL PRESSURE SENSOR (for High Pressure Side) *4 FUEL PUMP ASSEMBLY (for High Pressure Side)
*5 VVT SENSOR (for Intake Camshaft of Bank 1) *6 VVT SENSOR (for Exhaust Camshaft of Bank 1)
*7 VVT SENSOR (for Intake Camshaft of Bank 2) *8 VVT SENSOR (for Exhaust Camshaft of Bank 2)
*9 IGNITION COIL ASSEMBLY *10 CRANKSHAFT POSITION SENSOR

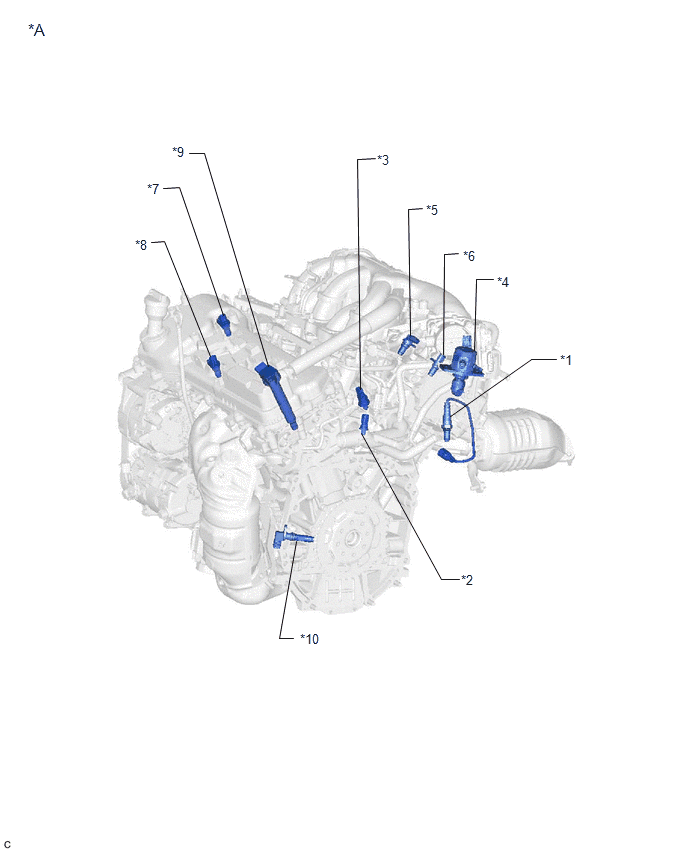

Fig 1: SFI System Components Location (4 Of 6)
GTY699381Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A w/o STOP AND START SYSTEM - -
*1 AIR FUEL RATIO SENSOR (Bank 1 Sensor 1) *2 ENGINE COOLANT TEMPERATURE SENSOR
*3 FUEL PRESSURE SENSOR (for High Pressure Side) *4 FUEL PUMP ASSEMBLY (for High Pressure Side)
*5 VVT SENSOR (for Intake Camshaft of Bank 1) *6 VVT SENSOR (for Exhaust Camshaft of Bank 1)
*7 VVT SENSOR (for Intake Camshaft of Bank 2) *8 VVT SENSOR (for Exhaust Camshaft of Bank 2)
*9 IGNITION COIL ASSEMBLY *10 CRANKSHAFT POSITION SENSOR

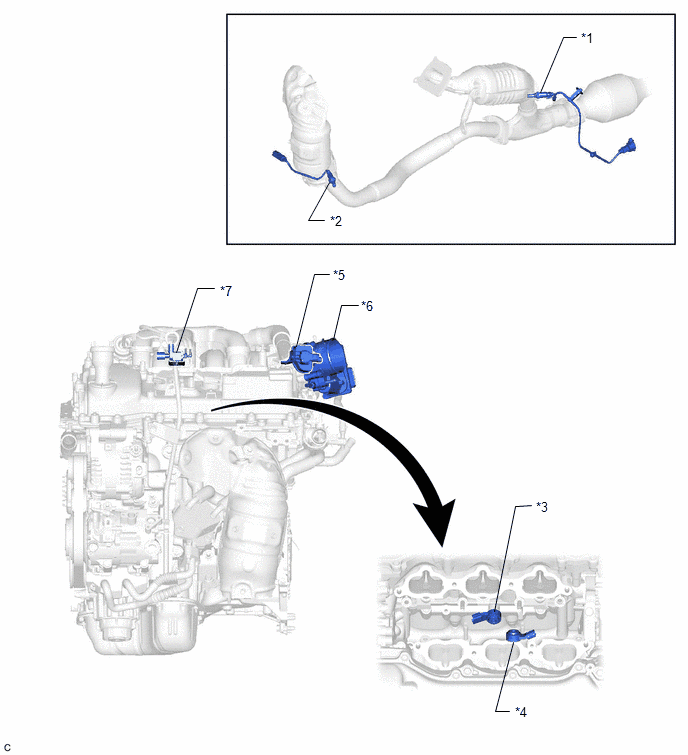

Fig 1: SFI System Components Location (5 Of 6)
GTY691482Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 HEATED OXYGEN SENSOR (Bank 1 Sensor 2) *2 HEATED OXYGEN SENSOR (Bank 2 Sensor 2)
*3 KNOCK CONTROL SENSOR (Bank 1) *4 KNOCK CONTROL SENSOR (Bank 2)
*5 PURGE VSV *6 THROTTLE BODY WITH MOTOR ASSEMBLY
*7 NO. 1 VACUUM SWITCHING VALVE (for Intake Air Control Valve Sub-assembly) - -

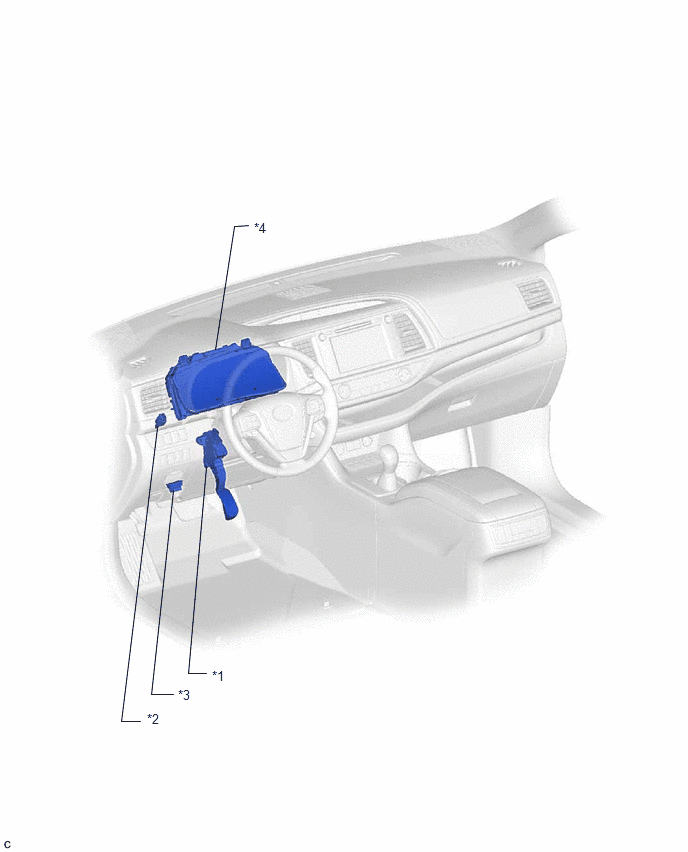

Fig 1: SFI System Components Location (6 Of 6)
GTY698652Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 ACCELERATOR PEDAL SENSOR ASSEMBLY *2 STOP LIGHT SWITCH ASSEMBLY
*3 DLC3 *4 COMBINATION METER ASSEMBLY
