Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

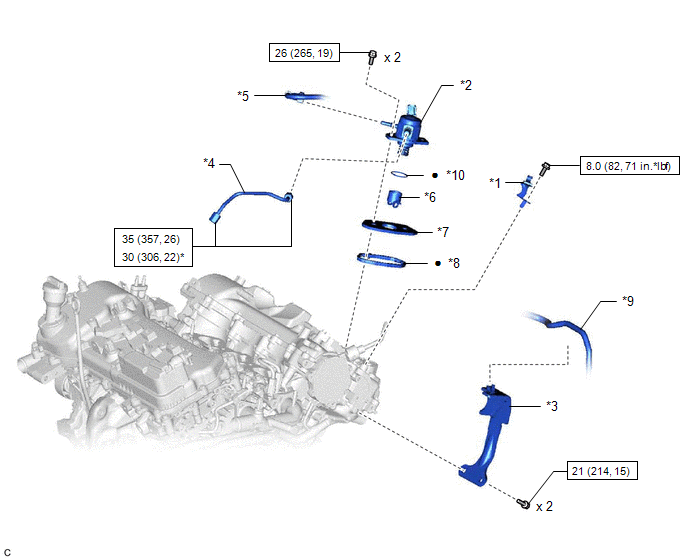

| Callout | Description | Callout | Description |
| *1 | FUEL HOSE BRACKET | *2 | FUEL PUMP ASSEMBLY |
| *3 | FUEL PUMP PROTECTOR | *4 | NO. 1 FUEL PIPE SUB-ASSEMBLY |
| *5 | NO. 2 FUEL TUBE SUB-ASSEMBLY | *6 | FUEL PUMP LIFTER ASSEMBLY |
| *7 | FUEL PUMP LIFTER GUIDE | *8 | FUEL PUMP SPACER GASKET |
| *9 | FUEL TUBE SUB-ASSEMBLY | *10 | O-RING |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with a union nut wrench | |
| • | Non-reusable part | - | - |
