Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
| *A | Type A | *B | Type B |
| *1 | GENERATOR ASSEMBLY | *2 | WIRE HARNESS CLAMP BRACKET |
| *3 | TERMINAL CAP | *4 | GENERATOR ASSEMBLY BRACKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

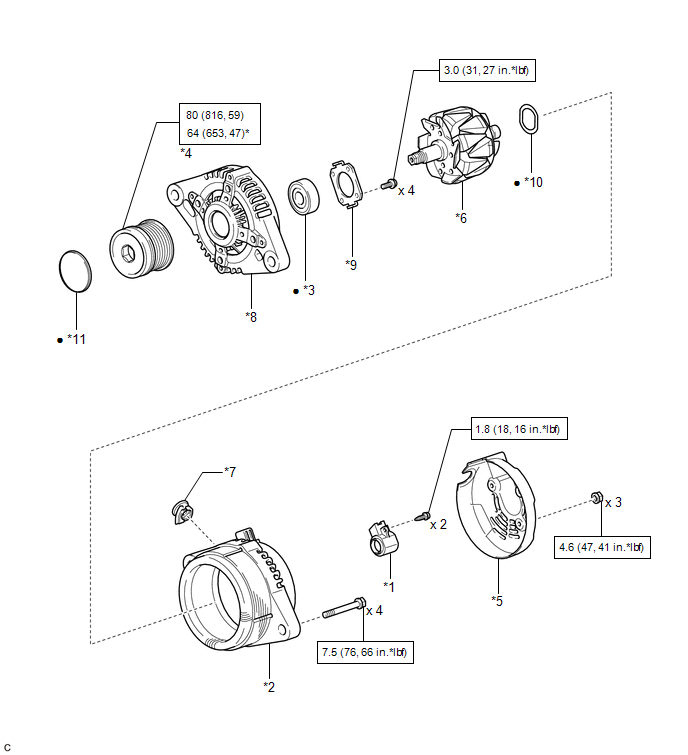

| Callout | Description | Callout | Description |
| *1 | GENERATOR BRUSH HOLDER ASSEMBLY | *2 | GENERATOR COIL ASSEMBLY |
| *3 | GENERATOR DRIVE END FRAME BEARING | *4 | GENERATOR PULLEY WITH CLUTCH |
| *5 | GENERATOR REAR END COVER | *6 | GENERATOR ROTOR ASSEMBLY |
| *7 | GENERATOR TERMINAL INSULATOR | *8 | GENERATOR DRIVE END FRAME |
| *9 | RETAINER PLATE | *10 | WASHER |
| *11 | GENERATOR PULLEY CAP | - | - |
| N*m (kgf*cm, ft.*lbf) : Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
