Components [11/2016 - ]: Illustration
WARNING: This page is about a different car, the 2019 Toyota Highlander, 2018 Toyota Highlander, and 2017 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

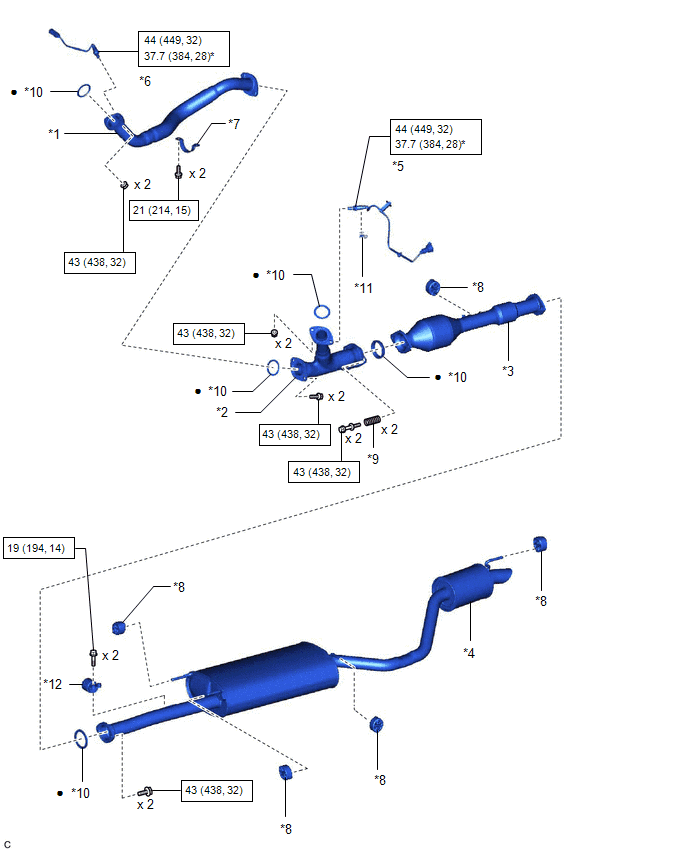

Fig 1: Exhaust Pipe & Catalytic Converter Replacement Components With Torque Specifications (2 Of 2)
| Callout | Description | Callout | Description |
| Callout | Description | Callout | Description |
| *1 | FRONT EXHAUST PIPE ASSEMBLY | *2 | FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY |
| *3 | CENTER EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *4 | TAIL EXHAUST PIPE ASSEMBLY |
| *5 | HEATED OXYGEN SENSOR (for Bank 1) | *6 | HEATED OXYGEN SENSOR (for Bank 2) |
| *7 | NO. 1 EXHAUST PIPE SUPPORT BRACKET (for Lower Side) | *8 | EXHAUST PIPE SUPPORT |
| *9 | COMPRESSION SPRING | *10 | GASKET |
| *11 | WIRE HARNESS CLAMP BRACKET | *12 | NO. 3 EXHAUST PIPE DAMPER |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
