Engine Room Relay Block No. 3 Assembly And Engine Room Junction Block No. 3 Assembly: Front Fender Apron LH
WARNING: This page is about a different variant/trim than selected.

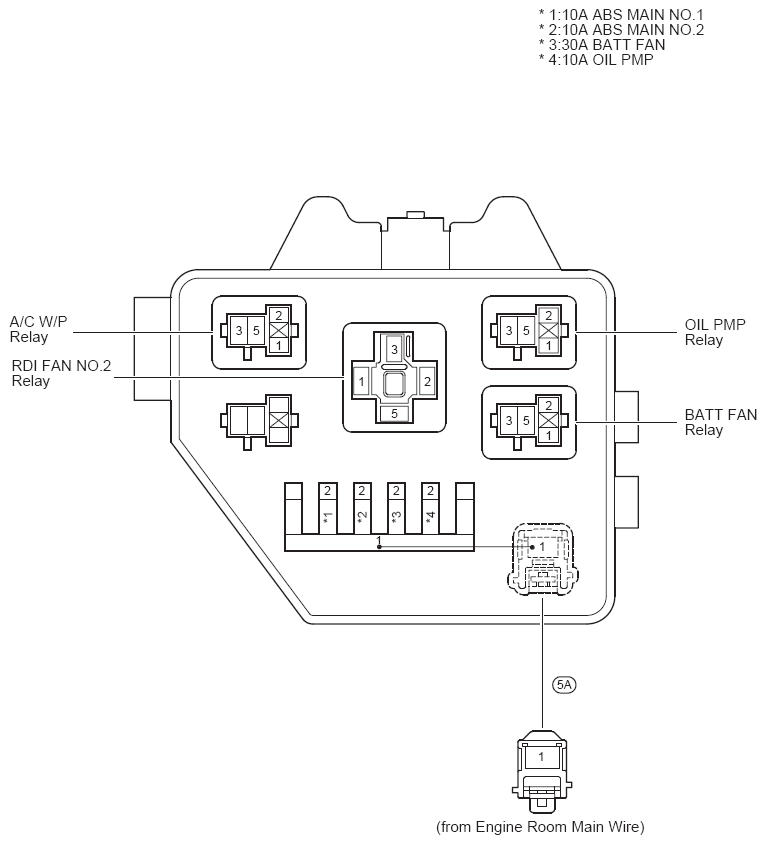

Engine Room R/B And J/B No. 3 Relay Identification
| RELAY DESCRIPTION |
|---|
| RDI Fan No. 2 Relay |
| A/C W/P Relay |
| Oil PMP Relay |
| BATT Fan Relay |
Engine Room R/B No. 3 Fuse Identification Legend
| Fuse | System | |
|---|---|---|
| 10A | ABS MAIN NO. 1 | Vehicle Dynamics Integrated Management (for Hybrid Vehicle) |
| 10A | ABS MAIN NO. 2 | Vehicle Dynamics Integrated Management (for Hybrid Vehicle) |
| 10A | OIL PMP | Hybrid System |
| 30A | BATT FAN | Hybrid System |
