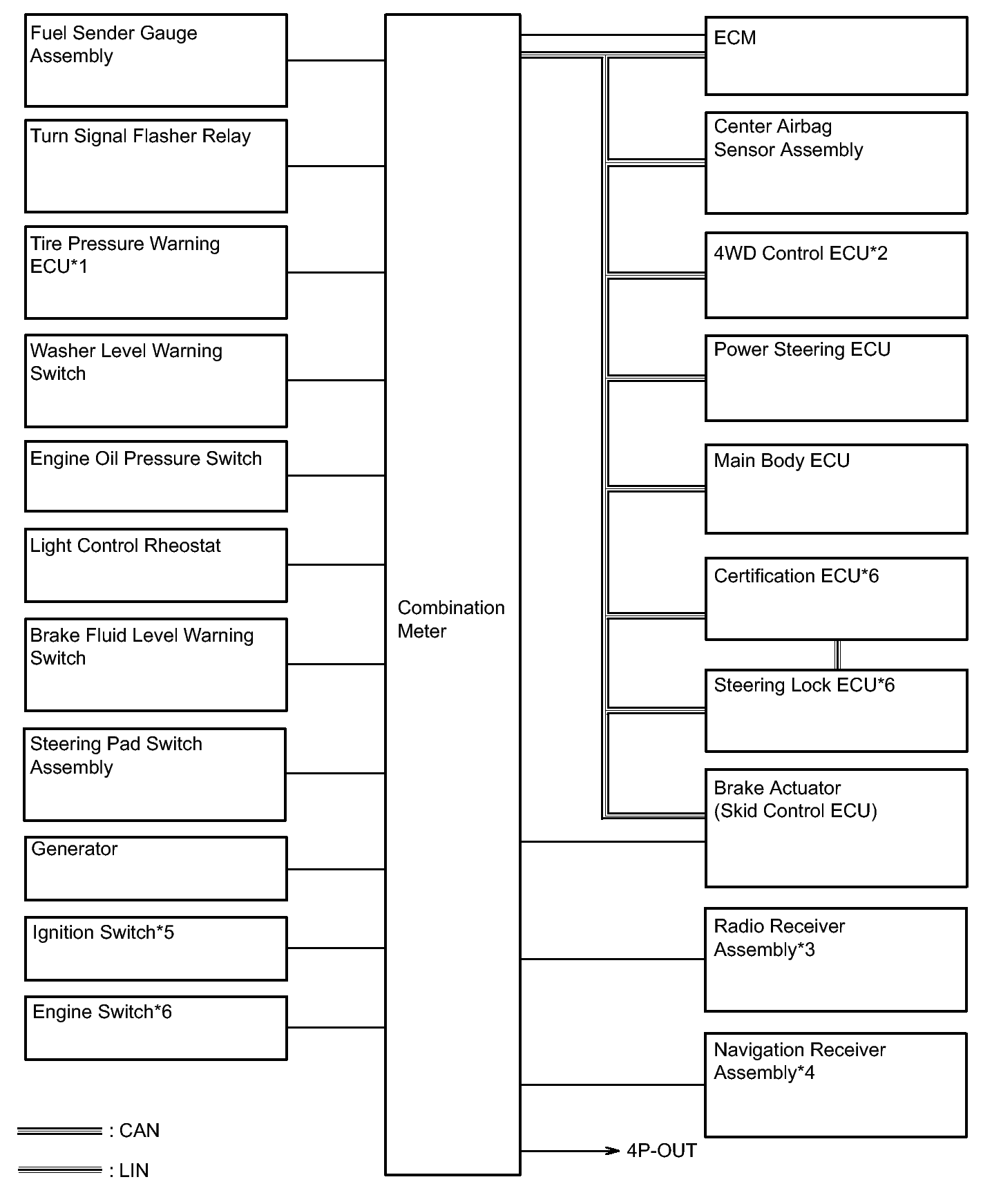

System Diagram
*1: w/ Tire Pressure Warning System
*2: for 4WD
*3: w/ Audio
*4: w/ Navigation System
*5: w/o Smart Key System
*6: w/ Smart Key System
COMMUNICATION TABLE
| Sender | Receiver | Signal | Communication line |
|---|---|---|---|
| ECM | Combination meter | Engine speed signal | CAN |
| ECM | Combination meter | Engine coolant temperature signal | CAN |
| ECM | Combination meter | Charging signal | CAN |
| ECM | Combination meter | Cruise control signal | CAN |
| ECM | Combination meter | Shift position signal | CAN |
| ECM | Combination meter | A/T oil temperature signal | CAN |
| Center airbag sensor assembly | Combination meter | Airbag warning signal | CAN |
| Center airbag sensor assembly | Combination meter | Driver side seat belt signal | CAN |
| 4WD control ECU*1 | Combination meter | Differential lock signal | CAN |
| 4WD control ECU*1 | Combination meter | 4WD control signal | CAN |
| Power steering ECU | Combination meter | Power steering signal | CAN |
| Main body ECU | Combination meter | Headlight dimmer switch signal (light control, front fog, rear fog) | CAN |
| Main body ECU | Combination meter | Courtesy light switch signal (front, rear, back door) | CAN |
| Main body ECU | Combination meter | Parking brake signal | CAN |
| Brake actuator (Skid control ECU) | Combination meter | Vehicle speed signal | CAN |
| Brake actuator (Skid control ECU) | Combination meter | Slip condition signal | CAN |
| Brake actuator (Skid control ECU) | Combination meter | ABS signal | CAN |
| Brake actuator (Skid control ECU) | Combination meter | VSC signal | CAN |
| Brake actuator (Skid control ECU) | Combination meter | Downhill Assist Control signal | CAN |
| Brake actuator (Skid control ECU) | Combination meter | Hill-start Assist Control signal | CAN |
| Steering lock ECU*2 | Combination meter | Steering LOCK / UNLOCK signal | CAN / LIN |
| Certification ECU*2 | Combination meter | Key in vehicle / not in vehicle signal | CAN |
*1: for 4WD
*2: w/ Smart Key System
