DTC P2532-772: Ignition Switch Run Position Circuit High
>>
Wiring Diagram
DTC P2532-772: Ignition Switch Run Position Circuit High: Wiring Diagram
WARNING:
This page is about a different variant/trim than selected.

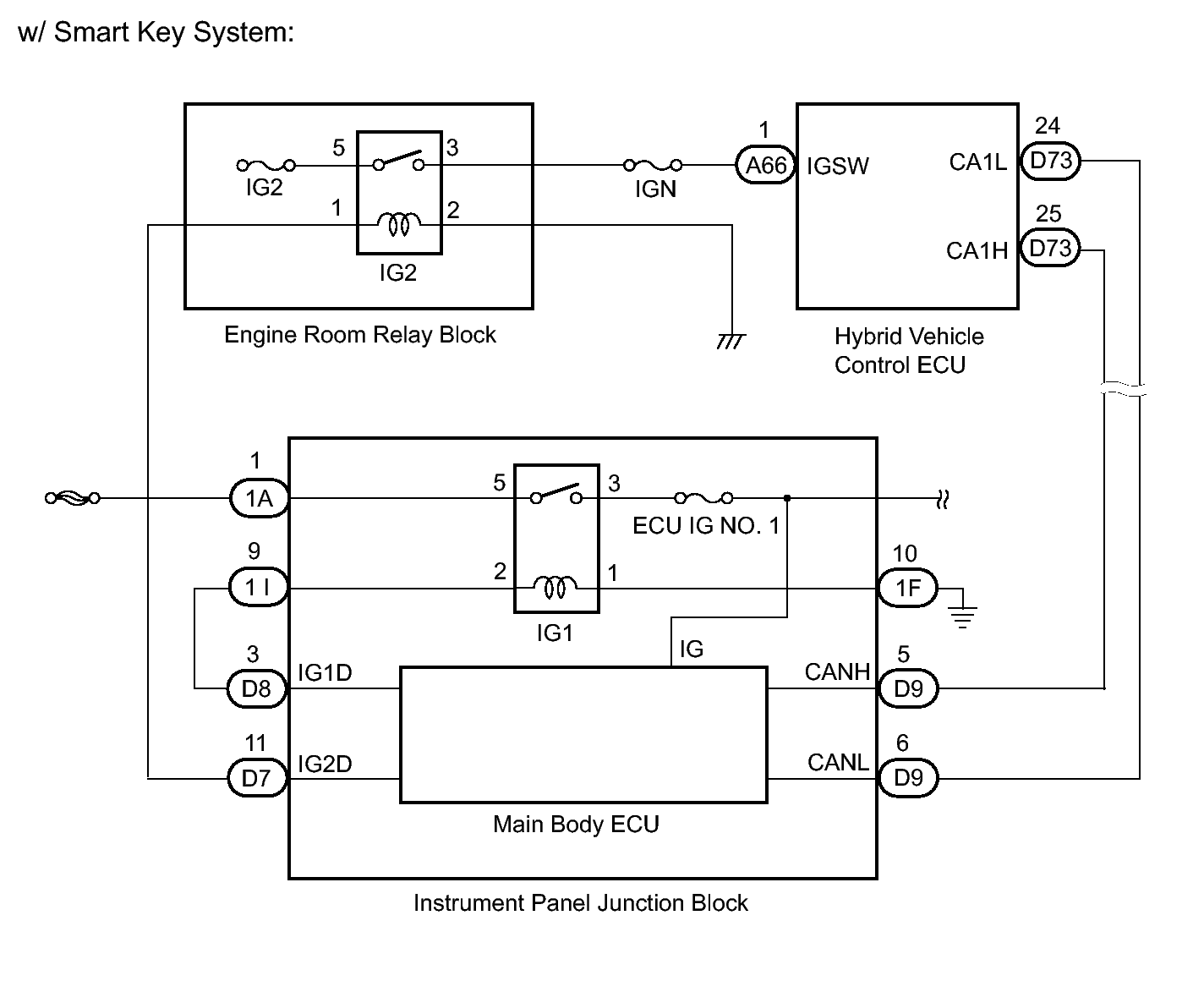

Fig 1: Identifying Instrument Panel Junction Panel Wiring Diagram (1 of 2)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

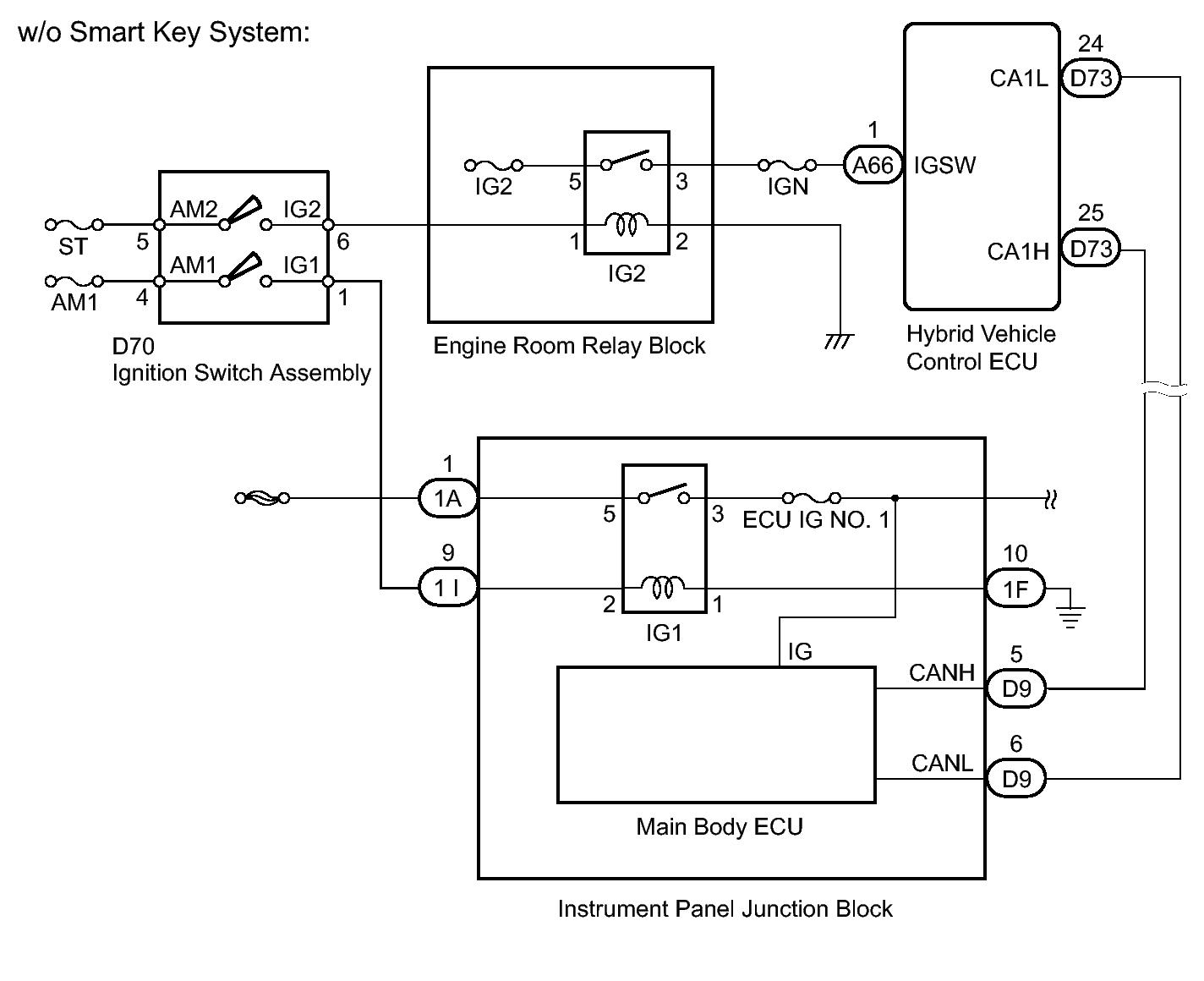

Fig 2: Identifying Instrument Panel Junction Panel Wiring Diagram (2 of 2)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
