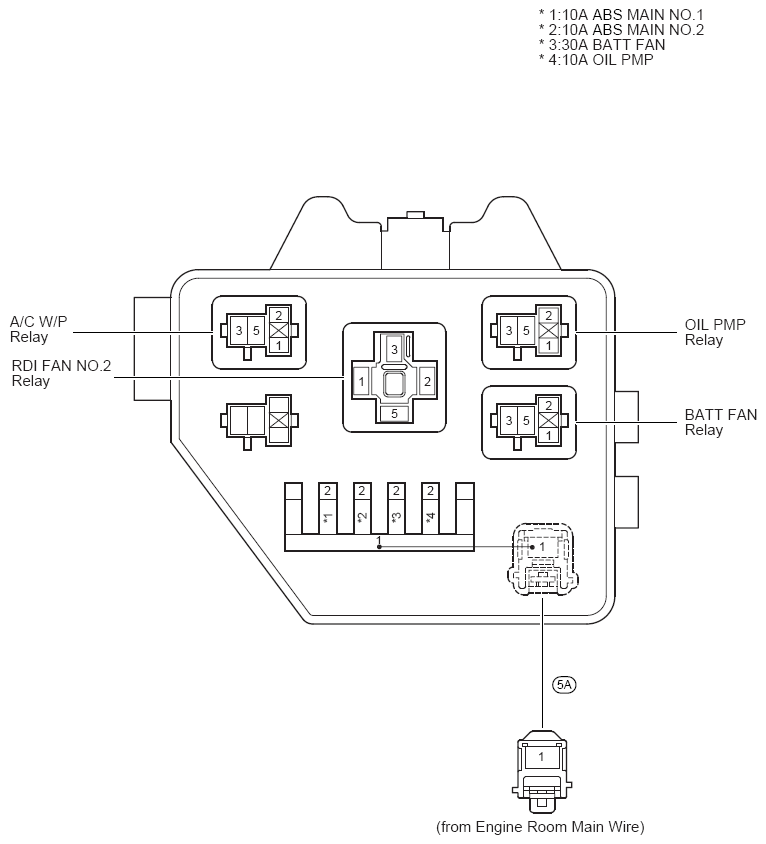

Engine Room Relay Block No. 3 Assembly And Engine Room Junction Block No. 3 Assembly
Front Fender Apron LH (See Figure)
ENGINE ROOM J/B NO. 3 RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| A/C W/P Relay |
| RDI Fan No.2 Relay |
| Oil PMP Relay |
| BATT Fan Relay |
ENGINE ROOM R/B NO.3 ASSEMBLY AND ENGINE ROOM J/B ASSEMBLY FUSE IDENTIFICATION LEGEND
| Fuse | System | |
|---|---|---|
| 10A | ABS MAIN NO.1 | Vehicle Dynamics Integrated Management (for Hybrid Vehicle) |
| 10A | ABS MAIN NO.2 | Vehicle Dynamics Integrated Management (for Hybrid Vehicle) |
| 10A | OIL PMP | Hybrid System |
| 30A | BATT FAN | Hybrid System |
