Section 101 (Hybrid Vehicle Control System (P311) (Hybrid) (Diagnostic Codes (P0AA1-233 - U0424-537))
>>
Hybrid Control System
>>
DTC P0AE6-225: Hybrid Battery Precharge Contactor Control Circuit Low
>>
Wiring Diagram
DTC P0AE6-225: Hybrid Battery Precharge Contactor Control Circuit Low: Wiring Diagram
WARNING:
This page is about a different variant/trim than selected.
Fig 1: Identifying Hybrid Battery Precharge Contactor Control Circuit Low Wiring Diagram (1 of 2)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

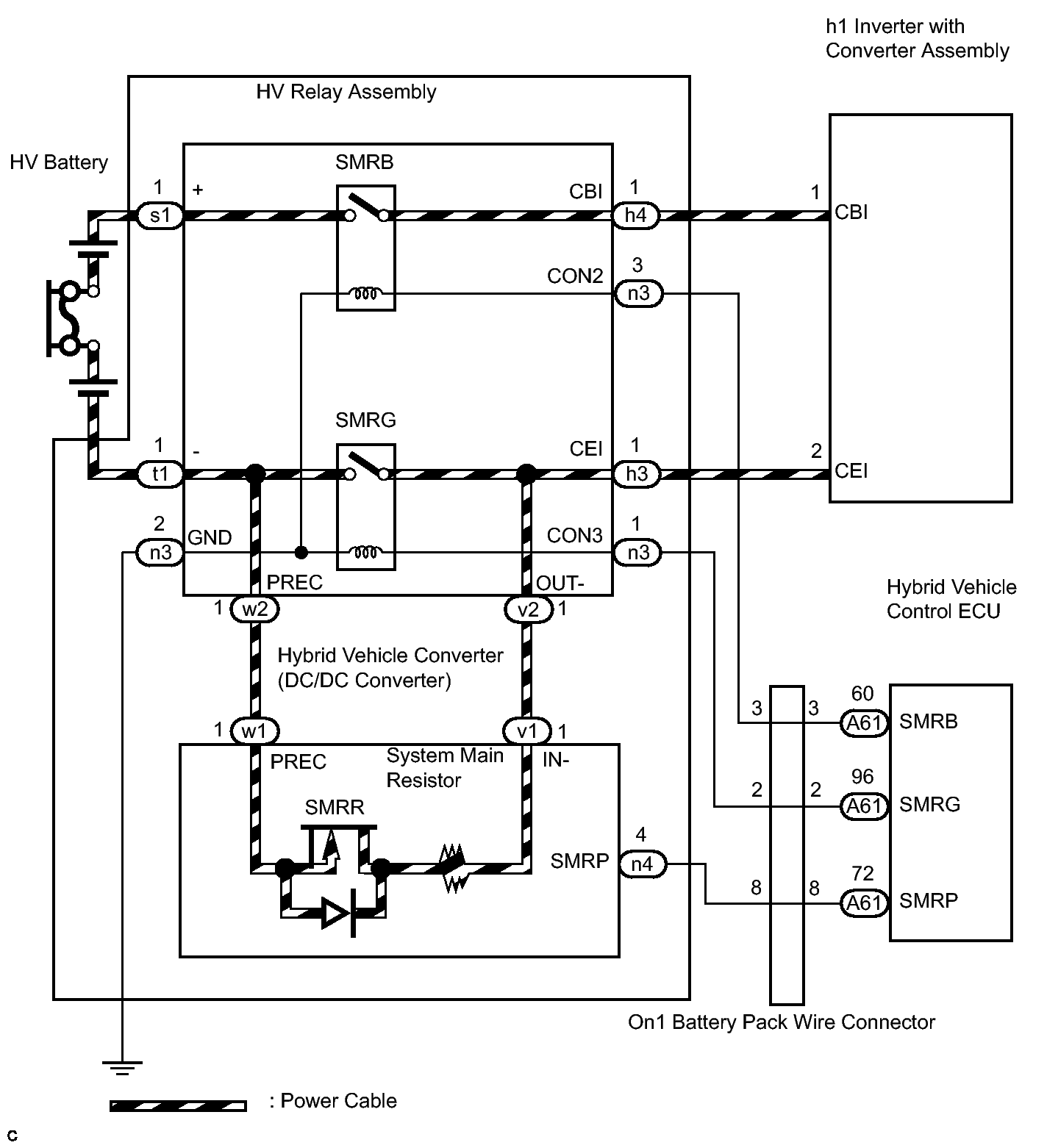

Fig 2: Identifying Hybrid Battery Precharge Contactor Control Circuit Low Wiring Diagram (2 of 2)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
