DTC P0705: Transmission Range Sensor Circuit Malfunction (PRNDL Input): Wiring Diagram

WARNING: This page is about a different car, the 2010 Toyota Camry. However, it is still accessible from the selected car via links, so may be relevant.

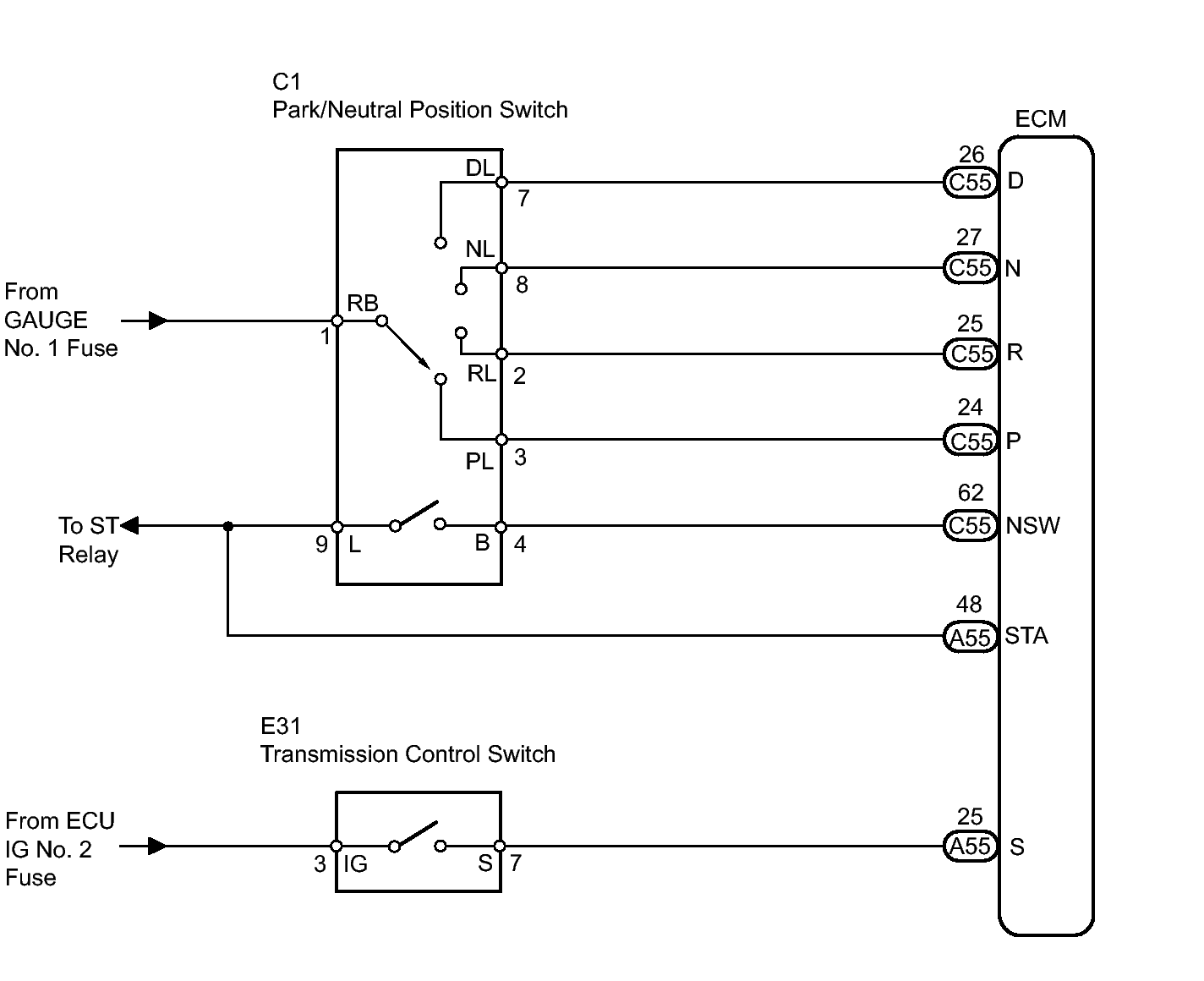

Fig 1: Transmission Range Sensor Circuit Wiring Diagram
GTY192772Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
