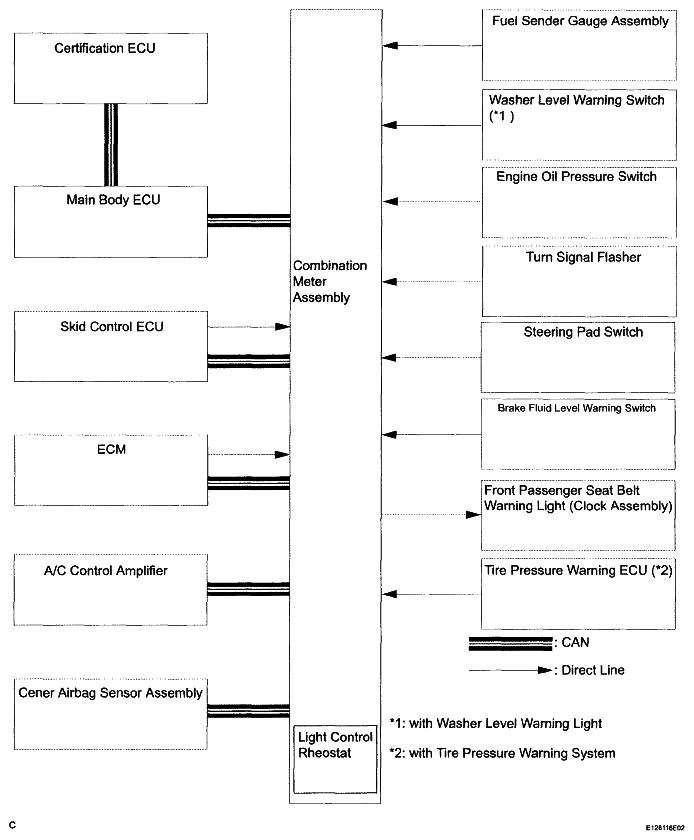

| Combination Meter Assembly |
- ECM
- A/C Control Amplifier
- Center Airbag Sensor Assembly
- Main Body ECU
|
Vehicle speed signal |
CAN (CAN No. 1 Bus) |
| Certification ECU |
CAN (CAN MS Bus) |
- Tire Pressure Warning ECU ()
- TCM ()
- Stereo Component Amplifier ()
- Navigation Receiver Assembly ()
- Main Body ECU ()
- Radio Receiver Assembly
- ECM
|
Direct Line |
- Main Body ECU
- A/C Control Amplifier
|
Rheostat duty signal |
CAN (CAN No. 1 Bus) |
| Tail cancel signal |
| Main Body ECU |
Lounge illumination signal |
CAN (CAN No. 1 Bus) |
- Center Airbag Sensor Assembly
- ECM
|
Vehicle specification signal (Destination/Handle code) |
CAN (CAN No. 1 Bus) |
| Certification ECU |
Odometer signal |
CAN (CAN MS Bus) |
| Clock assembly |
Passenger seat belt warning light signal |
Direct Line |
| ECM |
Combination Meter Assembly |
Starter signal |
CAN (CAN No. 1 Bus) |
| Test mode signal |
| Cruise operation indicator |
| Cruise control warning |
| Charge light indicator |
| TM oil temperature range |
| Engine coolant temperature signal |
| Engine type information |
| Shift position signal () |
| Reject buzzer signal |
| Gear position signal |
| Sports mode indicator () |
| Engine RPM data |
| Main Body ECU |
Combination Meter Assembly |
Illuminance data |
CAN (CAN No. 1 Bus) |
| Auto dimmer signal |
| ACC switch signal |
| Key switch signal |
| Each door courtesy switch signal |
| Slide roof signal () |
| Smart key signal () |
| Driver side seat belt switch signal |
| Parking brake switch signal |
| High beam indicator light signal |
| Head ()/Tail () indicator light signal |
| Front fog indicator light signal |
- Main Body ECU
- Certification ECU
|
Combination Meter Assembly |
Hood courtesy switch signal |
CAN (CAN MS Bus) |
| Certification ECU |
Combination Meter Assembly |
Meter buzzer request signal |
CAN (CAN MS Bus) |
| Each door open display signal |
| Key lose warning signal () |
| Low key battery warning signal () |
| Shift position warning signal |
| Steeling lock abnormal warning () |
| Steeling lock unlock warning () |
| Immobilizer Key Identification Completion |
| Skid Control ECU |
Combination Meter Assembly |
Vehicle speed signal |
CAN (CAN No. 1 Bus) |
| Brake Warning light Control Flag |
| ABS Warning Light signal |
| Slip Indicator light signal () |
| VSC Warning light signal () |
|
|
Combination Meter Assembly |
Diagnosis signal |
CAN (CAN No. 1 Bus) |
| A/C Control Amplifier |
Combination Meter Assembly |
Ambient temperature display signal |
CAN (CAN No. 1 Bus) |
| Center Airbag Sensor Assembly |
Combination Meter Assembly |
Airbag warning light signal |
CAN (CAN No. 1 Bus) |
| Front passenger seat condition signal |
Direct Line |
| Front passenger seat belt condition signal |
| Steering Pad Switch |
Combination Meter Assembly |
Steering pad switch operation signal |
Direct Line |
| Oil Pressure Switch |
Combination Meter Assembly |
Engine oil pressure warning light signal |
Direct Line |
| Fuel Sender Gauge Assembly |
Combination Meter Assembly |
Fuel level signal |
Direct Line |
| Turn Signal flasher |
Combination Meter Assembly |
Turn LH/RH indicator light signal |
Direct Line |
| Tire Pressure Warning ECU () |
Combination Meter Assembly |
Tire pressure warning light signal |
Direct Line |
| Washer Level Switch () |
Combination Meter Assembly |
Washer fluid level warning light signal |
Direct Line |
| Brake Fluid Level Warning Switch |
Combination Meter Assembly |
Brake fluid level warning light signal |
Direct Line |
