On-Vehicle Inspection
- INSPECT FRONT DOOR PANEL SUB-ASSEMBLY

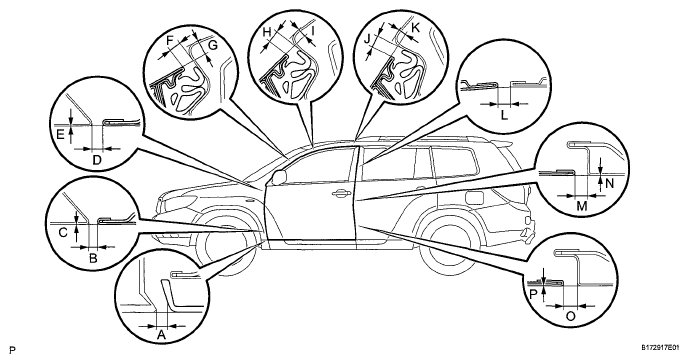

- Check that the clearance measurements of areas A through P are within each standard range.
Standard clearance
MEASUREMENT TABLEArea Measurement A 2.9 to 6.9 mm (0.114 to 0.272 in.) B 3.0 to 6.0 mm (0.118 to 0.236 in.) C -1.5 to 1.5 mm (-0.059 to 0.059 in.) D 3.0 to 6.0 mm (0.118 to 0.236 in.) E -1.5 to 1.5 mm (-0.059 to 0.059 in.) F 4.2 to 7.2 mm (0.165 to 0.284 in.) G 6.4 to 9.4 mm (0.252 to 0.370 in.) H 4.2 to 7.2 mm (0.165 to 0.284 in.) I 2.5 to 5.5 mm (0.098 to 0.217 in.) J 4.2 to 7.2 mm (0.165 to 0.284 in.) K 2.9 to 5.9 mm (0.114 to 0.232 in.) L 3.3 to 6.3 mm (0.130 to 0.248 in.) M 3.3 to 6.3 mm (0.130 to 0.248 in.) N -1.5 to 1.5 mm (-0.059 to 0.059 in.) O 3.3 to 6.3 mm (0.130 to 0.248 in.) P -1.5 to 1.5 mm (-0.059 to 0.059 in.)
- Check that the clearance measurements of areas A through P are within each standard range.
