Terminals Of Ecu (2006/01-)
WARNING: This page is about a different car, the 2007 Toyota Land Cruiser. However, it is still accessible from the selected car via links, so may be relevant.
- CENTER AIRBAG SENSOR ASSEMBLY (w/Side and Curtain Shield Airbag)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

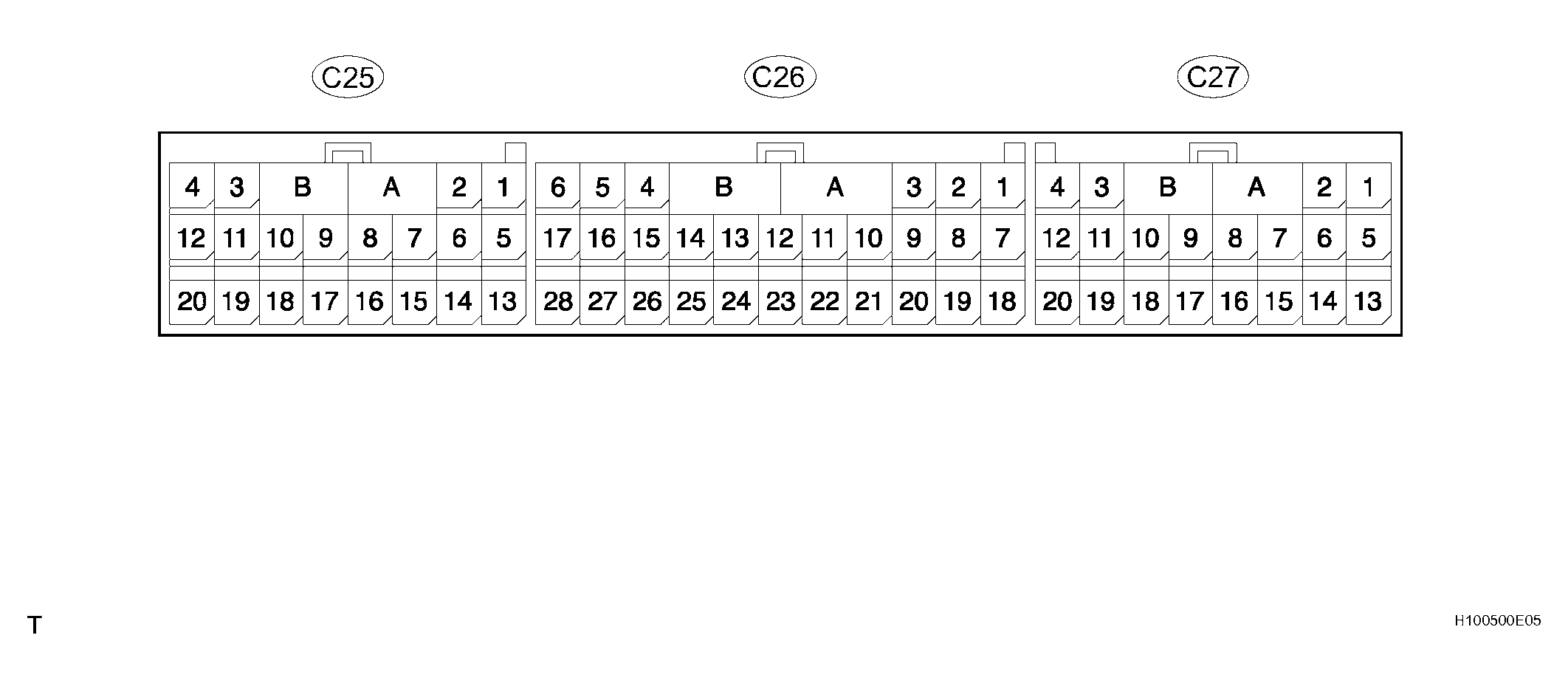

CENTER AIRBAG SENSOR ASSEMBLY (W/SIDE AND CURTAIN SHIELD AIRBAG) CONNECTORS REFERENCETerminal No. Terminal Symbol Terminal Description A - Half Connection Detection Mechanism B - Half Connection Detection Mechanism C25-1 CSL- Rear Airbag Sensor LH C25-2 LBE- Front Seat Inner Belt LH (Seat Belt Buckle Switch LH) C25-3 LSP- Seat Position Sensor C25-4 LSP+ Seat Position Sensor C25-7 PL- Front Seat Outer Belt LH (Front Pretensioner Squib LH) C25-8 PL+ Front Seat Outer Belt LH (Front Pretensioner Squib LH) C25-9 ICL+ Curtain Shield Airbag LH (Curtain Shield Squib LH) C25-10 ICL- Curtain Shield Airbag LH (Curtain Shield Squib LH) C25-11 SFL- Front Seat Side Airbag (Side Squib LH) C25-12 SFL+ Front Seat Side Airbag (Side Squib LH) C25-13 ESCL Rear Airbag Sensor LH C25-14 VUCL Rear Airbag Sensor LH C25-15 CSL+ Rear Airbag Sensor LH C25-16 VUPL Side Airbag Sensor LH C25-17 SSL+ Side Airbag Sensor LH C25-18 ESL Side Airbag Sensor LH C25-19 LBE+ Front Seat Inner Belt LH (Seat Belt Buckle Switch LH) C25-20 SSL- Side Airbag Sensor LH C26-1 P-AB Passenger Airbag ON / OFF Indicator C26-2 PBEW Passenger side seat belt indicator C26-3 LA Combination Meter C26-5 IG2 IGN Fuse C26-6 RMIL Combination Meter C26-7 P2- Front Passenger Airbag (Passenger Side Squib 2nd Step) C26-8 P2+ Front Passenger Airbag (Passenger Side Squib 2nd Step) C26-9 +SR Front Airbag Sensor RH C26-10 P+ Front Passenger Airbag (Passenger Side Squib) C26-11 P- Front Passenger Airbag (Passenger Side Squib) C26-12 SIL DLC3 C26-13 D- Steering Pad (Driver Side Squib) C26-14 D+ Steering Pad (Driver Side Squib) C26-15 +SL Front Airbag Sensor LH C26-16 D2+ Steering Pad (Driver Side Squib 2nd Step) C26-17 D2- Steering Pad (Driver Side Squib 2nd Step) C26-19 TC DLC3 C26-20 -SR Front Airbag Sensor RH C26-21 RMSW RSCA OFF Switch C26-25 PAON Passenger Airbag ON / OFF Indicator C26-26 -SL Front Airbag Sensor LH C26-27 E1 Ground C26-28 E2 Ground C27-1 FSR+ Occupant Classification ECU C27-2 FSR- Occupant Classification ECU C27-4 CSR- Rear Airbag Sensor RH C27-5 SFR+ Front Seat Side Airbag (Side Squib RH) C27-6 SFR- Front Seat Side Airbag (Side Squib RH) C27-7 ICR- Curtain Shield Airbag RH (Curtain Shield Squib RH) C27-8 ICR+ Curtain Shield Airbag RH (Curtain Shield Squib RH) C27-9 PR+ Front Seat Outer Belt RH (Front Pretensioner Squib RH) C27-10 PR- Front Seat Outer Belt RH (Front Pretensioner Squib RH) C27-13 SSR- Side Airbag Sensor RH C27-15 ESR Side Airbag Sensor RH C27-16 SSR+ Side Airbag Sensor RH C27-17 VUPR Side Airbag Sensor RH C27-18 CSR+ Rear Airbag Sensor RH C27-19 VUCR Rear Airbag Sensor RH C27-20 ESCR Rear Airbag Sensor RH - CENTER AIRBAG SENSOR ASSEMBLY (w/o Side and Curtain Shield Airbag)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

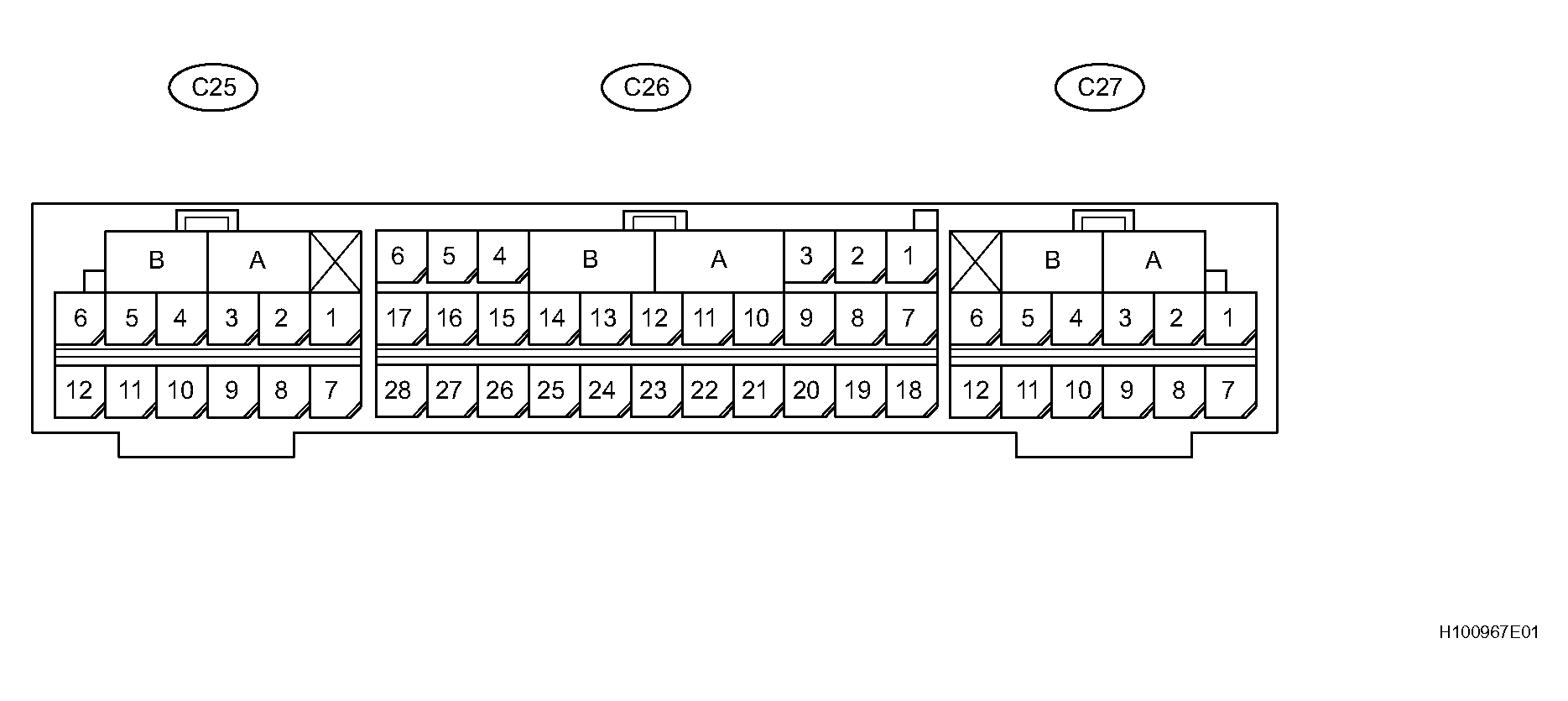

CENTER AIRBAG SENSOR ASSEMBLY (W/O SIDE AND CURTAIN SHIELD AIRBAG) CONNECTORS REFERENCETerminal No. Terminal Symbol Terminal Description A - Half Connection Detection Mechanism B - Half Connection Detection Mechanism C25-1 PL- Front Seat Outer Belt LH (Front Pretensioner Squib LH) C25-2 PL+ Front Seat Outer Belt LH (Front Pretensioner Squib LH) C25-3 LSP+ Seat Position Sensor C25-7 LBE- Front Seat Inner Belt LH (Seat Belt Buckle Switch LH) C25-8 LSP- Seat Position Sensor C25-11 LBE+ Front Seat Inner Belt LH (Seat Belt Buckle Switch LH) C26-1 P-AB Passenger Airbag OFF Indicator C26-2 PBEW Passenger side seat belt indicator C26-3 LA Combination Meter C26-5 IG2 IGN Fuse C26-7 P2- Front Passenger Airbag (Passenger Side Squib 2nd Step) C26-8 P2+ Front Passenger Airbag (Passenger Side Squib 2nd Step) C26-9 +SR Front Airbag Sensor RH C26-10 P+ Front Passenger Airbag (Passenger Side Squib) C26-11 P- Front Passenger Airbag (Passenger Side Squib) C26-12 SIL DLC3 C26-13 D- Steering Pad (Driver Side Squib) C26-14 D+ Steering Pad (Driver Side Squib) C26-15 +SL Front Airbag Sensor LH C26-16 D2+ Steering Pad (Driver Side Squib 2nd Step) C26-17 D2- Steering Pad (Driver Side Squib 2nd Step) C26-19 TC DLC3 C26-20 -SR Front Airbag Sensor RH C26-25 PAON Passenger Airbag ON Indicator C26-26 -SL Front Airbag Sensor LH C26-27 E1 Ground C26-28 E2 Ground C27-3 FSR+ Occupant Classification ECU C27-5 PR+ Front Seat Outer Belt RH (Front Pretensioner Squib RH) C27-6 PR- Front Seat Outer Belt RH (Front Pretensioner Squib RH) C27-10 FSR- Occupant Classification ECU
