Terminals Of Ecu (2005/05-2006/01)
WARNING: This page is about a different car, the 2006 Toyota Land Cruiser. However, it is still accessible from the selected car via links, so may be relevant.
- CENTER AIRBAG SENSOR ASSEMBLY (w/Side Airbag)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

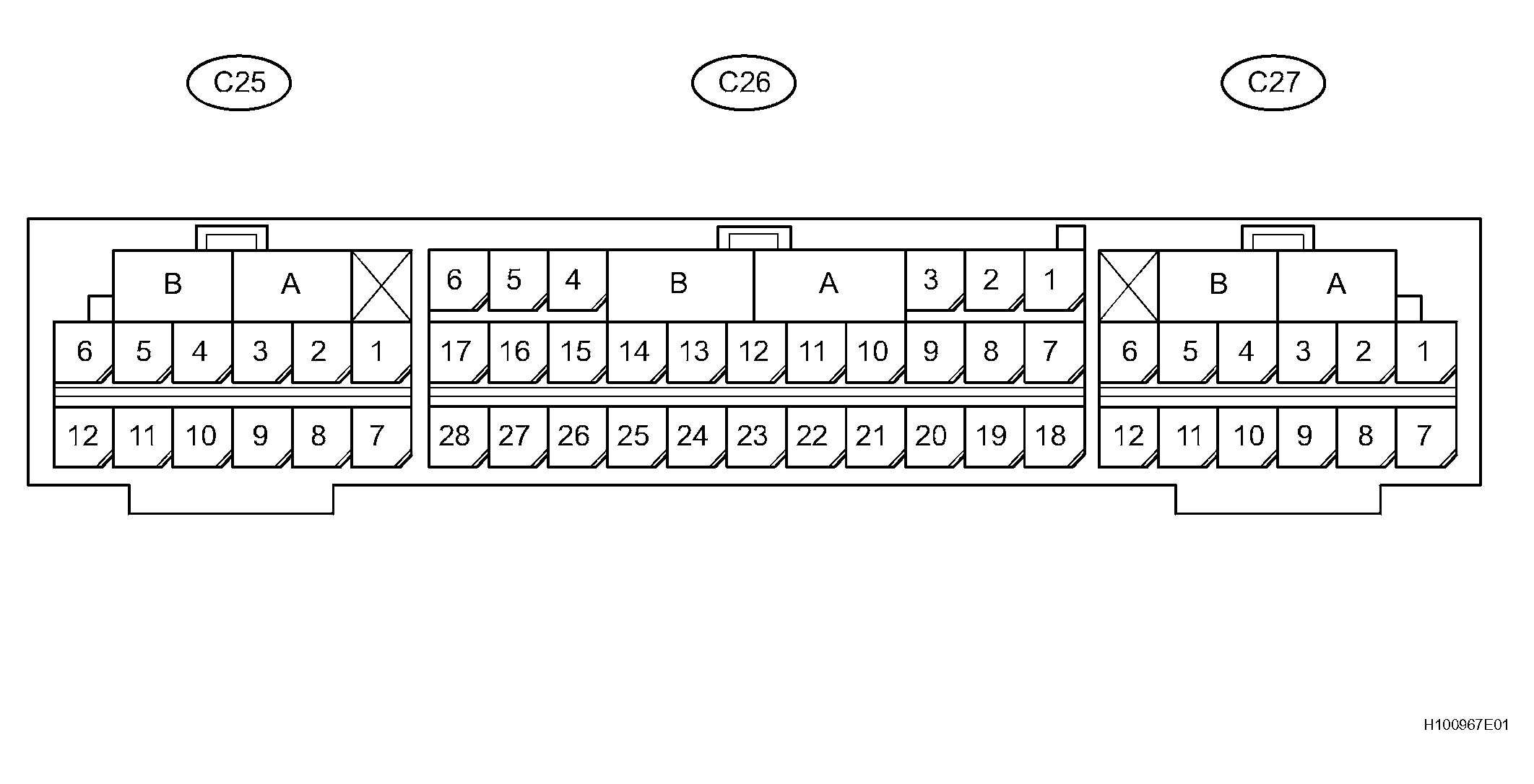

CENTER AIRBAG SENSOR ASSEMBLY (W/SIDE AIRBAG) CONNECTORS REFERENCENo. Symbol Terminal Name A - Electrical Connector Check Mechanism B - Electrical Connector Check Mechanism C26-3 LA SRS Warning Light C26-5 IG2 Power Source C26-7 P2- Squib (Passenger, 2nd step) C26-8 P2+ Squib (Passenger, 2nd step) C38-9 +SR Front Airbag Sensor RH C26-10 P+ Squib (Passenger) C26-11 P- Squib (Passenger) C26-12 SIL Diagnosis C26-13 D- Squib (Driver) C26-14 D+ Squib (Driver) C26-15 +SL Front Airbag Sensor LH C26-16 D2+ Squib (Driver, 2nd step) C26-17 D2- Squib (Driver, 2nd step) C26-19 TC Diagnosis C26-20 -SR Front Airbag Sensor RH C26-21 RMSW RSCA Off Switch C26-22 MPX2 Instrument Panel Integration ECU C26-23 GSW2 Diagnosis C26-25 RMIL RSCA Off Switch Indicator C26-26 -SL Front Airbag Sensor LH C26-27 E1 Ground C26-28 E2 Ground C25-1 CSL- Curtain Shield Airbag Assembly LH C25-3 LSP- Seat Position Sensor Assembly C25-4 LSP+ Seat Position Sensor Assembly C25-7 PL- Squib (Seat Belt Pretensioner, LH) C25-8 PL+ Squib (Seat Belt Pretensioner, LH) C25-9 ICL+ Squib (Curtain Shield, LH) C25-10 ICL- Squib (Curtain Shield, LH) C25-11 SFL- Squib (Side, LH) C25-12 SFL+ Squib (Side, LH) C25-13 ESCL Curtain Shield Airbag Sensor Assembly LH C25-14 VUCL Curtain Shield Airbag Sensor Assembly LH C25-15 CSL+ Curtain Shield Airbag Sensor Assembly LH C25-16 VUPL Side and Curtain Shield Airbag Sensor Assembly LH C25-17 SSL+ Side and Curtain Shield Airbag Sensor Assembly LH C25-18 ESL Side and Curtain Shield Airbag Sensor Assembly LH C25-19 LBE+ Seat Belt Buckle Switch LH C25-20 SSL- Side and Curtain Shield Airbag Sensor Assembly LH C27-4 CSR- Curtain Shield Airbag Sensor Assembly RH C27-5 SFR+ Squib (Side, RH) C27-6 SFR- Squib (Side, RH) C27-7 ICR- Squib (Curtain Shield, RH) C27-8 ICR+ Squib (Curtain Shield, RH) C27-9 PR+ Squib (Seat Belt Pretensioner, RH) C27-10 PR- Squib (Seat Belt Pretensioner, RH) C27-13 SSR- Side and Curtain Shield Airbag Sensor Assembly RH C27-15 ESR Side and Curtain Shield Airbag Sensor Assembly RH C27-16 SSR+ Side and Curtain Shield Airbag Sensor Assembly RH C27-17 VUPR Side and Curtain Shield Airbag Sensor Assembly RH C27-18 CSR+ Curtain Shield Airbag Sensor Assembly RH C27-19 VUCR+ Curtain Shield Airbag Sensor Assembly RH C27-20 ESCR Curtain Shield Airbag Sensor Assembly RH - CENTER AIRBAG SENSOR ASSEMBLY (w/o Side Airbag)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

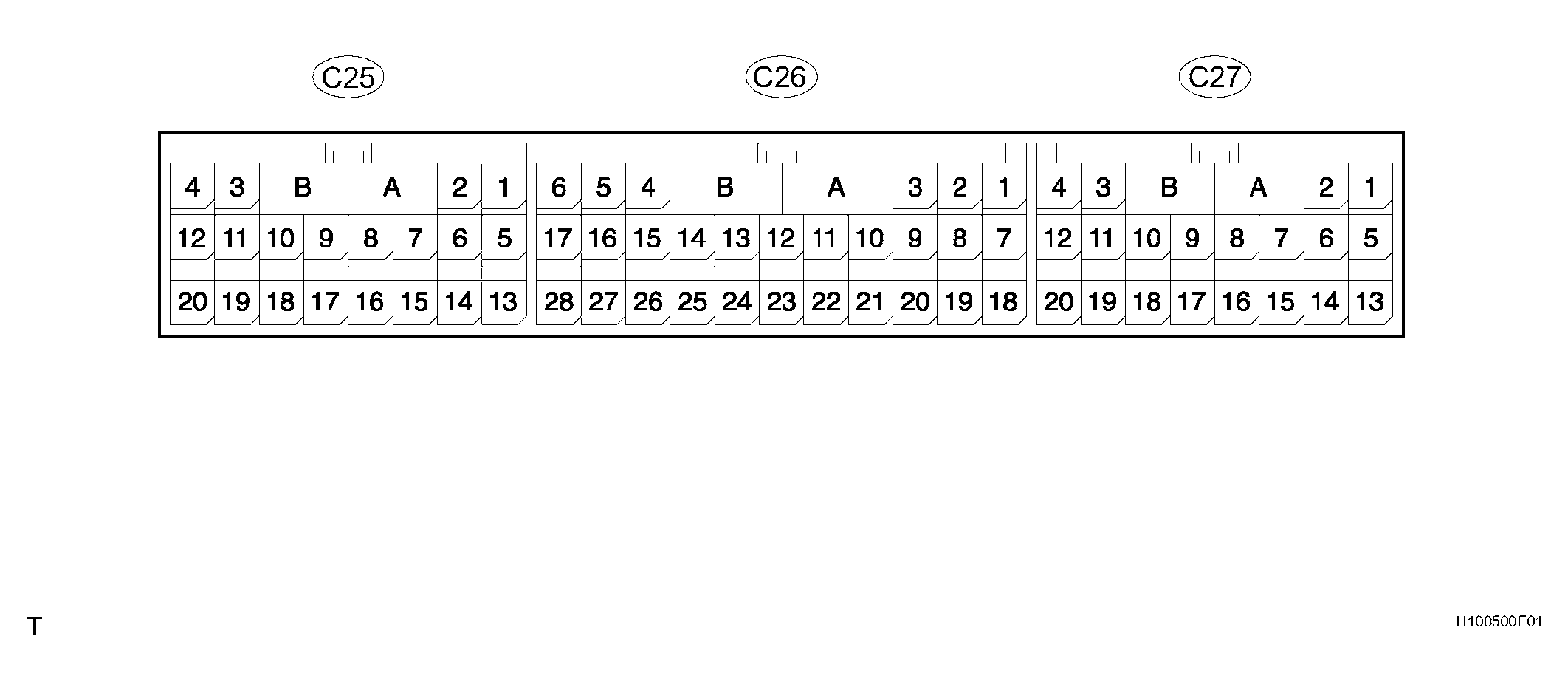

CENTER AIRBAG SENSOR ASSEMBLY (W/O SIDE AIRBAG) CONNECTORS REFERENCENo. Symbol Terminal Name A - Electrical Connector Check Mechanism B - Electrical Connector Check Mechanism C26-3 LA SRS Warning Light C26-5 IG2 Power Source C26-7 P2- Squib (Front passenger, 2nd step) C26-8 P2+ Squib (Front passenger, 2nd step) C38-9 +SR Front Airbag Sensor RH C26-10 P+ Squib (Front passenger) C26-11 P- Squib (Front passenger) C26-12 SIL Diagnosis C26-13 D- Squib (Driver) C26-14 D+ Squib (Driver) C26-15 +SL Front Airbag Sensor LH C26-16 D2+ Squib (Driver, 2nd step) C26-17 D2- Squib (Driver, 2nd step) C26-19 TC Diagnosis C26-20 -SR Front Airbag Sensor RH C26-23 GSW2 Diagnosis C26-26 -SL Front Airbag Sensor LH C26-27 E1 Ground C26-28 E2 Ground C25-1 PL- Squib (Seat Belt Pretensioner, LH) C25-2 PL+ Squib (Seat Belt Pretensioner, LH) C25-3 LSP+ Seat Position Sensor Assembly C25-8 LSP- Seat Position Sensor Assembly C25-11 LBE+ Seat Belt Buckle Switch LH C27-5 PR+ Squib (Seat Belt Pretensioner, RH) C27-6 PR- Squib (Seat Belt Pretensioner, RH)
