Overall Electrical Wiring Diagram
>>
How To Read This Information
How To Read This Information
WARNING:
This page is about a different variant/trim than selected.

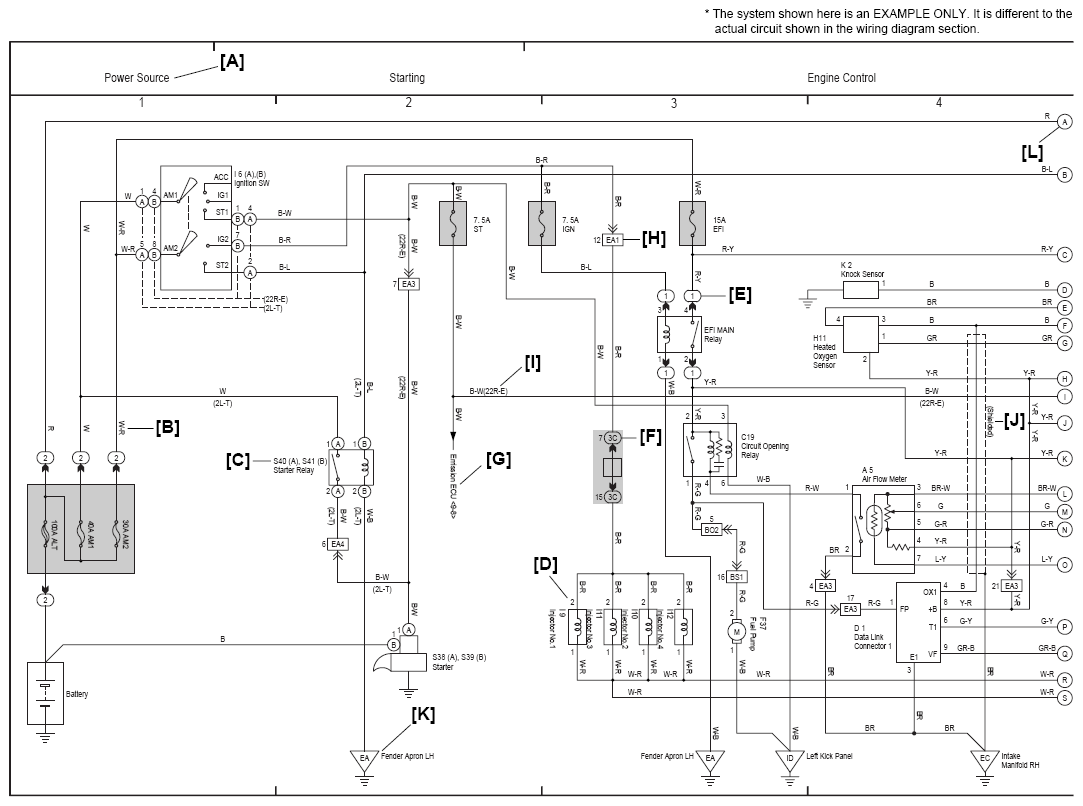

Fig 1: Electrical Wiring Diagram Example
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

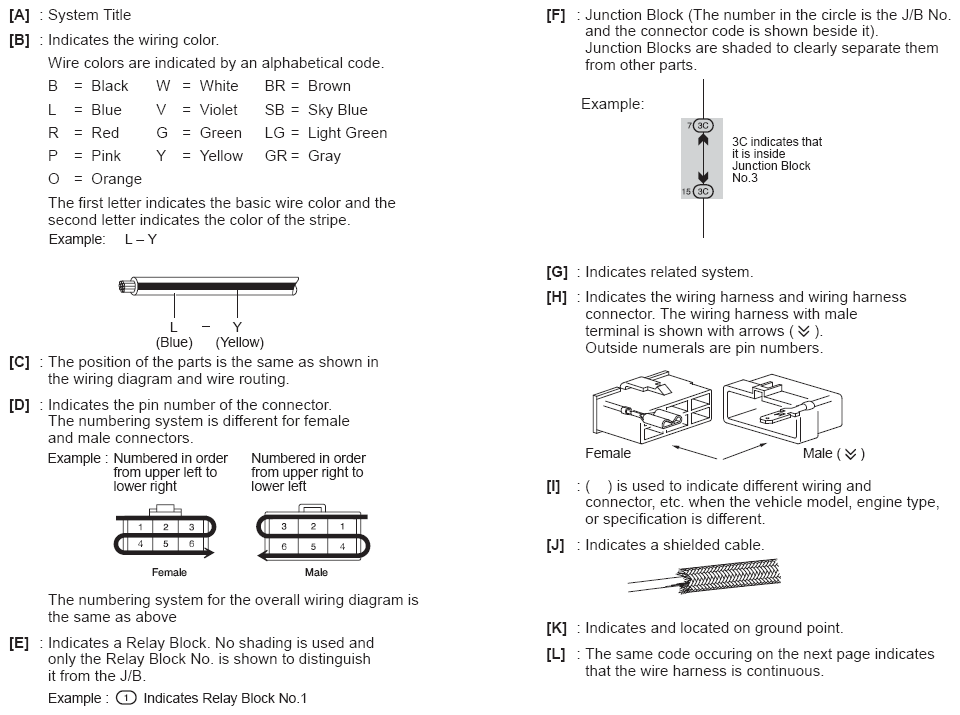

Fig 2: Electrical Wiring Diagram Legends Example
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
